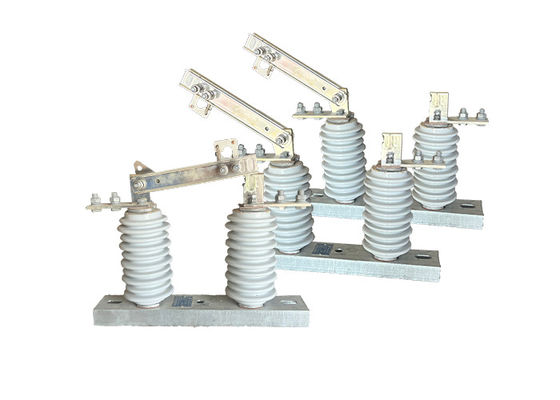

एसी पावर आउटडोर डिस्कनेक्टर स्विच GW9 श्रृंखला एकल चरण मध्य वोल्टेज पोर्सिलेन ओवरहेड लाइन डिस्कनेक्ट स्विच
उत्पाद का वर्णनः
GW9-10 आउटडोर डिस्कनेक्टर स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।
बाहरी डिस्कनेक्टर स्विच को एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है,जो विद्युत उपकरण तक पहुँचने के लिए बढ़ाया जा सकता है, और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्यों को करने की अनुमति देता है, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।
आउटडोर डिस्कनेक्टर स्विच को विद्युत सर्किट में एक दिखाई देने वाला ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो ऊर्जायुक्त उपकरणों के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
कार्यः
एक उच्च वोल्टेज विद्युत अलगाव का मुख्य कार्य उच्च वोल्टेज एसी कंडक्टर और समर्थन संरचना के बीच विद्युत अलगाव प्रदान करना है,और कंडक्टर के वजन का समर्थन करने के लिएयह उच्च स्तर के वोल्टेज और विद्युत धारा का सामना करने के लिए डिज़ाइन किया गया है, और आमतौर पर उन सामग्रियों से बना होता है जो विद्युत आर्किंग और संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं,जैसे कि चीनी मिट्टी या पॉलिमर.
ऑपरेशन:
1तैयारीः स्विच चालू करने से पहले सर्किट को बिजली से बाहर कर दिया जाना चाहिए और किसी भी विद्युत खतरों को रोकने के लिए ठीक से ग्राउंड किया जाना चाहिए।स्विच क्षति या पहनने के किसी भी संकेत के लिए निरीक्षण किया जाना चाहिए.
2स्विच बंद करनाः स्विच बंद करने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को बंद स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से जोड़ता है,सर्किट के माध्यम से धारा के प्रवाह की अनुमति.
3स्विच खोलनाः स्विच खोलने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को खुली स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से डिस्कनेक्ट करता है,धारा के प्रवाह को बाधित करना.
4आर्क प्रबंधनः जब स्विच खोला जाता है, तो संपर्कों के बीच एक विद्युत चाप हो सकता है, जो खतरनाक हो सकता है और स्विच को नुकसान पहुंचा सकता है।स्विच को आर्क स्लैश या ब्लोआउट कॉइल्स जैसे उपकरणों से लैस किया जा सकता है.
5सुरक्षाः उच्च वोल्टेज डिस्कनेक्ट स्विच के ऑपरेटरों को विद्युत खतरों को रोकने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना चाहिए। इसमें व्यक्तिगत सुरक्षा उपकरण पहनना, टीमों में काम करना,और लॉकआउट/टैगआउट प्रक्रियाओं के बाद.
1सर्किट अलगाव: उच्च वोल्टेज अलगाव स्विच का उपयोग रखरखाव, मरम्मत या परीक्षण उद्देश्यों के लिए उच्च वोल्टेज सर्किट के एक खंड को अलग करने के लिए किया जाता है।खंड को प्रभावी ढंग से शेष प्रणाली से अलग किया जा सकता है, जिससे काम सुरक्षित रूप से किया जा सके।
2लोड स्विचिंग: उच्च वोल्टेज अलगाव स्विच का उपयोग सर्किट में विद्युत शक्ति के प्रवाह को नियंत्रित करने के लिए लोड स्विच के रूप में किया जा सकता है।वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां भार अपेक्षाकृत छोटा है और सर्किट ब्रेकर या फ्यूज की आवश्यकता नहीं है.
3ऊपरी लाइन सुरक्षा: बिजली की लाइनों पर उच्च वोल्टेज अलगाव स्विच अक्सर बिजली के झटके और अन्य विद्युत व्यवधानों से सुरक्षा प्रदान करने के लिए स्थापित किए जाते हैं।रेखा के एक खंड को अलग करके, स्विच उपकरण को नुकसान से बचाने और बिजली की कमी के जोखिम को कम करने में मदद कर सकता है।
4ट्रांसफार्मर संरक्षण: उच्च वोल्टेज अलगाव स्विच का उपयोग ट्रांसफार्मर को विद्युत नेटवर्क से अलगाव करके एक गलती या अधिभार की स्थिति में सुरक्षा के लिए भी किया जाता है।ट्रांसफार्मर को नेटवर्क से डिस्कनेक्ट किया जा सकता है, जिससे ट्रांसफार्मर और अन्य उपकरणों को नुकसान न हो।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
