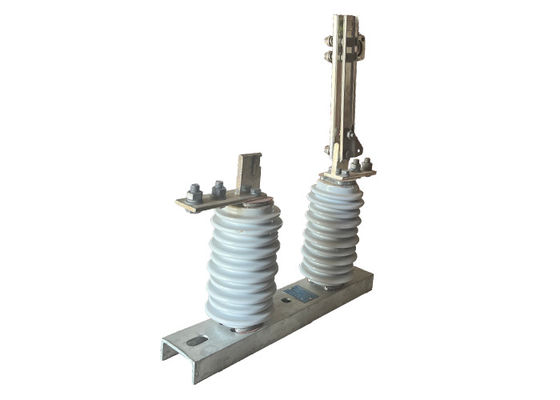

GW9 सीरीज आउटडोर डिस्कनेक्टर स्विच के साथ संक्षारण प्रतिरोध/स्थिर प्रदर्शन उच्च वोल्टेज सिरेमिक हुकस्टिक
उत्पाद का वर्णन:
आउटडोर डिस्कनेक्टर स्विच का उपयोग उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत के प्रयोजनों के लिए सर्किट को अपने बिजली स्रोतों से डिस्कनेक्ट करने के लिए किया जाता है।वे बिजली की आपूर्ति से सर्किट को अलग करने के लिए एक साधन प्रदान करते हैं, जिससे श्रमिकों को बिजली के झटके के जोखिम के बिना अपने कार्यों को सुरक्षित रूप से करने की अनुमति मिलती है।
एक बाहरी डिस्कनेक्टर स्विच का संचालन एक घूर्णी ध्रुव को शामिल करता है जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है। ध्रुव को घुमाकर,ब्लेड को संलग्न या अनइंजेक्ट किया जा सकता है, जिससे सर्किट को कनेक्ट या डिस्कनेक्ट किया जा सकता है। यह तंत्र स्विच की स्थिति का मैन्युअल और दृश्य संकेत देता है।
ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए, डिस्कनेक्टर स्विच का पोल आमतौर पर एक गैर-संवाहक सामग्री से बना होता है, जैसे कि फाइबरग्लास या मिश्रित सामग्री,जो सिस्टम में मौजूद उच्च वोल्टेज के खिलाफ इन्सुलेशन प्रदान करता हैयह इन्सुलेशन स्विच को संचालित करते समय ऑपरेटर को विद्युत शॉक से बचाता है।
आउटडोर डिस्कनेक्टर स्विच विभिन्न डिजाइनों और आकारों में उपलब्ध हैं ताकि वे नियंत्रित सर्किट के विभिन्न वोल्टेज और वर्तमान रेटिंग को समायोजित कर सकें।वे आम तौर पर बाहरी सेटिंग्स में खंभे या संरचनाओं पर लगाए जाते हैंअन्य सुरक्षा उपकरणों जैसे सर्किट ब्रेकर और फ्यूज के साथ मिलकर,डिस्कनेक्टर स्विच विद्युत प्रणाली की समग्र सुरक्षा और विश्वसनीयता में योगदान देते हैं, एक अलग और सुरक्षा साधन प्रदान करके.
विशेषताएं:
1 सुरक्षा: हुकस्टिक स्विच की मुख्य विशेषता सुरक्षा है। यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना बिजली के स्रोत से सर्किट को सुरक्षित रूप से डिस्कनेक्ट करने की अनुमति देता है।
2 रिमोट ऑपरेशन: स्विच को एक लंबी पोल या "हुकस्टिक" का उपयोग करके सुरक्षित दूरी से संचालित किया जा सकता है, जो उच्च वोल्टेज उपकरण के निकट होने के लिए कर्मियों की आवश्यकता को समाप्त करता है।
3 उपयोग में आसानः हुकस्टिक स्विच को इस्तेमाल करने में आसान बनाया गया है और इसे चलाने के लिए कम से कम प्रशिक्षण की आवश्यकता होती है।
4 टिकाऊपन: इनका निर्माण कठोर परिस्थितियों जैसे कि अत्यधिक तापमान, आर्द्रता और संक्षारक पदार्थों से बचने के लिए किया गया है।
5 उच्च वोल्टेज रेटिंगः हुकस्टिक स्विच का उपयोग आमतौर पर उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में किया जाता है और इसमें उच्च वोल्टेज रेटिंग होती है।कुछ हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक.
6 बहुमुखी प्रतिभाः इनका उपयोग सर्किट स्विच करने और अलग करने के साथ-साथ उपकरण को ग्राउंड करने और बिजली बंद करने के लिए भी किया जा सकता है।
7 विजुअल इंडिकेटर: कुछ हुकस्टिक स्विच में विजुअल इंडिकेटर होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है, जिससे ऑपरेटरों को सर्किट की स्थिति जानना आसान हो जाता है।
सुरक्षा जोखिमः
विद्युत झटका: उच्च वोल्टेज डिस्कनेक्ट स्विच यदि ठीक से नहीं संभाले जाते हैं तो संभावित घातक विद्युत झटका दे सकते हैं।यह तब हो सकता है जब स्विच को खोलने से पहले उसे ठीक से अलग नहीं किया जाता हो या उपकरण में कोई खराबी हो.
2आर्क फ्लैशः जब उच्च वोल्टेज डिस्कनेक्ट स्विच खोले जाते हैं, तो एक आर्क फ्लैश हो सकता है, जो गर्मी, प्रकाश और दबाव के रूप में ऊर्जा की एक महत्वपूर्ण मात्रा जारी कर सकता है। इससे जलन हो सकती है,आंखों की क्षति, और अन्य चोटें।
उपकरण की खराबीः उच्च वोल्टेज डिस्कनेक्ट स्विच खराब हो सकते हैं यदि उनका उचित रखरखाव नहीं किया जाता है या यदि वे अतिभारित होते हैं। इससे उपकरण क्षतिग्रस्त हो सकता है, बिजली की आग लग सकती है और अन्य खतरे हो सकते हैं।
4पर्यावरण संबंधी जोखिमः उच्च वोल्टेज डिस्कनेक्ट स्विच अक्सर बाहरी वातावरण में स्थित होते हैं, जहां वे अत्यधिक मौसम की स्थिति के संपर्क में आ सकते हैं, जैसे कि तेज हवाएं, भारी बारिश,और बिजली के झटकेये स्थितियां उपकरण का संचालन या रखरखाव करने वाले कर्मियों के लिए अतिरिक्त सुरक्षा जोखिम पैदा कर सकती हैं।
पी.एस.
उच्च वोल्टेज डिस्कनेक्ट स्विच से जुड़े जोखिमों को कम करने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग करना शामिल है।लॉकआउट और टैगआउट प्रक्रियाओं के बाद, और यह सुनिश्चित करना कि केवल योग्य और प्रशिक्षित कर्मियों को ही उपकरण का संचालन और रखरखाव करने की अनुमति है।उपकरण का नियमित रखरखाव और परीक्षण उपकरण की विफलता और अन्य खतरों के जोखिम को कम करने में भी मदद कर सकता है.
सुरक्षा युक्तियाँ:
1स्विच पर नियमित परीक्षण और रखरखाव करना ताकि इसका उचित कामकाज सुनिश्चित हो सके। इसमें स्विच के इन्सुलेशन प्रतिरोध का परीक्षण करना, सुरक्षा इंटरलॉक के कामकाज की पुष्टि करना शामिल है।और किसी भी असामान्य हीटिंग या कंपन के लिए जाँच.
2स्विच पर रखरखाव या मरम्मत कार्य करने से पहले लॉकआउट/टैगआउट प्रक्रिया लागू करें।इस प्रक्रिया में काम के दौरान आकस्मिक ऊर्जा को रोकने के लिए स्विच को लॉक और टैग करना शामिल है, सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
3स्विच पर काम करने वाले कर्मियों को पर्याप्त प्रशिक्षण प्रदान करना। प्रशिक्षण में उचित हैंडलिंग, संचालन और रखरखाव प्रक्रियाएं शामिल होनी चाहिए।साथ ही स्विच के साथ जुड़े संभावित खतरों.
4एक व्यापक सुरक्षा प्रबंधन प्रणाली लागू करें जिसमें नियमित सुरक्षा ऑडिट, खतरे के आकलन और घटना रिपोर्टिंग शामिल हैं।सुरक्षा के लिए यह सक्रिय दृष्टिकोण दुर्घटनाओं या चोटों के कारण होने से पहले संभावित जोखिमों की पहचान करने और उनसे निपटने में मदद करता है.
5. बंद या सीमित स्थानों में स्थित उच्च वोल्टेज अलगाव स्विच के लिए उचित वेंटिलेशन और शीतलन प्रणाली सुनिश्चित करें। 6.पर्याप्त वेंटिलेशन गर्मी को दूर करने में मदद करता है और स्विच को गर्म होने से रोकता है, जिससे खराबी या आग लग सकती है।
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गन्दा प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
