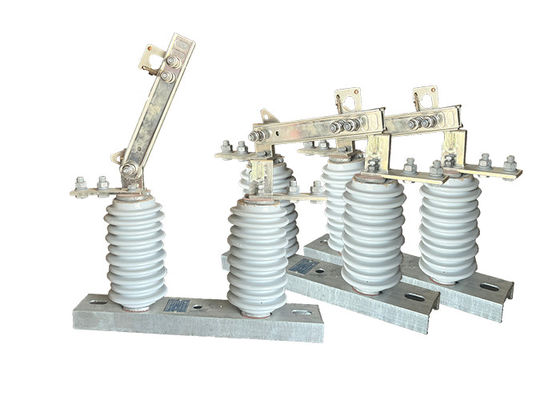

नई डिजाइन GW9 श्रृंखला आउटडोर डिस्कनेक्टर स्विच त्वरित खोलने/बंद करने पोर्टेबल हुकस्टिक संचालित स्विच
उत्पाद का वर्णन:
आउटडोर डिस्कनेक्टर स्विच का उपयोग उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत के प्रयोजनों के लिए सर्किट को अपने बिजली स्रोतों से डिस्कनेक्ट करने के लिए किया जाता है।वे बिजली की आपूर्ति से सर्किट को अलग करने के लिए एक साधन प्रदान करते हैं, जिससे श्रमिकों को बिजली के झटके के जोखिम के बिना अपने कार्यों को सुरक्षित रूप से करने की अनुमति मिलती है।
एक बाहरी डिस्कनेक्टर स्विच का संचालन एक घूर्णी ध्रुव को शामिल करता है जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है। ध्रुव को घुमाकर,ब्लेड को संलग्न या अनइंजेक्ट किया जा सकता है, जिससे सर्किट को कनेक्ट या डिस्कनेक्ट किया जा सकता है। यह तंत्र स्विच की स्थिति का मैन्युअल और दृश्य संकेत देता है।
ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए, डिस्कनेक्टर स्विच का पोल आमतौर पर एक गैर-संवाहक सामग्री से बना होता है, जैसे कि फाइबरग्लास या मिश्रित सामग्री,जो सिस्टम में मौजूद उच्च वोल्टेज के खिलाफ इन्सुलेशन प्रदान करता हैयह इन्सुलेशन स्विच को संचालित करते समय ऑपरेटर को विद्युत शॉक से बचाता है।
आउटडोर डिस्कनेक्टर स्विच विभिन्न डिजाइनों और आकारों में उपलब्ध हैं ताकि वे नियंत्रित सर्किट के विभिन्न वोल्टेज और वर्तमान रेटिंग को समायोजित कर सकें।वे आम तौर पर बाहरी सेटिंग्स में खंभे या संरचनाओं पर लगाए जाते हैंअन्य सुरक्षा उपकरणों जैसे सर्किट ब्रेकर और फ्यूज के साथ मिलकर,डिस्कनेक्टर स्विच विद्युत प्रणाली की समग्र सुरक्षा और विश्वसनीयता में योगदान देते हैं, एक अलग और सुरक्षा साधन प्रदान करके.
विशेषताएं:
1अलगाव: स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक चरण को अलग करने के लिए किया जाता है।
2उच्च वोल्टेज रेटिंगः इन स्विच को उच्च वोल्टेज स्तरों को संभालने के लिए डिज़ाइन किया गया है, आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक।
3मैन्युअल ऑपरेशनः स्विच को मैन्युअल रूप से हुकस्टिक या लीवर का उपयोग करके संचालित किया जाता है। ऑपरेटर को स्विच के सुरक्षित संचालन में प्रशिक्षित किया जाना चाहिए।
4दृश्य संकेतक: कुछ स्विचों में दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है, जिससे ऑपरेटरों को सर्किट की स्थिति जानना आसान हो जाता है।
5स्थायित्व: इन स्विचों को कठोर पर्यावरणीय परिस्थितियों, जैसे चरम तापमान, आर्द्रता और संक्षारक पदार्थों का सामना करने के लिए डिज़ाइन किया गया है।
6सुरक्षा विशेषताएंः स्विच को विद्युत खतरों से ऑपरेटरों की सुरक्षा के लिए सुरक्षा सुविधाओं के साथ डिज़ाइन किया गया है, जैसे कि अछूता सामग्री जो सक्रिय भागों के साथ आकस्मिक संपर्क को रोकती है।
7कॉम्पैक्ट आकारः एकल-चरण उच्च वोल्टेज अलगाव स्विच आमतौर पर आकार में कॉम्पैक्ट होते हैं और संकीर्ण स्थानों में स्थापित किए जा सकते हैं।
1निर्दिष्ट क्षेत्र में अधिकतम ऊंचाई समुद्र तल से 1000 मीटर से अधिक नहीं है। यह ऊंचाई सीमा उपकरण की स्थापना और संचालन के लिए प्रासंगिक है।
2परिवेश के हवा के तापमान की कुछ सीमाएं हैं। अधिकतम तापमान +40°C से अधिक नहीं होना चाहिए, और न्यूनतम तापमान विशिष्ट क्षेत्र के आधार पर भिन्न हो सकता है। सामान्य क्षेत्रों में,न्यूनतम तापमान -30°C से नीचे नहीं गिरना चाहिए, जबकि पैरामोस क्षेत्रों में, यह -40 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700 पास्कल (पा) से अधिक नहीं होना चाहिए, जो लगभग 34 मीटर प्रति सेकंड की हवा की गति से मेल खाता है।यह सीमा यह सुनिश्चित करती है कि उपकरण इसकी कार्यक्षमता या संरचनात्मक अखंडता को खतरे में डाले बिना हवा के बल का सामना कर सके.
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं होनी चाहिए। यह भूकंपीय गतिविधि की अधिकतम तीव्रता को संदर्भित करता है जिसे उपकरण क्षतिग्रस्त होने के बिना सहन कर सकता है।भूकंप की तीव्रता को मापने के लिए उपयोग किया जाने वाला विशिष्ट पैमाने क्षेत्र या देश पर निर्भर हो सकता है.
5कार्य वातावरण में लगातार तेज कंपन नहीं होना चाहिए। यह आवश्यकता यह सुनिश्चित करती है कि उपकरण सामान्य परिचालन स्थितियों में स्थिर और कार्यशील रहे।अत्यधिक कंपन से अलगाव के प्रदर्शन और जीवन काल पर असर पड़ सकता है.
6सामान्य प्रकार के अलगावकर्ताओं को उन स्थानों पर स्थापित किया जाना चाहिए जो गैस, धुएं, रासायनिक जमाव, नमक स्प्रे कोहरे, धूल और अन्य विस्फोटक या संक्षारक पदार्थों से दूर रखे जाते हैं।इन सामग्रियों को अलग करनेवाला की इन्सुलेशन और संवाहक क्षमताओं पर हानिकारक प्रभाव पड़ सकता है, जो इसके प्रदर्शन और सुरक्षा को खतरे में डाल सकता है।
7प्रदूषण प्रतिरोधी प्रकार के अलगावकारों को गंभीर प्रदूषण वाले क्षेत्रों में उपयोग के लिए डिज़ाइन किया गया है।विस्फोटक पदार्थों या आग का कारण बन सकती सामग्री की कोई उपस्थिति नहीं होनी चाहिएयह आवश्यकता यह सुनिश्चित करती है कि चुनौतीपूर्ण पर्यावरणीय परिस्थितियों के बावजूद अलगावकर्ता सुरक्षित और कार्यात्मक रहे।
आवेदनः
1रखरखाव और मरम्मतः लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग सामान्यतः रखरखाव और मरम्मत गतिविधियों के लिए विद्युत वितरण लाइनों को अलग करने और जमीन देने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना ऊर्जा युक्त उपकरणों पर सुरक्षित रूप से काम करने की अनुमति देता है.
2आपातकालीन प्रतिक्रियाः लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग आपातकालीन स्थितियों में किया जा सकता है, जैसे कि बिजली की कटौती या प्राकृतिक आपदाएं,विद्युत वितरण लाइनों को अलग करने और जमीन पर रखने और बिजली को सुरक्षित रूप से बहाल करने के लिए.
3स्विचिंग ऑपरेशंस: लोडबस्टर इलेक्ट्रिकल आइसोलेटर का उपयोग स्विच खोलने या बंद करने और विद्युत वितरण लाइनों पर अन्य स्विचिंग ऑपरेशंस करने के लिए किया जा सकता है।
सुरक्षा युक्तियाँ:
1सुरक्षा मानकों का अनुपालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को IEC, ANSI या NFPA जैसे प्रासंगिक सुरक्षा मानकों का अनुपालन करना चाहिए।अनुपालन यह सुनिश्चित करता है कि स्विच विशिष्ट सुरक्षा आवश्यकताओं को पूरा करते हैं और कठोर परीक्षण से गुजरे हैं, उनकी विश्वसनीयता और सुरक्षित संचालन का आश्वासन प्रदान करता है।
2उचित वेंटिलेशन और शीतलनः विशेष रूप से बंद या सीमित स्थानों में उच्च वोल्टेज डिस्कनेक्ट स्विच के लिए पर्याप्त वेंटिलेशन और शीतलन प्रणाली होनी चाहिए।ठीक से वेंटिलेशन करने से ऑपरेशन के दौरान उत्पन्न गर्मी दूर हो जाती है, अति ताप को रोकना और उपकरण की विफलता या विद्युत खतरों के जोखिम को कम करना।
3खतरनाक क्षेत्र पर विचारः उच्च वोल्टेज डिस्कनेक्ट स्विच खतरनाक क्षेत्रों में स्थित हैं, जैसे कि ज्वलनशील या विस्फोटक वातावरण वाले,उचित सुरक्षा उपायों के साथ डिजाइन किया जाना चाहिएइन उपायों से खतरनाक पदार्थों के जलने के जोखिम को कम किया जा सकता है और ऐसे वातावरण में सुरक्षित संचालन सुनिश्चित किया जा सकता है।
4नियमित निरीक्षण और रखरखावः किसी भी संभावित समस्या की पहचान करने और उसे दूर करने के लिए उच्च वोल्टेज डिस्कनेक्ट स्विच को नियमित निरीक्षण और रखरखाव से गुजरना चाहिए।इसमें पहनने के संकेतों की जांच भी शामिल है, ढीले कनेक्शन, या संक्षारण, और तुरंत किसी भी क्षतिग्रस्त घटकों की मरम्मत या प्रतिस्थापन स्विच की अखंडता और सुरक्षा बनाए रखने के लिए।
5स्पष्ट लेबलिंग और सिग्नलिंगः उच्च वोल्टेज डिस्कनेक्ट स्विच को स्पष्ट रूप से उचित चेतावनी संकेतों और सुरक्षा निर्देशों के साथ लेबल किया जाना चाहिए। यह कर्मियों को स्विच की पहचान करने में मदद करता है,इसके संभावित खतरों को समझें, और उपकरण के पास काम करते समय या काम करते समय उचित सुरक्षा प्रोटोकॉल का पालन करें।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
