उच्च वोल्टेज आउटडोर डिस्कॉन्टर स्विच एसी पावर पावर सिस्टम के लिए आउटडोर वैक्यूम सर्किट ब्रेकर के साथ बेहतर प्रभाव का उपयोग

उच्च वोल्टेज आउटडोर डिस्कॉन्टर स्विच एसी पावर पावर सिस्टम के लिए आउटडोर वैक्यूम सर्किट ब्रेकर के साथ बेहतर प्रभाव का उपयोग

उत्पाद का वर्णन:

आउटडोर डिस्कनेक्टर स्विच का उपयोग उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत के प्रयोजनों के लिए सर्किट को अपने बिजली स्रोतों से डिस्कनेक्ट करने के लिए किया जाता है।वे बिजली की आपूर्ति से सर्किट को अलग करने के लिए एक साधन प्रदान करते हैं, जिससे श्रमिकों को बिजली के झटके के जोखिम के बिना अपने कार्यों को सुरक्षित रूप से करने की अनुमति मिलती है।

एक बाहरी डिस्कनेक्टर स्विच का संचालन एक घूर्णी ध्रुव को शामिल करता है जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है। ध्रुव को घुमाकर,ब्लेड को संलग्न या अनइंजेक्ट किया जा सकता है, जिससे सर्किट को कनेक्ट या डिस्कनेक्ट किया जा सकता है। यह तंत्र स्विच की स्थिति का मैन्युअल और दृश्य संकेत देता है।

ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए, डिस्कनेक्टर स्विच का पोल आमतौर पर एक गैर-संवाहक सामग्री से बना होता है, जैसे कि फाइबरग्लास या मिश्रित सामग्री,जो सिस्टम में मौजूद उच्च वोल्टेज के खिलाफ इन्सुलेशन प्रदान करता हैयह इन्सुलेशन स्विच को संचालित करते समय ऑपरेटर को विद्युत शॉक से बचाता है।

आउटडोर डिस्कनेक्टर स्विच विभिन्न डिजाइनों और आकारों में उपलब्ध हैं ताकि वे नियंत्रित सर्किट के विभिन्न वोल्टेज और वर्तमान रेटिंग को समायोजित कर सकें।वे आम तौर पर बाहरी सेटिंग्स में खंभे या संरचनाओं पर लगाए जाते हैंअन्य सुरक्षा उपकरणों जैसे सर्किट ब्रेकर और फ्यूज के साथ मिलकर,डिस्कनेक्टर स्विच विद्युत प्रणाली की समग्र सुरक्षा और विश्वसनीयता में योगदान देते हैं, एक अलग और सुरक्षा साधन प्रदान करके.

ऑपरेशन:

1 तैयारी: स्विच चालू करने से पहले, सर्किट को बिजली से बाहर कर दिया जाना चाहिए और किसी भी विद्युत खतरों से बचने के लिए ठीक से ग्राउंड किया जाना चाहिए।स्विच क्षति या पहनने के किसी भी संकेत के लिए निरीक्षण किया जाना चाहिए.
2 स्विच बंद करनाः स्विच बंद करने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को बंद स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से जोड़ता है,सर्किट के माध्यम से धारा के प्रवाह की अनुमति.
3 स्विच खोलनाः स्विच खोलने के लिए ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को खुली स्थिति में ले जाता है। इससे सर्किट को बिजली स्रोत से डिस्कनेक्ट किया जाता है,धारा के प्रवाह को बाधित करना.
आर्क प्रबंधनः जब स्विच खोला जाता है, तो संपर्कों के बीच एक विद्युत चाप हो सकता है, जो खतरनाक हो सकता है और स्विच को नुकसान पहुंचा सकता है।स्विच को आर्क स्लैश या ब्लोआउट कॉइल्स जैसे उपकरणों से लैस किया जा सकता है.
5 सुरक्षा: उच्च वोल्टेज डिस्कनेक्ट स्विच के ऑपरेटरों को विद्युत खतरों को रोकने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना चाहिए। इसमें व्यक्तिगत सुरक्षा उपकरण पहनना, टीमों में काम करना,और लॉकआउट/टैगआउट प्रक्रियाओं के बाद.

संरचना:

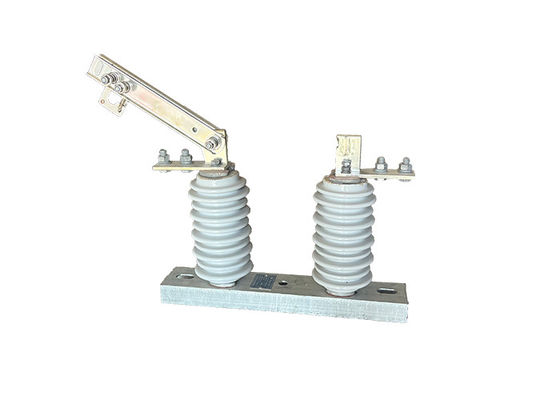

इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.

संबंध:

बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः

1सर्किट का अवरोधः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट का अवरोध करने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.

2समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।

3सुरक्षा और रखरखावः डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।

तकनीकी मापदंडः
