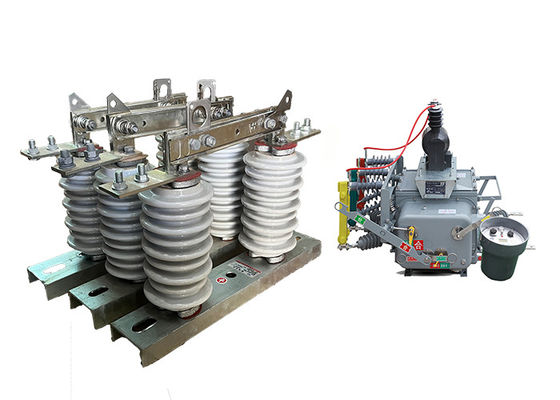

सिरेमिक GW9-10 1250A आउटडोर डिस्कनेक्टर स्विच एसी पावर हुकस्टिक संचालित डिस्कनेक्ट स्विच वितरण प्रणाली के लिए

सिरेमिक GW9-10 1250A आउटडोर डिस्कनेक्टर स्विच एसी पावर हुकस्टिक संचालित डिस्कनेक्ट स्विच वितरण प्रणाली के लिए

उत्पाद का वर्णन:

GW9-10 श्रृंखला आउटडोर डिस्कनेक्टर स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन उद्देश्यों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।

बाहरी डिस्कनेक्टर स्विच को एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है,जो विद्युत उपकरण तक पहुँचने के लिए बढ़ाया जा सकता है, और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्यों को करने की अनुमति देता है, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।

आउटडोर डिस्कनेक्टर स्विच को विद्युत सर्किट में एक दिखाई देने वाला ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो ऊर्जायुक्त उपकरणों के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।

आवेदनः

1रखरखाव और मरम्मत: डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली लाइन के एक खंड को अलग करने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से काम करने की अनुमति देता है.

2लोड शेडिंगः पावर ओवरलोड होने की स्थिति में, डिस्कनेक्टर स्विच का उपयोग लोड शेडिंग और पावर लाइन या उपकरण को नुकसान से बचाने के लिए किया जा सकता है।

3दोष पृथक्करणः दोष की स्थिति में बिजली लाइन के एक खंड को अलग करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जा सकता है, जैसे कि शॉर्ट सर्किट या ग्राउंड दोष।इससे दोष नेटवर्क के अन्य हिस्सों में फैलने से बचता है और आगे क्षति का कारण बनता है.

4स्विचिंग ऑपरेशंस: डिस्कनेक्टर स्विच का उपयोग स्विचिंग ऑपरेशंस के लिए किया जाता है, जैसे कि बिजली स्रोतों को जोड़ना या डिस्कनेक्ट करना या नेटवर्क के विभिन्न हिस्सों में बिजली को पुनर्निर्देशित करना।

5सुरक्षाः डिस्कनेक्टर स्विच का उपयोग अक्सर बिजली लाइन और उपकरण को क्षति से बचाने के लिए सर्किट ब्रेकर और फ्यूज जैसे अन्य सुरक्षा उपकरणों के साथ मिलकर किया जाता है।

6नवीकरणीय ऊर्जाः नवीकरणीय ऊर्जा स्रोतों जैसे पवन और सौर ऊर्जा के बढ़ते उपयोग के साथ, इन स्रोतों को बिजली ग्रिड से जोड़ने और डिस्कनेक्ट करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जाता है।

ऑपरेशन:

आउटडोर डिस्कनेक्टर स्विच स्विच एक सामान्य काम इन्सुलेशन दूरी सुनिश्चित करने के लिए एक इन्सुलेटर का उपयोग कर आधार से प्रवाहकीय भाग को अलग करता है और प्रवाहकीय भाग, इन्सुलेटर को तय करता है,और एक एकीकृत स्विचिंग डिवाइस के रूप में आधारजब यह खुली स्थिति में होता है, तो सामान्य कार्य वोल्टेज का सामना करने के लिए एक दृश्य अंतर और एक उचित ब्रेक इन्सुलेशन दूरी होती है।यह विश्वसनीय रूप से सामान्य कार्य करंट और शॉर्ट सर्किट गलती करंट ले जा सकता हैएक विशेष आर्क बुझाने वाले उपकरण की उपस्थिति के कारण, इसका उपयोग केवल वोल्टेज के साथ सर्किट स्विच करने के लिए किया जा सकता है लेकिन कोई भार नहीं।खोलने और बंद करने के संचालन एक अछूता हुक का उपयोग कर किया जाता है खींचने के लिए या interlock में गोल छेद धक्का, गतिशील इंटरलॉक हुक को हटाने और स्थिर इंटरलॉक हुक के साथ संलग्न करने के लिए।

संरचना:

1पोर्सिलेन इन्सुलेटर बॉडीः इन्सुलेटर बॉडी इन्सुलेटर का मुख्य घटक है, और आमतौर पर उच्च शक्ति वाले पोर्सिलेन से बना होता है।यह कंडक्टर और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और वांछित आकार और आकार में ढाला जाता है।

2धातु के अंत फिटिंगः धातु के अंत फिटिंग इन्सुलेटर शरीर से जुड़े होते हैं और इन्सुलेटर को कंडक्टर और सहायक संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।

3सीलिंग यौगिकः एक सीलिंग यौगिक का उपयोग इन्सुलेटर शरीर और धातु के अंत फिटिंग के बीच संयुक्त को सील करने के लिए किया जाता है, जिससे नमी और प्रदूषकों को इन्सुलेटर के अंदर प्रवेश करने से रोका जाता है।

4हार्डवेयर: हार्डवेयर जैसे कि बोल्ट, नट्स और वॉशर का उपयोग धातु के अंत फिटिंग को इन्सुलेटर बॉडी और सहायक संरचना में सुरक्षित करने के लिए किया जाता है।

फिटिंग कैप: फिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है, और प्लास्टिक या अन्य सामग्रियों से बनाया जा सकता है।

5.अतिरिक्त विशेषताएं: विशिष्ट अनुप्रयोग के आधार पर, चीनी मिट्टी के उच्च वोल्टेज विद्युत अलगावकों को अतिरिक्त विशेषताओं जैसे कि इन्सुलेटिंग बाधाओं, आर्क स्लैश,और उनके प्रदर्शन और सुरक्षा में सुधार के लिए पृथ्वी स्विच.

शर्तें:

तकनीकी मापदंडः
