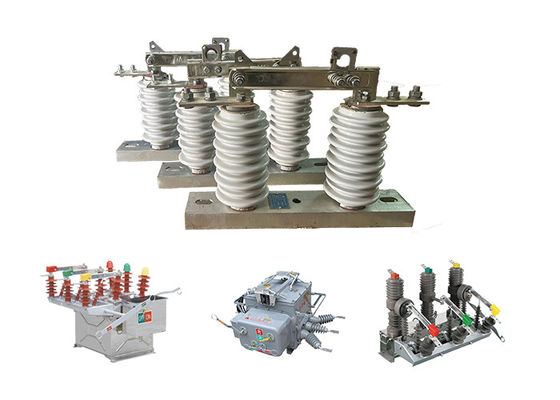

विद्युत आउटडोर डिस्कनेक्टर स्विच डिस्कनेक्शन और अलगाव के लिए उच्च वोल्टेज सिरेमिक और स्टील डिस्कनेक्ट स्विच

विद्युत आउटडोर डिस्कनेक्टर स्विच डिस्कनेक्शन और अलगाव के लिए उच्च वोल्टेज सिरेमिक और स्टील डिस्कनेक्ट स्विच

उत्पाद का वर्णन:

उच्च वोल्टेज अलगाव स्विच, जिसे डिस्कनेक्ट स्विच या अलगाव स्विच के रूप में भी जाना जाता है, उच्च वोल्टेज बिजली प्रणालियों में एक आवश्यक घटक है।यह विद्युत सर्किट के एक विशिष्ट खंड को उसके बिजली स्रोत से डिस्कनेक्ट करने या अलग करने के उद्देश्य से कार्य करता है.

उच्च वोल्टेज अलगाव स्विच का प्राथमिक कार्य विद्युत सर्किट को भौतिक रूप से तोड़ना है, जिससे उपकरण और बिजली स्रोत के बीच अलगाव पैदा होता है।यह डिस्कनेक्शन और अलगाव रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना उपकरण पर सुरक्षित रूप से काम करने की अनुमति देता है.

एक वैक्यूम सर्किट ब्रेकर के विपरीत, उच्च वोल्टेज अलगाव स्विच आर्क बुझाने की क्षमता प्रदान नहीं करता है।यह सर्किट स्विचिंग या दोष की स्थिति के दौरान हो सकता है कि विद्युत चापों को बाधित या बुझाने के लिए डिज़ाइन नहीं किया गया है.

उच्च वोल्टेज बिजली प्रणालियों में, उच्च वोल्टेज अलगाव स्विच अक्सर एक वैक्यूम सर्किट ब्रेकर के साथ समन्वित होता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर को सर्किट को भौतिक रूप से अलग करने और विजुअल रूप से डिस्कनेक्ट करने के लिए संचालित किया जाता है।

उच्च वोल्टेज अलगाव स्विच रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट खोलने और एक दृश्यमान हवा अंतर बनाने के लिए संचालित हैयह क्रिया पुष्टि करती है कि उपकरण निष्क्रिय है और रखरखाव गतिविधियों के लिए सुरक्षित है।

आवेदनः

1.बाहरी डिस्कनेक्टर स्विच विद्युत संचरण एवं वितरण प्रणालियों में आवश्यक घटक हैं,क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।

2ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबा से बने होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।

3.उच्च वोल्टेज डिस्कनेक्ट स्विच के कई प्रकार हैं, जिनमें एयर ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।

4उच्च वोल्टेज डिस्कनेक्ट स्विच को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और रखरखाव किया जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए।जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज डिस्कनेक्ट स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने के लिए सुरक्षित हैं।

आउटडोर डिस्कनेक्टर स्विच स्विच एक सामान्य काम इन्सुलेशन दूरी सुनिश्चित करने के लिए एक इन्सुलेटर का उपयोग कर आधार से प्रवाहकीय भाग को अलग करता है और प्रवाहकीय भाग, इन्सुलेटर को तय करता है,और एक एकीकृत स्विचिंग डिवाइस के रूप में आधारजब यह खुली स्थिति में होता है, तो सामान्य कार्य वोल्टेज का सामना करने के लिए एक दृश्य अंतर और एक उचित ब्रेक इन्सुलेशन दूरी होती है।यह विश्वसनीय रूप से सामान्य कार्य करंट और शॉर्ट सर्किट गलती करंट ले जा सकता हैएक विशेष आर्क बुझाने वाले उपकरण की उपस्थिति के कारण, इसका उपयोग केवल वोल्टेज के साथ सर्किट स्विच करने के लिए किया जा सकता है लेकिन कोई भार नहीं।खोलने और बंद करने के संचालन एक अछूता हुक का उपयोग कर किया जाता है खींचने के लिए या interlock में गोल छेद धक्का, गतिशील इंटरलॉक हुक को हटाने और स्थिर इंटरलॉक हुक के साथ संलग्न करने के लिए।

विशेषताएं:

1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।

2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.

3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।

4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।

5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.

6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.

स्थितिः

1.उंचाई 1000 मीटर से अधिक नहीं है

2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;

3. हवा का दबाव 700Pa से अधिक नहीं है।

4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;

5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;

6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।

और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से पृथक की इन्सुलेशन और प्रवाह क्षमता को प्रभावित करते हैं

7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए

तकनीकी मापदंडः
