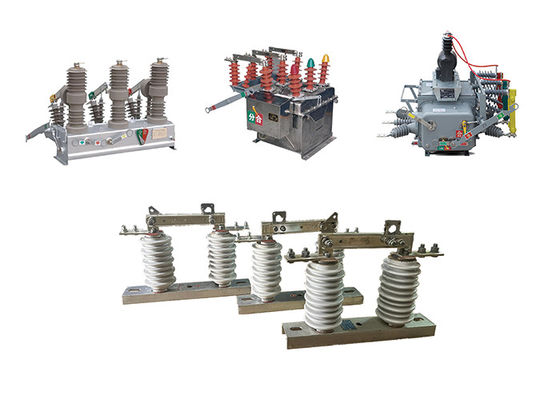

सिरेमिक आउटडोर डिस्कनेक्टर स्विच 1000A ग्रे रंग ब्रेक करने या कनेक्ट करने के लिए आउटडोर वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया
उत्पाद का वर्णनः
आउटडोर डिस्कनेक्टर स्विच का उपयोग उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत के प्रयोजनों के लिए सर्किट को अपने बिजली स्रोतों से डिस्कनेक्ट करने के लिए किया जाता है।वे बिजली की आपूर्ति से सर्किट को अलग करने के लिए एक साधन प्रदान करते हैं, जिससे श्रमिकों को बिजली के झटके के जोखिम के बिना अपने कार्यों को सुरक्षित रूप से करने की अनुमति मिलती है।
एक बाहरी डिस्कनेक्टर स्विच का संचालन एक घूर्णी ध्रुव को शामिल करता है जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है। ध्रुव को घुमाकर,ब्लेड को संलग्न या अनइंजेक्ट किया जा सकता है, जिससे सर्किट को कनेक्ट या डिस्कनेक्ट किया जा सकता है। यह तंत्र स्विच की स्थिति का मैन्युअल और दृश्य संकेत देता है।
ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए, डिस्कनेक्टर स्विच का पोल आमतौर पर एक गैर-संवाहक सामग्री से बना होता है, जैसे कि फाइबरग्लास या मिश्रित सामग्री,जो सिस्टम में मौजूद उच्च वोल्टेज के खिलाफ इन्सुलेशन प्रदान करता हैयह इन्सुलेशन स्विच को संचालित करते समय ऑपरेटर को विद्युत शॉक से बचाता है।
आउटडोर डिस्कनेक्टर स्विच विभिन्न डिजाइनों और आकारों में उपलब्ध हैं ताकि वे नियंत्रित सर्किट के विभिन्न वोल्टेज और वर्तमान रेटिंग को समायोजित कर सकें।वे आम तौर पर बाहरी सेटिंग्स में खंभे या संरचनाओं पर लगाए जाते हैंअन्य सुरक्षा उपकरणों जैसे सर्किट ब्रेकर और फ्यूज के साथ मिलकर,डिस्कनेक्टर स्विच विद्युत प्रणाली की समग्र सुरक्षा और विश्वसनीयता में योगदान देते हैं, एक अलग और सुरक्षा साधन प्रदान करके.
विशेषताएं:
1अलगाव: स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक चरण को अलग करने के लिए किया जाता है।
2उच्च वोल्टेज रेटिंगः इन स्विच को उच्च वोल्टेज स्तरों को संभालने के लिए डिज़ाइन किया गया है, आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक।
3मैन्युअल ऑपरेशनः स्विच को मैन्युअल रूप से हुकस्टिक या लीवर का उपयोग करके संचालित किया जाता है। ऑपरेटर को स्विच के सुरक्षित संचालन में प्रशिक्षित किया जाना चाहिए।
4दृश्य संकेतक: कुछ स्विचों में दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है, जिससे ऑपरेटरों को सर्किट की स्थिति जानना आसान हो जाता है।
5स्थायित्व: इन स्विचों को कठोर पर्यावरणीय परिस्थितियों, जैसे चरम तापमान, आर्द्रता और संक्षारक पदार्थों का सामना करने के लिए डिज़ाइन किया गया है।
6सुरक्षा विशेषताएंः स्विच को विद्युत खतरों से ऑपरेटरों की सुरक्षा के लिए सुरक्षा सुविधाओं के साथ डिज़ाइन किया गया है, जैसे कि अछूता सामग्री जो सक्रिय भागों के साथ आकस्मिक संपर्क को रोकती है।
7कॉम्पैक्ट आकारः एकल-चरण उच्च वोल्टेज अलगाव स्विच आमतौर पर आकार में कॉम्पैक्ट होते हैं और संकीर्ण स्थानों में स्थापित किए जा सकते हैं।
संरचना:
1पोर्सिलेन इन्सुलेटर बॉडीः इन्सुलेटर बॉडी इन्सुलेटर का मुख्य घटक है, और आमतौर पर उच्च शक्ति वाले पोर्सिलेन से बना होता है।यह कंडक्टर और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और वांछित आकार और आकार में ढाला जाता है।
2धातु के अंत फिटिंगः धातु के अंत फिटिंग इन्सुलेटर शरीर से जुड़े होते हैं और इन्सुलेटर को कंडक्टर और सहायक संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।
3सीलिंग यौगिकः एक सीलिंग यौगिक का उपयोग इन्सुलेटर शरीर और धातु के अंत फिटिंग के बीच संयुक्त को सील करने के लिए किया जाता है, जिससे नमी और प्रदूषकों को इन्सुलेटर के अंदर प्रवेश करने से रोका जाता है।
4हार्डवेयर: हार्डवेयर जैसे कि बोल्ट, नट्स और वॉशर का उपयोग धातु के अंत फिटिंग को इन्सुलेटर बॉडी और सहायक संरचना में सुरक्षित करने के लिए किया जाता है।
फिटिंग कैप: फिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है, और प्लास्टिक या अन्य सामग्रियों से बनाया जा सकता है।
5.अतिरिक्त विशेषताएं: विशिष्ट अनुप्रयोग के आधार पर, चीनी मिट्टी के उच्च वोल्टेज विद्युत अलगावकों को अतिरिक्त विशेषताओं जैसे कि इन्सुलेटिंग बाधाओं, आर्क स्लैश,और उनके प्रदर्शन और सुरक्षा में सुधार के लिए पृथ्वी स्विच.
ऑपरेशन:
1 तैयारीःस्विच को चालू करने से पहले सर्किट को बंद कर दिया जाना चाहिए और किसी भी विद्युत खतरों को रोकने के लिए ठीक से ग्राउंड किया जाना चाहिए। स्विच को क्षति या पहनने के किसी भी संकेत के लिए निरीक्षण किया जाना चाहिए।
2 स्विच बंद करना:स्विच बंद करने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को बंद स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से जोड़ता है,सर्किट के माध्यम से धारा के प्रवाह की अनुमति.
3 स्विच खोलनाःस्विच खोलने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को खुली स्थिति में ले जाता है।धारा के प्रवाह को बाधित करना.
4 आर्क प्रबंधन:जब स्विच खोला जाता है, तो संपर्कों के बीच एक विद्युत चाप हो सकता है, जो खतरनाक हो सकता है और स्विच को नुकसान पहुंचा सकता है।स्विच को आर्क स्लैश या ब्लोआउट कॉइल्स जैसे उपकरणों से लैस किया जा सकता है.
5 सुरक्षाःउच्च वोल्टेज डिस्कनेक्ट स्विच के ऑपरेटरों को विद्युत खतरों को रोकने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना चाहिए। इसमें व्यक्तिगत सुरक्षा उपकरण पहनना, टीमों में काम करना,और लॉकआउट/टैगआउट प्रक्रियाओं के बाद.
आवेदनः
सर्किट अलगाव: उच्च वोल्टेज अलगाव स्विच का उपयोग रखरखाव, मरम्मत या परीक्षण उद्देश्यों के लिए उच्च वोल्टेज सर्किट के एक खंड को अलग करने के लिए किया जाता है। स्विच खोलकर,खंड को प्रभावी ढंग से शेष प्रणाली से अलग किया जा सकता है, जिससे काम सुरक्षित रूप से किया जा सके।
लोड स्विचिंग: उच्च वोल्टेज आइसोलेटर स्विच का उपयोग सर्किट में विद्युत शक्ति के प्रवाह को नियंत्रित करने के लिए लोड स्विच के रूप में किया जा सकता है।वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां भार अपेक्षाकृत छोटा है और सर्किट ब्रेकर या फ्यूज की आवश्यकता नहीं है.
हेड लाइन सुरक्षा: बिजली की लाइनों पर बिजली के झटके और अन्य विद्युत व्यवधानों से सुरक्षा प्रदान करने के लिए अक्सर हाई वोल्टेज आइसोलेटर स्विच लगाए जाते हैं।रेखा के एक खंड को अलग करके, स्विच उपकरण को नुकसान से बचाने और बिजली की कमी के जोखिम को कम करने में मदद कर सकता है।
ट्रांसफार्मर संरक्षण: उच्च वोल्टेज अलगाव स्विच का उपयोग ट्रांसफार्मर को विद्युत नेटवर्क से अलगाव करके एक गलती या अधिभार की स्थिति में सुरक्षा के लिए भी किया जाता है।ट्रांसफार्मर को नेटवर्क से डिस्कनेक्ट किया जा सकता है, जिससे ट्रांसफार्मर और अन्य उपकरणों को नुकसान न हो।
स्थितिः
1निर्दिष्ट क्षेत्र में अधिकतम ऊंचाई समुद्र तल से 1000 मीटर से अधिक नहीं है। यह ऊंचाई सीमा उपकरण की स्थापना और संचालन के लिए प्रासंगिक है।
2परिवेश के हवा के तापमान की कुछ सीमाएं हैं। अधिकतम तापमान +40°C से अधिक नहीं होना चाहिए, और न्यूनतम तापमान विशिष्ट क्षेत्र के आधार पर भिन्न हो सकता है। सामान्य क्षेत्रों में,न्यूनतम तापमान -30°C से नीचे नहीं गिरना चाहिए, जबकि पैरामोस क्षेत्रों में, यह -40 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700 पास्कल (पा) से अधिक नहीं होना चाहिए, जो लगभग 34 मीटर प्रति सेकंड की हवा की गति से मेल खाता है।यह सीमा यह सुनिश्चित करती है कि उपकरण इसकी कार्यक्षमता या संरचनात्मक अखंडता को खतरे में डाले बिना हवा के बल का सामना कर सके.
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं होनी चाहिए। यह भूकंपीय गतिविधि की अधिकतम तीव्रता को संदर्भित करता है जिसे उपकरण क्षतिग्रस्त होने के बिना सहन कर सकता है।भूकंप की तीव्रता को मापने के लिए उपयोग किया जाने वाला विशिष्ट पैमाने क्षेत्र या देश पर निर्भर हो सकता है.
5कार्य वातावरण में लगातार तेज कंपन नहीं होना चाहिए। यह आवश्यकता यह सुनिश्चित करती है कि उपकरण सामान्य परिचालन स्थितियों में स्थिर और कार्यशील रहे।अत्यधिक कंपन से अलगाव के प्रदर्शन और जीवन काल पर असर पड़ सकता है.
6सामान्य प्रकार के अलगावकर्ताओं को उन स्थानों पर स्थापित किया जाना चाहिए जो गैस, धुएं, रासायनिक जमाव, नमक स्प्रे कोहरे, धूल और अन्य विस्फोटक या संक्षारक पदार्थों से दूर रखे जाते हैं।इन सामग्रियों को अलग करनेवाला की इन्सुलेशन और संवाहक क्षमताओं पर हानिकारक प्रभाव पड़ सकता है, जो इसके प्रदर्शन और सुरक्षा को खतरे में डाल सकता है।
7प्रदूषण प्रतिरोधी प्रकार के अलगावकारों को गंभीर प्रदूषण वाले क्षेत्रों में उपयोग के लिए डिज़ाइन किया गया है।विस्फोटक पदार्थों या आग का कारण बन सकती सामग्री की कोई उपस्थिति नहीं होनी चाहिएयह आवश्यकता यह सुनिश्चित करती है कि चुनौतीपूर्ण पर्यावरणीय परिस्थितियों के बावजूद अलगावकर्ता सुरक्षित और कार्यात्मक रहे।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
