आउटडोर डिस्कनेक्टर स्विच GW9-10/630A डीसी उच्च वोल्टेज विद्युत अलगाव चीनी मिट्टी डिस्कनेक्टर
उत्पाद का वर्णन:

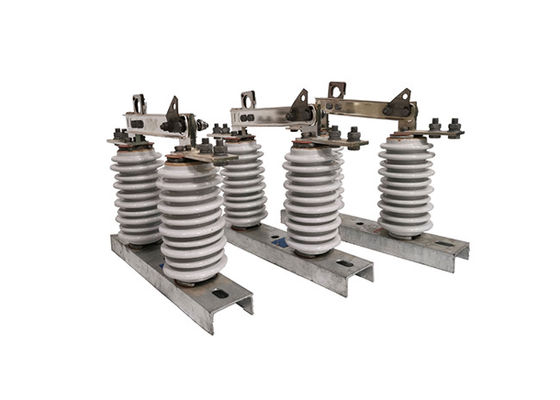

GW9-10/630बाहरी डिस्कनेक्टर स्विचविद्युत संचरण और वितरण प्रणालियों में विद्युत नेटवर्क के एक खंड को रखरखाव या मरम्मत कार्य के लिए अलग करने के लिए उपयोग किए जाने वाले विद्युत उपकरण का एक टुकड़ा है।यह आमतौर पर उच्च वोल्टेज बिजली लाइनों या सबस्टेशनों पर स्थापित होता है और इसका उपयोग नेटवर्क के एक विशिष्ट भाग में बिजली के प्रवाह को डिस्कनेक्ट करने के लिए किया जाता है.
ऑपरेशन:
GW9-10/630बाहरी डिस्कनेक्टर स्विचएक सामान्य काम अछूता दूरी सुनिश्चित करने के लिए एक इन्सुलेटर का उपयोग करके आधार से प्रवाहकीय भाग को अलग करता है और एक अभिन्न स्विचिंग डिवाइस के रूप में प्रवाहकीय भाग, इन्सुलेटर और आधार को तय करता है।जब यह खुली स्थिति में है, एक दृश्य अंतर और एक उचित टूटने इन्सुलेशन दूरी सामान्य काम कर रहे वोल्टेज का सामना करने के लिए है।यह विश्वसनीय रूप से सामान्य कार्य करंट और शॉर्ट सर्किट गलती करंट ले जा सकता हैएक विशेष आर्क बुझाने वाले उपकरण की उपस्थिति के कारण, इसका उपयोग केवल वोल्टेज के साथ सर्किट स्विच करने के लिए किया जा सकता है लेकिन कोई भार नहीं।खोलने और बंद करने के संचालन एक अछूता हुक का उपयोग कर किया जाता है खींचने के लिए या interlock में गोल छेद धक्का, गतिशील इंटरलॉक हुक को हटाने और स्थिर इंटरलॉक हुक के साथ संलग्न करने के लिए।
आवेदनः
GW9-10/630आउटडोर डिस्कनेक्टर स्विच ऊपरी विद्युत संचरण लाइनों के संचालन और रखरखाव में है।ये लाइनें लंबी दूरी पर उच्च वोल्टेज बिजली ले जाती हैं और आमतौर पर ऊंचे धातु के टावरों या पोलों पर स्थापित होती हैं.
एक ऊपरी संचरण लाइन पर रखरखाव या मरम्मत कार्य करने के लिए, लाइन के उस खंड को अलग करना आवश्यक है जहां काम किया जा रहा है।यह है जहां उच्च वोल्टेज आउटडोर डिस्कनेक्ट स्विच में आते हैंइस लाइन के प्रत्येक छोर पर एक स्विच लगाया जा सकता है, जिससे इस लाइन को शेष लाइन से अलग किया जा सके।
उदाहरण के लिए, यदि मरम्मत दल को एक ऊपरी ट्रांसमिशन लाइन पर कंडक्टर के क्षतिग्रस्त खंड को बदलने की आवश्यकता है,वे पहले काम करने के लिए अनुभाग के दोनों सिरों पर उच्च वोल्टेज बाहरी डिस्कनेक्ट स्विच खोलने होगायह खंड शेष लाइन से अलग हो जाएगा, जिससे मरम्मत कार्य सुरक्षित रूप से किया जा सकेगा।
मरम्मत कार्य पूरा होने के बाद, लाइन के मरम्मत खंड में बिजली प्रवाह को बहाल करने के लिए स्विच बंद किए जा सकते हैं।स्विच भी नियमित रखरखाव या निरीक्षण के दौरान लाइन के वर्गों को अलग करने के लिए इस्तेमाल किया जा सकता, या गलती या आपात स्थिति की स्थिति में।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
