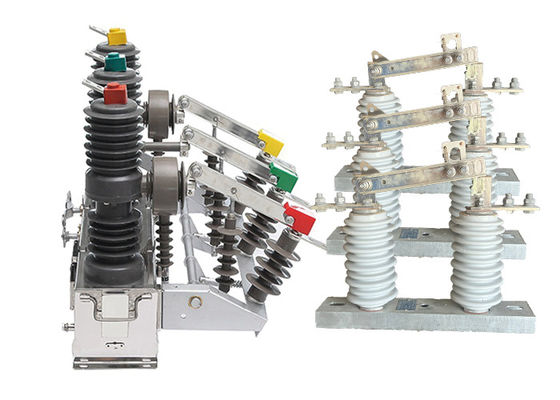

पोल माउंट सर्किट ब्रेकर फिक्स्ड इंस्टॉलेशन ऑटोमैटिक रीसेट मोड हाई वोल्टेज डिस्कनेक्ट स्विच के साथ संचालित
उत्पाद का वर्णन:
ZW32-12 ((F) पोल माउंट सर्किट ब्रेकर विशेष रूप से बाहरी वातावरण के लिए डिज़ाइन किया गया है। इसमें बढ़ी हुई स्थायित्व और मौसम प्रतिरोध है, जिससे यह विभिन्न कठोर मौसम की स्थिति जैसे बारिश, आर्द्रता,और चरम तापमानयह बाहरी प्रतिष्ठानों में विश्वसनीय संचालन और दीर्घायु सुनिश्चित करता है।
यह इलेक्ट्रॉनिक प्रणालियों में प्रभावी रूप से भार धाराओं, अधिभार धाराओं और शॉर्ट सर्किट धाराओं को तोड़ने और बंद करने में सक्षम है। यह विश्वसनीय रुकावट और स्विचिंग संचालन प्रदान करता है,विद्युत प्रणाली की सुरक्षा और उचित कार्य को सुनिश्चित करना.
सबस्टेशन के अलावा, ZW32-12(F) पोल माउंट सर्किट ब्रेकर औद्योगिक और खनन उद्यमों में व्यापक अनुप्रयोग पाता है।यह इन सुविधाओं के वितरण प्रणालियों में विश्वसनीय सुरक्षा और नियंत्रण प्रदान करता है, मोटर, ट्रांसफार्मर और अन्य विद्युत उपकरणों को अतिप्रवाह और शॉर्ट सर्किट से सुरक्षित करता है।यह औद्योगिक और खनन संचालन में स्थिर और सुरक्षित बिजली आपूर्ति बनाए रखने में योगदान देता है.
यह विशेष रूप से ग्रामीण बिजली ग्रिड में लगातार संचालन को संभालने के लिए डिज़ाइन किया गया है। यह एक अनुभागीय स्विच के रूप में कार्य करता है, जो बिजली ग्रिड के कुशल विभाजन की अनुमति देता है। जब एक नियंत्रक से लैस होता है,यह वितरण नेटवर्क के स्वचालन को संभव बनाता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
एक नियंत्रक की स्थापना के साथ, ZW32-12 ((F) पोल माउंट सर्किट ब्रेकर बिजली ग्रिड संचालन में निर्बाध रूप से एकीकृत कर सकते हैं। यह दूरस्थ निगरानी, नियंत्रण,और वितरण नेटवर्क का स्वचालन, प्रणाली के प्रदर्शन को अनुकूलित करना और कुशल ऊर्जा प्रबंधन को सुविधाजनक बनाना।
GW9-10 उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली ट्रांसमिशन और वितरण प्रणालियों में आवश्यक घटक हैं,क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।
ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबे से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।
कई प्रकार के उच्च वोल्टेज डिस्कनेक्ट स्विच हैं, जिनमें एयर-ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर-ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और रखरखाव किया जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए,जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज डिस्कनेक्ट स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने के लिए सुरक्षित हैं।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक का परिचय:
1. 485 / 232 संचार इंटरफ़ेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोह; जब स्विच भारी है,स्थायी खराबी के मामले में स्वतः त्वरण ट्रिपिंग;
2.रिमोट/मैनुअल क्लोजिंग ट्रिपिंग को तेज करने के लिए, और क्लोजिंग रीलॉकिंगः उपयोगकर्ता लाइन की मरम्मत के बाद पावर भेजता है, यदि वह ग्राउंडिंग स्विच को निकालना भूल जाता है, तो ट्रिपिंग को तेज करना चाहिए।
3. तीन पुनः बंद होने की देरी का समय समायोजित किया जा सकता है;
4.जंप क्लोजिंग सर्किट में गलत ऑपरेशन के खिलाफ डिजाइन किया गया है और इसमें एंटी-जंप फंक्शन है;
5शून्य-क्रम धारा क्षेत्र के भीतर और क्षेत्र के बाहर दोषों के बीच अंतर कर सकती है;
6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है।
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
GW9 श्रृंखला के आउटडोर डिस्कनेक्टर स्विच का परिचय
विशेषताएं:
1उच्च सीलिंग प्रदर्शन के साथ तीन चरण स्तंभ प्रकार की पूरी तरह से संलग्न संरचना।
A.स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन, कोई दहन या विस्फोट जोखिम नहीं; रखरखाव मुक्त, छोटे आकार, हल्के, और लंबी सेवा जीवन।
B.नमी और ओस की रोकथाम के लिए मजबूत प्रदर्शन, विशेष रूप से ठंडे या नम क्षेत्रों में उपयोग के लिए उपयुक्त है।
C. अच्छी इन्सुलेशन प्रदर्शन, उच्च तापमान प्रतिरोध, यूवी प्रतिरोध और उम्र बढ़ने प्रतिरोध के साथ आयातित सामग्री।
2कुशल और विश्वसनीय लघु स्प्रिंग ऑपरेटिंग तंत्र।
A. ऊर्जा भंडारण मोटर में खोलने और बंद करने के संचालन के लिए कम बिजली की खपत होती है; तंत्र कम घटकों के साथ एक प्रत्यक्ष ट्रांसमिशन विधि को अपनाता है, जिसके परिणामस्वरूप उच्च विश्वसनीयता होती है।
B.प्रचालन तंत्र को एक सील बॉक्स में रखा जाता है ताकि जंग को प्रभावी ढंग से रोका जा सके और तंत्र की विश्वसनीयता में सुधार किया जा सके।
3सुविधाजनक और लचीला नियंत्रण और मुक्त संयोजन प्रदर्शन।
A. इसे तोड़ने के लिए मैन्युअल रूप से संचालित किया जा सकता है या खोलने और बंद करने के लिए विद्युत संचालित किया जा सकता है, साथ ही दूरस्थ स्थान से दूरस्थ रूप से नियंत्रित किया जा सकता है।
B. यह वितरण स्वचालन प्राप्त करने के लिए एक बुद्धिमान नियंत्रक के साथ जोड़ा जा सकता है या एक स्वचालित पुनः बंद करने या अनुभाग बनाने के लिए एक पुनः बंद करने वाले नियंत्रक के साथ संयुक्त किया जा सकता है।
C. यह ओवरकंट्रेंट या शॉर्ट सर्किट सुरक्षा के लिए दो-चरण या तीन-चरण करंट ट्रांसफार्मर से लैस किया जा सकता है।
D.यह बुद्धिमान नियंत्रकों के लिए वर्तमान अधिग्रहण संकेत प्रदान कर सकता है और उपयोगकर्ता आवश्यकताओं के अनुसार मीटरिंग वर्तमान ट्रांसफार्मर से लैस किया जा सकता है।
ई.यह एक अंतर्निहित विरोधी गलत संचालन इंटरलॉकिंग डिवाइस के साथ एक तीन-चरण इंटरलॉकिंग अलगाव स्विच से लैस किया जा सकता है;यह भी आसान रखरखाव के लिए अधिभार arrester स्तंभ इन्सुलेटर के साथ स्थापित किया जा सकता है.
संरचना:
लोड स्विच तीन भागों से बना होता हैः स्तंभ, आधार और स्थापना, निर्धारण और उठाने के लिए निलंबन।
1खंभे पर लगाए गए उच्च वोल्टेज लोड स्विच में वैक्यूम आर्क बुझाने वाले कक्ष के साथ स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन है। इसमें कोई दहन या विस्फोट जोखिम नहीं है, सुरक्षा,रखरखाव मुक्त, छोटा आकार, हल्का वजन और लंबी सेवा जीवन।
2लोड स्विच एक पूरी तरह से बंद संरचना को अपनाता है जिसमें अच्छी सीलिंग प्रदर्शन, नमी और ओस की रोकथाम क्षमताएं हैं, जो उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त हैं।
3लोड स्विच को खोलने और बंद करने के लिए मैन्युअल या विद्युत रूप से संचालित किया जा सकता है, और इसे रिमोट-कंट्रोल भी किया जा सकता है।
4ऑपरेटिंग तंत्र अभिनव, सरल, कार्य में विश्वसनीय, आकार में कॉम्पैक्ट है और इसका यांत्रिक जीवनकाल 10,000 ऑपरेशन तक है। ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,और वोल्टेज स्तर -220V से चुना जा सकता है, 110V, 48V, या 24V
आवेदनः
1सबस्टेशन: यह आम तौर पर मध्यम वोल्टेज बिजली वितरण की सुरक्षा और नियंत्रण के लिए इनडोर और आउटडोर सबस्टेशन दोनों में उपयोग किया जाता है।वैक्यूम सर्किट ब्रेकर दोष धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है, अधिभार धाराओं, और भार धाराओं, सबस्टेशन उपकरण की सुरक्षा।
2औद्योगिक और खनन उद्यम: औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटरों, ट्रांसफार्मरों,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
3ग्रामीण विद्युत ग्रिड: लगातार संचालन का सामना करने की क्षमता के कारण, वैक्यूम सर्किट ब्रेकर ग्रामीण विद्युत ग्रिड में आवेदन के लिए उपयुक्त है। इसका उपयोग अनुभागीय स्विच के रूप में किया जा सकता है,बिजली ग्रिड के कुशल विभाजन की अनुमति देता हैइसके अतिरिक्त, जब यह एक नियंत्रक से लैस होता है, तो यह वितरण नेटवर्क के स्वचालन को सक्षम करता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
4वाणिज्यिक भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है,उपकरण को नुकसान से रोकना और डाउनटाइम को कम करना.
5रेल प्रणालियोंः ZW32-12 वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणालियों में विद्युत प्रतिष्ठानों की सुरक्षा और नियंत्रण के लिए भी किया जाता है, जिसमें सिग्नलिंग प्रणाली, कर्षण बिजली आपूर्ति,और सबस्टेशनयह रेल बुनियादी ढांचे के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है, जिससे प्रणाली की समग्र दक्षता और प्रदर्शन में योगदान होता है।
6तेल और गैस उद्योग: वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में रिफाइनरियों, पाइपलाइनों और अपतटीय प्लेटफार्मों में विद्युत उपकरणों की सुरक्षा के लिए किया जाता है।यह खतरनाक वातावरण में सुरक्षित संचालन सुनिश्चित करता है और संभावित विद्युत खराबी से बचाता है.
तकनीकी पैरामीटरः
ZW32-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | कार्य आवृत्ति(शुष्क परीक्षण/नमी परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
