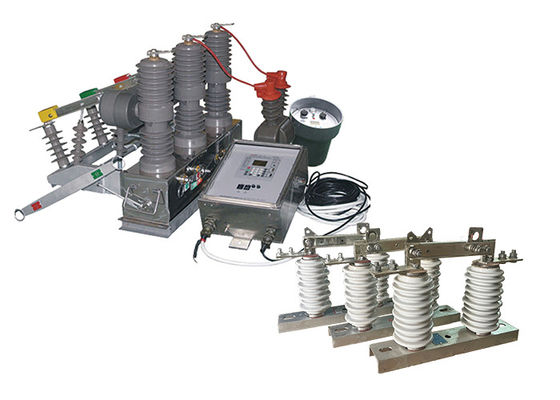

शून्य-क्रम सेंसर पोल घुड़सवार सर्किट ब्रेकर 630A 2000 मीटर ऊंचाई आउटडोर हुकस्टिक के साथ मिलान
उत्पाद का वर्णन:
ZW32 श्रृंखला पोल माउंटेड सर्किट ब्रेकर एक उन्नत प्रकार का सर्किट ब्रेकर है जिसमें स्थायी चुंबक प्रौद्योगिकी और बुद्धिमान नियंत्रण सुविधाएं शामिल हैं।यह अभिनव डिजाइन पारंपरिक सर्किट ब्रेकरों के मुकाबले कई फायदे प्रदान करता है:
स्थायी चुंबकीय प्रौद्योगिकी: सर्किट ब्रेकर अपने ट्रिपिंग तंत्र के लिए पारंपरिक विद्युत चुंबकों के बजाय स्थायी चुंबकों का उपयोग करता है।स्थायी चुंबक विश्वसनीय और स्थिर चुंबकीय क्षेत्र प्रदान करते हैं, जिसके परिणामस्वरूप दोष या अधिभार का पता लगाने पर अधिक तेज़ और सटीक ट्रिपिंग कार्रवाई होती है। इससे सर्किट ब्रेकर का समग्र प्रदर्शन और प्रतिक्रिया क्षमता में सुधार होता है।
सर्किट ब्रेकर बुद्धिमान नियंत्रण सुविधाओं से लैस है, जैसे माइक्रोप्रोसेसर और सेंसर, जो विद्युत मापदंडों की उन्नत निगरानी और विश्लेषण की अनुमति देते हैं।बुद्धिमान नियंत्रण प्रणाली लगातार वर्तमान की निगरानी करती है, वोल्टेज, और अन्य प्रासंगिक मापदंडों, वास्तविक समय में गलती का पता लगाने, सटीक यात्रा समन्वय, और प्रणाली की सुरक्षा में सुधार की अनुमति देता है।
स्थायी चुंबकीय प्रौद्योगिकी और बुद्धिमान नियंत्रण के संयोजन से सर्किट ब्रेकर की सुरक्षा और विश्वसनीयता बढ़ जाती है।सटीक ट्रिपिंग क्रिया दोषपूर्ण धाराओं के तेजी से रुकावट सुनिश्चित करता हैविद्युत उपकरण को नुकसान की संभावना को कम करने और विद्युत खतरों के जोखिम को कम करने के लिए।बुद्धिमान नियंत्रण प्रणाली उन्नत दोष निदान और स्वयं परीक्षण क्षमताएं प्रदान करती है, जो सक्रिय रखरखाव की अनुमति देता है और डाउनटाइम को कम करता है।
पोल पर लगाए गए सर्किट ब्रेकर को ऊर्जा खपत को अनुकूलित करने के लिए डिज़ाइन किया गया है। सटीक ट्रिपिंग क्रिया दोषपूर्ण धाराओं के कुशल रुकावट को सुनिश्चित करती है, ऊर्जा की बर्बादी को कम करती है।बुद्धिमान नियंत्रण प्रणाली शक्ति निगरानी और भार प्रबंधन को भी सक्षम बनाती है, ऊर्जा अनुकूलन की सुविधा और समग्र प्रणाली दक्षता में सुधार।
स्थायी चुंबकों और उन्नत नियंत्रण प्रौद्योगिकी का उपयोग पारंपरिक सर्किट ब्रेकर की तुलना में अधिक कॉम्पैक्ट और हल्के डिजाइन की अनुमति देता है।यह स्थापना और रखरखाव को आसान और अधिक सुविधाजनक बनाता है, विशेष रूप से स्थान-प्रतिबंधित
GW9-10 श्रृंखला हुकस्टिक स्विच एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक का परिचय:
1उन्नत संचार और दूरस्थ निगरानी: ZW32-12 विद्युत अनुभागीय 485/232 संचार इंटरफ़ेस से लैस है, जो निगरानी प्रणालियों में निर्बाध एकीकरण की अनुमति देता है।इसे दूरस्थ निगरानी के लिए ऑप्टिकल फाइबर या वायरलेस संचार के माध्यम से भी जोड़ा जा सकता हैयह सर्किट ब्रेकर की स्थिति, प्रदर्शन और खराबी की स्थिति की वास्तविक समय की निगरानी करने में सक्षम बनाता है, जिससे सक्रिय रखरखाव और कुशल समस्या निवारण की सुविधा होती है।
2पुनः बंद करने के बाद त्वरण कार्यः स्थायी खराबी की स्थिति में, ZW32-12 विद्युत खंडनकर्ता में स्वचालित त्वरण ट्रिपिंग कार्य होता है।इसका मतलब यह है कि अगर दोष फिर से बंद करने के बाद भी बनी हुई है, सर्किट ब्रेकर स्वचालित रूप से बढ़ी हुई गति के साथ चला जाएगा, लगातार खराबी से बढ़ी हुई सुरक्षा प्रदान करता है और सिस्टम को संभावित क्षति को कम करता है।
3समायोज्य पुनः बंद होने की देरी का समय: ZW32-12 विद्युत अनुभागीयकर्ता पुनः बंद होने की देरी के समय को समायोजित करने की अनुमति देता है।यह सुविधा शक्ति प्रणाली की विशिष्ट आवश्यकताओं के आधार पर पुनः बंद करने के संचालन को कॉन्फ़िगर करने में लचीलापन प्रदान करती हैयह विभिन्न दोष परिदृश्यों के लिए प्रणाली की प्रतिक्रिया को अनुकूलित करने और समग्र प्रणाली विश्वसनीयता में सुधार करने के लिए अनुकूलन को सक्षम करता है।
4.Anti-Misoperation Design and Anti-Jump Function: ZW32-12 इलेक्ट्रिक सेक्शनलाइजर में जंप क्लोजिंग सर्किट के लिए एक एंटी-मिस्ओपरेशन डिजाइन शामिल है।यह डिजाइन सर्किट ब्रेकर के आकस्मिक या अनचाहे बंद होने से रोकता हैइसके अतिरिक्त, इसमें एक एंटी-जंप फ़ंक्शन शामिल है, जो यह सुनिश्चित करता है कि सर्किट ब्रेकर एक स्थिर बंद स्थिति में बना रहे, बाहरी कारकों के कारण अचानक ट्रिपिंग के जोखिम को कम करें।
5शून्य अनुक्रम धारा के साथ दोष भेदभावःZW32-12 विद्युत sectionalizer शून्य अनुक्रम वर्तमान विश्लेषण का उपयोग कर क्षेत्र में और क्षेत्र के बाहर दोष के बीच अंतर करने की क्षमता के साथ सुसज्जित हैइससे दोषों का सटीक भेदभाव संभव हो जाता है, जिससे दोषों को तेजी से और अधिक सटीक रूप से अलग किया जा सकता है और बिजली प्रणाली पर प्रभाव को कम किया जा सकता है।
6गलत संचालन की रोकथाम के लिए रिमोट कंट्रोल स्विच: ZW32-12 इलेक्ट्रिक सेक्शनलाइजर में गलत संचालन को रोकने के लिए एक विशिष्ट डिजाइन के साथ रिमोट कंट्रोल स्विच शामिल है।यह सुविधा यह सुनिश्चित करती है कि दूरस्थ संचालन सुरक्षित रूप से किए जाएं और आकस्मिक ट्रिपिंग या अनचाहे कार्यों के जोखिम को कम करें.
आवेदनः
1सबस्टेशन: यह आम तौर पर मध्यम वोल्टेज बिजली वितरण की सुरक्षा और नियंत्रण के लिए इनडोर और आउटडोर सबस्टेशन दोनों में उपयोग किया जाता है।वैक्यूम सर्किट ब्रेकर दोष धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है, अधिभार धाराओं, और भार धाराओं, सबस्टेशन उपकरण की सुरक्षा।
2औद्योगिक और खनन उद्यम: औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटरों, ट्रांसफार्मरों,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
3ग्रामीण विद्युत ग्रिड: लगातार संचालन का सामना करने की क्षमता के कारण, वैक्यूम सर्किट ब्रेकर ग्रामीण विद्युत ग्रिड में आवेदन के लिए उपयुक्त है। इसका उपयोग अनुभागीय स्विच के रूप में किया जा सकता है,बिजली ग्रिड के कुशल विभाजन की अनुमति देता हैइसके अतिरिक्त, जब यह एक नियंत्रक से लैस होता है, तो यह वितरण नेटवर्क के स्वचालन को सक्षम करता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
4वाणिज्यिक भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है,उपकरण को नुकसान से रोकना और डाउनटाइम को कम करना.
लाभः
1छोटे आकारः डिवाइस को एक कॉम्पैक्ट फॉर्म फैक्टर के साथ डिज़ाइन किया गया है, जिससे सीमित स्थान के वातावरण में आसान स्थापना की अनुमति मिलती है।इसका छोटा आकार इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्थान एक बाधा है.
2.हल्का वजन: उपकरण हल्का है, जो परिवहन और स्थापना को सरल बनाता है।यह हैंडलिंग के दौरान भौतिक बोझ को कम करता है और मौजूदा प्रणालियों में माउंट या एकीकृत करना आसान बनाता है.
3रखरखाव-मुक्त: उपकरण को न्यूनतम रखरखाव की आवश्यकता के लिए डिज़ाइन किया गया है। यह टिकाऊ घटकों के साथ बनाया गया है और दीर्घकालिक विश्वसनीयता के लिए अनुकूलित है,लगातार निरीक्षण या प्रतिस्थापन की आवश्यकता को कम करनायह सुविधा रखरखाव गतिविधियों पर समय और संसाधनों की बचत करती है।
4एंटी-कंडेनसेशन: उपकरण में कंडेनसेशन को रोकने के उपाय शामिल हैं। इसमें नमी के निर्माण के जोखिम को कम करने के लिए सीलिंग या इन्सुलेशन जैसी सुरक्षात्मक विशेषताएं शामिल हैं।यह इष्टतम प्रदर्शन बनाए रखने में मदद करता है और नमी के कारण संभावित क्षति से आंतरिक घटकों की रक्षा करता है.
5प्रतिकूल मौसम की स्थिति और गंदे वातावरण के अनुकूलः उपकरण को चुनौतीपूर्ण मौसम की स्थिति, जैसे चरम तापमान, आर्द्रता, या धूल और गंदगी के संपर्क में आने के लिए डिज़ाइन किया गया है।इसका मजबूत निर्माण और सुरक्षा सुविधाएं प्रतिकूल वातावरण में विश्वसनीय संचालन सुनिश्चित करती हैं, दोषों या प्रदर्शन में गिरावट के जोखिम को कम करता है।
स्थितिः
1.उंचाई 2000 मीटर से अधिक नहीं;
2परिवेश का वायु तापमान: -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गति 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
तकनीकी पैरामीटरः
ZW32-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
