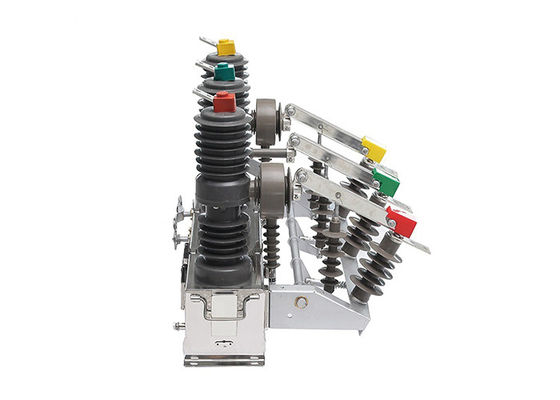

630A उच्च वोल्टेज एसी पोल माउंट सर्किट ब्रेकर शक्तिशाली उच्च दक्षता प्रयुक्त शक्तिशाली वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:
ZW32-12 पोल माउंट सर्किट ब्रेकर विशेष रूप से आउटडोर वातावरण के लिए डिज़ाइन किया गया है। इसमें बढ़ी हुई स्थायित्व और मौसम प्रतिरोध है,जिससे यह विभिन्न कठोर मौसम की स्थिति जैसे बारिश का सामना कर सकता हैयह बाहरी प्रतिष्ठानों में विश्वसनीय संचालन और दीर्घायु सुनिश्चित करता है।
यह इलेक्ट्रॉनिक प्रणालियों में प्रभावी रूप से भार धाराओं, अधिभार धाराओं और शॉर्ट सर्किट धाराओं को तोड़ने और बंद करने में सक्षम है। यह विश्वसनीय रुकावट और स्विचिंग संचालन प्रदान करता है,विद्युत प्रणाली की सुरक्षा और उचित कार्य को सुनिश्चित करना.
सबस्टेशनों के अतिरिक्त, ZW32-12 वैक्यूम सर्किट ब्रेकर औद्योगिक और खनन उद्यमों में व्यापक अनुप्रयोग पाता है।यह इन सुविधाओं के वितरण प्रणालियों में विश्वसनीय सुरक्षा और नियंत्रण प्रदान करता है, मोटर, ट्रांसफार्मर और अन्य विद्युत उपकरणों को अतिप्रवाह और शॉर्ट सर्किट से सुरक्षित करता है।यह औद्योगिक और खनन संचालन में स्थिर और सुरक्षित बिजली आपूर्ति बनाए रखने में योगदान देता है.
यह विशेष रूप से ग्रामीण बिजली ग्रिड में लगातार संचालन को संभालने के लिए डिज़ाइन किया गया है। यह एक अनुभागीय स्विच के रूप में कार्य करता है, जो बिजली ग्रिड के कुशल विभाजन की अनुमति देता है। जब एक नियंत्रक से लैस होता है,यह वितरण नेटवर्क के स्वचालन को संभव बनाता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
एक नियंत्रक की स्थापना के साथ, ZW32-12 वैक्यूम सर्किट ब्रेकर बिजली ग्रिड संचालन में निर्बाध रूप से एकीकृत कर सकता है। यह दूरस्थ निगरानी, नियंत्रण,और वितरण नेटवर्क का स्वचालन, प्रणाली के प्रदर्शन को अनुकूलित करना और कुशल ऊर्जा प्रबंधन को सुविधाजनक बनाना।
आवेदनः
1औद्योगिक और खनन उद्यम: ZW32-12 इलेक्ट्रिकल सेक्शनलाइज़र का उपयोग औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटर्स, ट्रांसफार्मर,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
2वाणिज्यिक भवनः विद्युत धारावाहिक का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है।उपकरण को नुकसान से रोकना और डाउनटाइम को कम करना.
3तेल और गैस उद्योगः तेल और गैस उद्योग में तेल और गैस उद्योग में विद्युत उपकरणों की सुरक्षा के लिए तेल और गैस उद्योग में विद्युत सेक्शनलाइज़र का उपयोग किया जाता है।यह खतरनाक वातावरण में सुरक्षित संचालन सुनिश्चित करता है और संभावित विद्युत खराबी से बचाता है.
4नवीकरणीय ऊर्जा प्रणालियाँः ZW32-12 इलेक्ट्रिक सेक्शनलाइज़र को आमतौर पर नवीकरणीय ऊर्जा प्रणालियों जैसे सौर ऊर्जा संयंत्रों और पवन फार्मों में उपयोग किया जाता है।यह नवीकरणीय स्रोतों से उत्पन्न बिजली के वितरण के लिए सुरक्षा और नियंत्रण प्रदान करता है, जो प्रणाली के कुशल और विश्वसनीय संचालन को सुनिश्चित करता है।
विशेषताएं:
1उच्च सीलिंग प्रदर्शन के साथ तीन चरण स्तंभ प्रकार की पूरी तरह से संलग्न संरचना।
A.स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन, कोई दहन या विस्फोट जोखिम नहीं; रखरखाव मुक्त, छोटे आकार, हल्के, और लंबी सेवा जीवन।
B.नमी और ओस की रोकथाम के लिए मजबूत प्रदर्शन, विशेष रूप से ठंडे या नम क्षेत्रों में उपयोग के लिए उपयुक्त है।
C. अच्छी इन्सुलेशन प्रदर्शन, उच्च तापमान प्रतिरोध, यूवी प्रतिरोध और उम्र बढ़ने प्रतिरोध के साथ आयातित सामग्री।
2कुशल और विश्वसनीय लघु स्प्रिंग ऑपरेटिंग तंत्र।
A. ऊर्जा भंडारण मोटर में खोलने और बंद करने के संचालन के लिए कम बिजली की खपत होती है; तंत्र कम घटकों के साथ एक प्रत्यक्ष ट्रांसमिशन विधि को अपनाता है, जिसके परिणामस्वरूप उच्च विश्वसनीयता होती है।
B.प्रचालन तंत्र को एक सील बॉक्स में रखा जाता है ताकि जंग को प्रभावी ढंग से रोका जा सके और तंत्र की विश्वसनीयता में सुधार किया जा सके।
3सुविधाजनक और लचीला नियंत्रण और मुक्त संयोजन प्रदर्शन।
A. इसे तोड़ने के लिए मैन्युअल रूप से संचालित किया जा सकता है या खोलने और बंद करने के लिए विद्युत संचालित किया जा सकता है, साथ ही दूरस्थ स्थान से दूरस्थ रूप से नियंत्रित किया जा सकता है।
B. यह वितरण स्वचालन प्राप्त करने के लिए एक बुद्धिमान नियंत्रक के साथ जोड़ा जा सकता है या एक स्वचालित पुनः बंद करने या अनुभाग बनाने के लिए एक पुनः बंद करने वाले नियंत्रक के साथ संयुक्त किया जा सकता है।
C. यह ओवरकंट्रेंट या शॉर्ट सर्किट सुरक्षा के लिए दो-चरण या तीन-चरण करंट ट्रांसफार्मर से लैस किया जा सकता है।
D.यह बुद्धिमान नियंत्रकों के लिए वर्तमान अधिग्रहण संकेत प्रदान कर सकता है और उपयोगकर्ता आवश्यकताओं के अनुसार मीटरिंग वर्तमान ट्रांसफार्मर से लैस किया जा सकता है।
ई.यह एक अंतर्निहित विरोधी गलत संचालन इंटरलॉकिंग डिवाइस के साथ एक तीन-चरण इंटरलॉकिंग अलगाव स्विच से लैस किया जा सकता है;यह भी आसान रखरखाव के लिए अधिभार arrester स्तंभ इन्सुलेटर के साथ स्थापित किया जा सकता है.
स्थितिः
1.उंचाई 2000 मीटर से अधिक नहीं;
2परिवेश का वायु तापमान: -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गति 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
संरचना:
लोड ब्रेक स्विच में खंभे, आधार और माउंटिंग, फिक्सिंग और लिफ्टिंग के लिए सस्पेंशन होते हैं।
1वैक्यूम इंटरप्टर से लैस स्तंभ उच्च वोल्टेज लोड ब्रेक स्विच में स्थिर और विश्वसनीय ब्रेक प्रदर्शन है, कोई इग्निशन और विस्फोट खतरा नहीं है, सुरक्षा, रखरखाव मुक्त, छोटा आकार,हल्का वजन और लंबी सेवा जीवनआदि।
विशेषताएं
2लोड ब्रेक स्विच पूरी तरह से बंद है, अच्छी तन्यता, नमी के सबूत और dehumidifying के साथ। यह गर्म और नम क्षेत्र में उपयोग के लिए उपयुक्त है।
3लोड ब्रेक स्विच को बंद करने और खोलने का कार्य मैन्युअल या विद्युत या दूरस्थ रूप से किया जा सकता है।
4ऑपरेटिंग तंत्र उपन्यास, सरल, विश्वसनीय, छोटे आकार, यांत्रिक जीवन 10,000 गुना तक है, ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,वोल्टेज स्तर -220V-110V-48V-24V है जो चुना जा सकता है.
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
