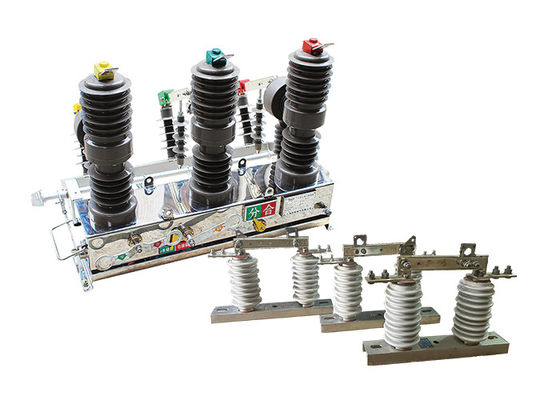

ZW32-12 श्रृंखला पोल माउंट स्वचालित सर्किट ब्रेकर आसान संचालन GB1984 / GB11022 आउटडोर डिस्कनेक्ट स्विच के साथ
उत्पाद का वर्णन:
ZW32-12 पोल माउंटेड सर्किट ब्रेकर एक फिक्स्ड वोल्टेज 12KV, तीन-चरण AC 50Hz आउटडोर वितरण उपकरण है। यह मुख्य रूप से ब्रेक और बंद लोड वर्तमान के लिए प्रयोग किया जाता है,अधिभार वर्तमान और शॉर्ट सर्किट वर्तमानउपयोगिता मॉडल सबस्टेशनों और औद्योगिक और खनन उद्यमों की वितरण प्रणाली में सुरक्षा और नियंत्रण के लिए उपयुक्त है।और उन स्थानों पर जहां ग्रामीण बिजली नेटवर्क अक्सर काम करता हैयह बिजली ग्रिड के सेगमेंटेड स्विच को भी संचालित कर सकता है, और नियंत्रक स्थापित करने के बाद, यह वितरण नेटवर्क के स्वचालन का एहसास कर सकता है।
GW9-10 उच्च वोल्टेज डिस्कनेक्ट स्विच एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
दोहरी प्रभाव का उपयोग जब सर्किट ब्रेकर का उपयोगd अलगाव डिस्कनेक्टर के साथ!
संरचना:
1फ्रेम: फ्रेम सर्किट ब्रेकर के मुख्य संरचनात्मक घटक के रूप में कार्य करता है, आंतरिक घटकों के लिए समर्थन और आवास प्रदान करता है।
2विद्युत वाहक घटक: इन घटकों में संपर्क, कंडक्टर और विद्युत वाहक भाग शामिल हैं जो सर्किट ब्रेकर के माध्यम से विद्युत मार्ग बनाते हैं।वे वर्तमान के प्रवाह को संचालित करने और बाधित करने के लिए जिम्मेदार हैं.
3स्थायी चुंबक विधानसभाः स्थायी चुंबक विधानसभा सर्किट ब्रेकर का एक महत्वपूर्ण घटक है।इसमें स्थायी चुंबक होते हैं जो सर्किट ब्रेकर के ट्रिपिंग एक्शन को नियंत्रित करने के लिए चुंबकीय क्षेत्र उत्पन्न करते हैंचुंबकों को सावधानीपूर्वक तैनात किया जाता है ताकि कुशल और सटीक संचालन के लिए वांछित चुंबकीय बल प्रदान किया जा सके।
4ट्रिपिंग तंत्रः ट्रिपिंग तंत्र दोष या अधिभार की स्थिति का पता लगाने पर सर्किट ब्रेकर के खोलने के लिए जिम्मेदार है।एक बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर में, ट्रिपिंग तंत्र को बुद्धिमान नियंत्रण प्रणाली से प्राप्त दोष संकेतों पर तेजी से और सटीक रूप से प्रतिक्रिया करने के लिए डिज़ाइन किया गया है।
5बुद्धिमान नियंत्रण प्रणालीः बुद्धिमान नियंत्रण प्रणाली सर्किट ब्रेकर का मस्तिष्क है। इसमें आमतौर पर माइक्रोप्रोसेसर, सेंसर,और अन्य इलेक्ट्रॉनिक घटक जो विद्युत मापदंडों की निगरानी करते हैंनियंत्रण प्रणाली में दूरस्थ निगरानी, डेटा लॉगिंग,और अन्य प्रणालियों के साथ एकीकरण.
6सहायक घटक: विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर एक बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर में विभिन्न सहायक घटक मौजूद हो सकते हैं।इनमें संकेतकों को शामिल किया जा सकता है, सिग्नलिंग और नियंत्रण उद्देश्यों के लिए सहायक संपर्क, यांत्रिक इंटरलॉक, और बाहरी वायरिंग कनेक्शन के लिए टर्मिनल।
7घेरः सर्किट ब्रेकर को आमतौर पर पर्यावरण कारकों जैसे धूल, नमी और भौतिक क्षति से सुरक्षा प्रदान करने के लिए एक आवास के भीतर घेर लिया जाता है।आवरण धातु या उच्च गुणवत्ता वाले प्लास्टिक जैसी टिकाऊ सामग्री से बनाया जा सकता है.
विशेषताएं:
1उच्च सीलिंग प्रदर्शन के साथ तीन चरण स्तंभ प्रकार की पूरी तरह से संलग्न संरचना।
A.स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन, कोई दहन या विस्फोट जोखिम नहीं; रखरखाव मुक्त, छोटे आकार, हल्के, और लंबी सेवा जीवन।
B.नमी और ओस की रोकथाम के लिए मजबूत प्रदर्शन, विशेष रूप से ठंडे या नम क्षेत्रों में उपयोग के लिए उपयुक्त है।
C. अच्छी इन्सुलेशन प्रदर्शन, उच्च तापमान प्रतिरोध, यूवी प्रतिरोध और उम्र बढ़ने प्रतिरोध के साथ आयातित सामग्री।
2कुशल और विश्वसनीय लघु स्प्रिंग ऑपरेटिंग तंत्र।
A. ऊर्जा भंडारण मोटर में खोलने और बंद करने के संचालन के लिए कम बिजली की खपत होती है; तंत्र कम घटकों के साथ एक प्रत्यक्ष ट्रांसमिशन विधि को अपनाता है, जिसके परिणामस्वरूप उच्च विश्वसनीयता होती है।
B.प्रचालन तंत्र को एक सील बॉक्स में रखा जाता है ताकि जंग को प्रभावी ढंग से रोका जा सके और तंत्र की विश्वसनीयता में सुधार किया जा सके।
3सुविधाजनक और लचीला नियंत्रण और मुक्त संयोजन प्रदर्शन।
A. इसे तोड़ने के लिए मैन्युअल रूप से संचालित किया जा सकता है या खोलने और बंद करने के लिए विद्युत संचालित किया जा सकता है, साथ ही दूरस्थ स्थान से दूरस्थ रूप से नियंत्रित किया जा सकता है।
B. यह वितरण स्वचालन प्राप्त करने के लिए एक बुद्धिमान नियंत्रक के साथ जोड़ा जा सकता है या एक स्वचालित पुनः बंद करने या अनुभाग बनाने के लिए एक पुनः बंद करने वाले नियंत्रक के साथ संयुक्त किया जा सकता है।
C. यह ओवरकंट्रेंट या शॉर्ट सर्किट सुरक्षा के लिए दो-चरण या तीन-चरण करंट ट्रांसफार्मर से लैस किया जा सकता है।
D.यह बुद्धिमान नियंत्रकों के लिए वर्तमान अधिग्रहण संकेत प्रदान कर सकता है और उपयोगकर्ता आवश्यकताओं के अनुसार मीटरिंग वर्तमान ट्रांसफार्मर से लैस किया जा सकता है।
ई.यह एक अंतर्निहित विरोधी गलत संचालन इंटरलॉकिंग डिवाइस के साथ एक तीन-चरण इंटरलॉकिंग अलगाव स्विच से लैस किया जा सकता है;यह भी आसान रखरखाव के लिए अधिभार arrester स्तंभ इन्सुलेटर के साथ स्थापित किया जा सकता है.
आवेदनः
1सबस्टेशन: यह आम तौर पर मध्यम वोल्टेज बिजली वितरण की सुरक्षा और नियंत्रण के लिए इनडोर और आउटडोर सबस्टेशन दोनों में उपयोग किया जाता है।वैक्यूम सर्किट ब्रेकर दोष धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है, अधिभार धाराओं, और भार धाराओं, सबस्टेशन उपकरण की सुरक्षा।
2औद्योगिक और खनन उद्यम: औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटरों, ट्रांसफार्मरों,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
3ग्रामीण विद्युत ग्रिड: लगातार संचालन का सामना करने की क्षमता के कारण, वैक्यूम सर्किट ब्रेकर ग्रामीण विद्युत ग्रिड में आवेदन के लिए उपयुक्त है। इसका उपयोग अनुभागीय स्विच के रूप में किया जा सकता है,बिजली ग्रिड के कुशल विभाजन की अनुमति देता हैइसके अतिरिक्त, जब यह एक नियंत्रक से लैस होता है, तो यह वितरण नेटवर्क के स्वचालन को सक्षम करता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
4वाणिज्यिक भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है,उपकरण को नुकसान से रोकना और डाउनटाइम को कम करना.
तकनीकी पैरामीटरः
ZW32-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
