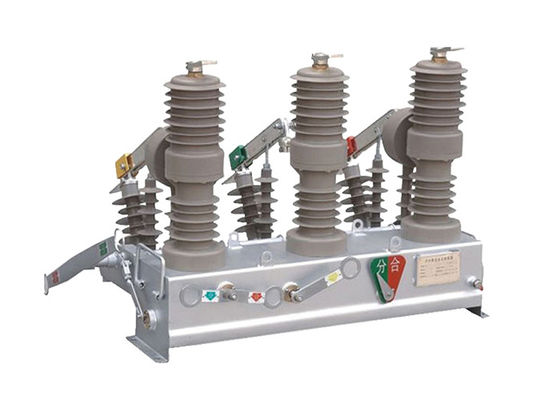

आउटडोर इंटेलिजेंट पोल माउंट सर्किट ब्रेकर शून्य-क्रम सेंसर के साथ स्थायी चुंबकीय सर्किट ब्रेकर
उत्पाद का वर्णन:
ZW32 श्रृंखला पोल माउंटेड सर्किट ब्रेकर एक उन्नत प्रकार का सर्किट ब्रेकर है जिसमें स्थायी चुंबक तकनीक और बुद्धिमान नियंत्रण सुविधाएं शामिल हैं।यह अभिनव डिजाइन पारंपरिक सर्किट ब्रेकरों के मुकाबले कई फायदे प्रदान करता है:
स्थायी चुंबकीय प्रौद्योगिकी: सर्किट ब्रेकर अपने ट्रिपिंग तंत्र के लिए पारंपरिक विद्युत चुंबकों के बजाय स्थायी चुंबकों का उपयोग करता है।स्थायी चुंबक विश्वसनीय और स्थिर चुंबकीय क्षेत्र प्रदान करते हैं, जिसके परिणामस्वरूप दोष या अधिभार का पता लगाने पर अधिक तेज़ और सटीक ट्रिपिंग कार्रवाई होती है। इससे सर्किट ब्रेकर का समग्र प्रदर्शन और प्रतिक्रिया क्षमता में सुधार होता है।
सर्किट ब्रेकर बुद्धिमान नियंत्रण सुविधाओं से लैस है, जैसे माइक्रोप्रोसेसर और सेंसर, जो विद्युत मापदंडों की उन्नत निगरानी और विश्लेषण की अनुमति देते हैं।बुद्धिमान नियंत्रण प्रणाली लगातार वर्तमान की निगरानी करती है, वोल्टेज, और अन्य प्रासंगिक मापदंडों, वास्तविक समय में गलती का पता लगाने, सटीक यात्रा समन्वय, और प्रणाली की सुरक्षा में सुधार की अनुमति देता है।
स्थायी चुंबकीय प्रौद्योगिकी और बुद्धिमान नियंत्रण के संयोजन से सर्किट ब्रेकर की सुरक्षा और विश्वसनीयता बढ़ जाती है।सटीक ट्रिपिंग क्रिया दोषपूर्ण धाराओं के तेजी से रुकावट सुनिश्चित करता हैविद्युत उपकरण को नुकसान की संभावना को कम करने और विद्युत खतरों के जोखिम को कम करने के लिए।बुद्धिमान नियंत्रण प्रणाली उन्नत दोष निदान और स्वयं परीक्षण क्षमताएं प्रदान करती है, जो सक्रिय रखरखाव की अनुमति देता है और डाउनटाइम को कम करता है।
पोल पर लगाए गए सर्किट ब्रेकर को ऊर्जा खपत को अनुकूलित करने के लिए डिज़ाइन किया गया है। सटीक ट्रिपिंग क्रिया दोषपूर्ण धाराओं के कुशल रुकावट को सुनिश्चित करती है, ऊर्जा की बर्बादी को कम करती है।बुद्धिमान नियंत्रण प्रणाली शक्ति निगरानी और भार प्रबंधन को भी सक्षम बनाती है, ऊर्जा अनुकूलन की सुविधा और समग्र प्रणाली दक्षता में सुधार।
स्थायी चुंबकों और उन्नत नियंत्रण प्रौद्योगिकी का उपयोग पारंपरिक सर्किट ब्रेकर की तुलना में अधिक कॉम्पैक्ट और हल्के डिजाइन की अनुमति देता है।यह स्थापना और रखरखाव को आसान और अधिक सुविधाजनक बनाता है, विशेष रूप से स्थान-प्रतिबंधित
आवेदनः
1विद्युत वितरण प्रणाली: सर्किट ब्रेकर का उपयोग विद्युत वितरण नेटवर्क में किया जा सकता है, जिसमें सबस्टेशन, स्विचगियर और वितरण पैनल शामिल हैं।इसकी बुद्धिमान नियंत्रण सुविधाएं बेहतर निगरानी और सुरक्षा क्षमताएं प्रदान करती हैं, जो वितरण प्रणाली के कुशल और विश्वसनीय संचालन की अनुमति देता है।
2औद्योगिक प्रतिष्ठान: सर्किट ब्रेकर औद्योगिक वातावरण में विद्युत उपकरण और मशीनरी की सुरक्षा के लिए उपयुक्त है। इसे मोटर नियंत्रण केंद्रों, नियंत्रण पैनलों,और प्रक्रिया स्वचालन प्रणाली, महत्वपूर्ण औद्योगिक प्रक्रियाओं की सुरक्षा और निर्बाध संचालन सुनिश्चित करना।
3नवीकरणीय ऊर्जा प्रणालीः सर्किट ब्रेकर नवीकरणीय ऊर्जा प्रणालियों जैसे सौर ऊर्जा संयंत्रों और पवन ऊर्जा संयंत्रों में उपयोग के लिए उपयुक्त है। यह सटीक दोष का पता लगाने और तेजी से ट्रिपिंग प्रदान करता है,संवेदनशील नवीकरणीय ऊर्जा उपकरणों की सुरक्षा सुनिश्चित करना और अतिभार या खराबी के कारण होने वाली क्षति को रोकना.
4डाटा सेंटर: डाटा सेंटरों को महत्वपूर्ण आईटी बुनियादी ढांचे की सुरक्षा के लिए अत्यधिक विश्वसनीय और उत्तरदायी सर्किट सुरक्षा की आवश्यकता होती है।बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर का उपयोग डेटा सेंटर बिजली वितरण इकाइयों (पीडीयू) और विद्युत पैनलों में किया जा सकता है, उन्नत निगरानी, त्वरित दोष का पता लगाने और ऊर्जा प्रबंधन का अनुकूलन प्रदान करता है।
5.स्मार्ट ग्रिड अनुप्रयोगः सर्किट ब्रेकर की बुद्धिमान नियंत्रण क्षमताएं इसे स्मार्ट ग्रिड अनुप्रयोगों के साथ संगत बनाती हैं।इसे दूरस्थ निगरानी के लिए स्मार्ट ग्रिड सिस्टम में एकीकृत किया जा सकता है।, दोष निदान और भार प्रबंधन, जो कि ग्रिड की समग्र दक्षता और विश्वसनीयता में योगदान देता है।
6इलेक्ट्रिक वाहन चार्जिंग स्टेशनः इलेक्ट्रिक वाहनों (ईवी) के बढ़ते अपनाने के साथ, ईवी चार्जिंग स्टेशनों में बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर का उपयोग किया जा सकता है।यह अतिप्रवाह और शॉर्ट सर्किट के खिलाफ तेजी से और सटीक सुरक्षा प्रदान करता है, सुरक्षित और विश्वसनीय चार्जिंग ऑपरेशन सुनिश्चित करता है।
7महत्वपूर्ण सुविधाएं: सर्किट ब्रेकर अस्पतालों, डेटा केंद्रों और दूरसंचार सुविधाओं जैसी महत्वपूर्ण सुविधाओं की सुरक्षा के लिए उपयुक्त है।इसकी सटीक ट्रिपिंग क्रिया और बुद्धिमान निगरानी क्षमताएं विद्युत व्यवधानों को रोकने और आवश्यक सेवाओं के निर्बाध संचालन को सुनिश्चित करने में मदद करती हैं.
8ऊर्जा प्रबंधन प्रणाली: सर्किट ब्रेकर की बुद्धिमान नियंत्रण सुविधाएं इसे ऊर्जा प्रबंधन प्रणाली के साथ संगत बनाती हैं।ऊर्जा खपत को अनुकूलित करने के लिए इसे स्मार्ट होम या बिल्डिंग ऑटोमेशन सिस्टम में एकीकृत किया जा सकता है, विद्युत मापदंडों की निगरानी, और लोड शेलडिंग या मांग प्रतिक्रिया कार्यों को सक्षम करें।
लाभः
1.छोटा आकार
2.हल्का वजन
3. रखरखाव मुक्त
4. एंटी कंडेन्सेशन
5प्रतिकूल मौसम और गंदे वातावरण के अनुकूल
संरचना:
1फ्रेम: फ्रेम सर्किट ब्रेकर के मुख्य संरचनात्मक घटक के रूप में कार्य करता है, आंतरिक घटकों के लिए समर्थन और आवास प्रदान करता है।
2विद्युत वाहक घटक: इन घटकों में संपर्क, कंडक्टर और विद्युत वाहक भाग शामिल हैं जो सर्किट ब्रेकर के माध्यम से विद्युत मार्ग बनाते हैं।वे वर्तमान के प्रवाह को संचालित करने और बाधित करने के लिए जिम्मेदार हैं.
3स्थायी चुंबक विधानसभाः स्थायी चुंबक विधानसभा सर्किट ब्रेकर का एक महत्वपूर्ण घटक है।इसमें स्थायी चुंबक होते हैं जो सर्किट ब्रेकर के ट्रिपिंग एक्शन को नियंत्रित करने के लिए चुंबकीय क्षेत्र उत्पन्न करते हैंचुंबकों को सावधानीपूर्वक तैनात किया जाता है ताकि कुशल और सटीक संचालन के लिए वांछित चुंबकीय बल प्रदान किया जा सके।
4ट्रिपिंग तंत्र: ट्रिपिंग तंत्र दोष या अधिभार की स्थिति का पता लगाने पर सर्किट ब्रेकर के खोलने के लिए जिम्मेदार है।एक बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर में, ट्रिपिंग तंत्र को बुद्धिमान नियंत्रण प्रणाली से प्राप्त दोष संकेतों पर तेजी से और सटीक रूप से प्रतिक्रिया करने के लिए डिज़ाइन किया गया है।
5बुद्धिमान नियंत्रण प्रणालीः बुद्धिमान नियंत्रण प्रणाली सर्किट ब्रेकर का मस्तिष्क है। इसमें आमतौर पर माइक्रोप्रोसेसर, सेंसर,और अन्य इलेक्ट्रॉनिक घटक जो विद्युत मापदंडों की निगरानी करते हैंनियंत्रण प्रणाली में दूरस्थ निगरानी, डेटा लॉगिंग,और अन्य प्रणालियों के साथ एकीकरण.
6सहायक घटक: विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर एक बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर में विभिन्न सहायक घटक मौजूद हो सकते हैं।इनमें संकेतकों को शामिल किया जा सकता है, सिग्नलिंग और नियंत्रण प्रयोजनों के लिए सहायक संपर्क, यांत्रिक इंटरलॉक, और बाहरी वायरिंग कनेक्शन के लिए टर्मिनल।
7घेरः सर्किट ब्रेकर को आमतौर पर पर्यावरण कारकों जैसे धूल, नमी और भौतिक क्षति से सुरक्षा प्रदान करने के लिए एक आवास के भीतर घेर लिया जाता है।आवरण धातु या उच्च गुणवत्ता वाले प्लास्टिक जैसी टिकाऊ सामग्री से बनाया जा सकता है.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | कार्य आवृत्ति(शुष्क परीक्षण/नमी परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
