एसी पोल माउंट सर्किट ब्रेकर उच्च वोल्टेज उच्च दक्षता स्मार्ट नियंत्रक के साथ ऑटो रीसेट वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:

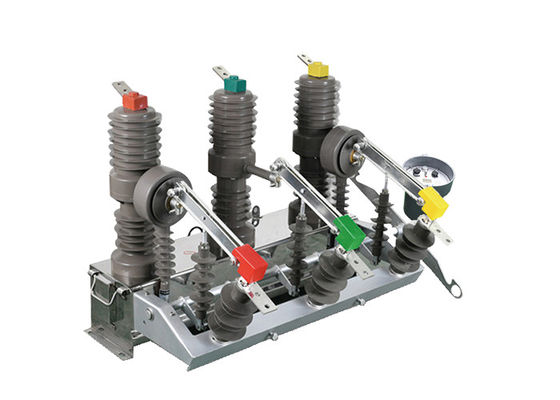

ZW32-12 पोल माउंटेड सर्किट ब्रेकर एक मजबूत वितरण उपकरण है जिसे बाहरी अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 12kV के नामित वोल्टेज और 50Hz की तीन-चरण एसी आवृत्ति पर काम करता है।इस सर्किट ब्रेकर मुख्य रूप से बाधित करने के लिए उपयोग किया जाता है और लोड करंट बंदइलेक्ट्रॉनिक प्रणालियों के भीतर अधिभार धारा और शॉर्ट सर्किट धारा।
ZW32-12 सर्किट ब्रेकर का एक प्रमुख लाभ इसकी बहुमुखी प्रतिभा है। यह विभिन्न सेटिंग्स में व्यापक उपयोग पाता है, जिसमें सबस्टेशन, औद्योगिक और खनन उद्यम वितरण प्रणाली,और ग्रामीण विद्युत नेटवर्कयह इसे सुरक्षा और नियंत्रण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उपयुक्त विकल्प बनाता है।
इसके अतिरिक्त, ZW32-12 सर्किट ब्रेकर एक अनुभागीय स्विच के रूप में कार्य कर सकता है, जो बिजली ग्रिड के कुशल संचालन की अनुमति देता है।वितरण नेटवर्क के विशिष्ट खंडों को रखरखाव या दोष प्रबंधन के उद्देश्यों के लिए अलग किया जा सकता है.
इसकी कार्यक्षमता को और बढ़ाने के लिए, ZW32-12 सर्किट ब्रेकर को एक नियंत्रक के साथ एकीकृत किया जा सकता है। यह एकीकरण वितरण नेटवर्क स्वचालन को प्राप्त करने में सक्षम बनाता है,दूरस्थ नियंत्रण को सुविधाजनक बनानायह सुविधा वितरण नेटवर्क की समग्र दक्षता और विश्वसनीयता में योगदान देती है।
नियंत्रक का परिचय:
नियंत्रक 485/232 इंटरफ़ेस के माध्यम से संचार का समर्थन करता है, जो दूरस्थ निगरानी और नियंत्रण की अनुमति देता है। यह ऑप्टिकल फाइबर या वायरलेस कनेक्शन के माध्यम से भी संवाद कर सकता है।
जब भारी स्विच का पता चलता है, तो डिवाइस स्थायी खराबी की स्थिति में स्वचालित रूप से ट्रिपिंग प्रक्रिया को तेज करता है। यह सुविधा ऐसी स्थितियों में सिस्टम को क्षति से बचाने में मदद करती है।
रिमोट/मैनुअल क्लोजिंग और रीलॉकिंगः उपयोगकर्ता के पास रिमोट या मैन्युअल रूप से सर्किट को बंद करने और फिर से बंद करने का विकल्प है।यदि उपयोगकर्ता किसी लाइन की मरम्मत के बाद बिजली बहाल करते समय ग्राउंडिंग स्विच निकालना भूल जाता है, सुरक्षा सुनिश्चित करने के लिए उपकरण ट्रिपिंग प्रक्रिया को तेज कर सकता है।
यह तीन पुनः बंद करने के देरी समय के समायोजन की अनुमति देता है। यह सुविधा एक गलती के बाद सर्किट को फिर से बंद करने से पहले उचित देरी निर्धारित करने में लचीलापन प्रदान करती है।
नियंत्रक के कूद बंद सर्किट में एक विरोधी गलत संचालन डिजाइन शामिल है। इसमें सर्किट के अनचाहे बंद होने को रोकने के लिए एक विरोधी कूद कार्य शामिल है।
नियंत्रक शून्य-क्रम धारा के आधार पर क्षेत्र में और क्षेत्र के बाहर के दोषों के बीच अंतर कर सकता है।यह क्षमता दोषों के स्थान की पहचान करने में मदद करती है और अधिक लक्षित समस्या निवारण और रखरखाव को सक्षम बनाती है.
गलत संचालन की रोकथामः रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है। यह डिज़ाइन सुविधा यह सुनिश्चित करती है कि स्विच गलती से ट्रिगर न हो,इस प्रकार अनचाहे कार्यों के जोखिम को कम करना.
आवेदनः
1सबस्टेशन: यह आम तौर पर मध्यम वोल्टेज बिजली वितरण की सुरक्षा और नियंत्रण के लिए इनडोर और आउटडोर सबस्टेशन दोनों में उपयोग किया जाता है।वैक्यूम सर्किट ब्रेकर दोष धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है, अधिभार धाराओं, और भार धाराओं, सबस्टेशन उपकरण की सुरक्षा।
2औद्योगिक और खनन उद्यम: औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटरों, ट्रांसफार्मरों,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
3.अस्पतालों और स्वास्थ्य सुविधाओं: ZW32-12 वैक्यूम सर्किट ब्रेकर का उपयोग अस्पतालों और स्वास्थ्य सुविधाओं में विद्युत प्रणालियों और चिकित्सा उपकरणों की सुरक्षा के लिए किया जाता है।यह विश्वसनीय सर्किट अवरोध और संभावित खतरों के खिलाफ सुरक्षा प्रदान करता है, महत्वपूर्ण चिकित्सा सेवाओं के निरंतर संचालन को सुनिश्चित करना।
4वाणिज्यिक और आवासीय भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक और आवासीय भवनों में विद्युत वितरण और सुरक्षा के लिए किया जाता है।यह विद्युत प्रणालियों की सुरक्षा सुनिश्चित करता है, अधिभार और शॉर्ट सर्किट को रोकने और विद्युत आग के जोखिम को कम करने के लिए।
5.स्मार्ट ग्रिड अनुप्रयोगः सर्किट ब्रेकर की बुद्धिमान नियंत्रण क्षमताएं इसे स्मार्ट ग्रिड अनुप्रयोगों के साथ संगत बनाती हैं।इसे दूरस्थ निगरानी के लिए स्मार्ट ग्रिड सिस्टम में एकीकृत किया जा सकता है।, दोष निदान और भार प्रबंधन, जो कि ग्रिड की समग्र दक्षता और विश्वसनीयता में योगदान देता है।
6इलेक्ट्रिक वाहन चार्जिंग स्टेशनः इलेक्ट्रिक वाहनों (ईवी) के बढ़ते अपनाने के साथ, ईवी चार्जिंग स्टेशनों में बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर का उपयोग किया जा सकता है।यह अतिप्रवाह और शॉर्ट सर्किट के खिलाफ तेजी से और सटीक सुरक्षा प्रदान करता है, सुरक्षित और विश्वसनीय चार्जिंग ऑपरेशन सुनिश्चित करता है।
संरचना:
1फ्रेम: फ्रेम सर्किट ब्रेकर के मुख्य संरचनात्मक घटक के रूप में कार्य करता है, आंतरिक घटकों के लिए समर्थन और आवास प्रदान करता है।
2विद्युत वाहक घटक: इन घटकों में संपर्क, कंडक्टर और विद्युत वाहक भाग शामिल हैं जो सर्किट ब्रेकर के माध्यम से विद्युत मार्ग बनाते हैं।वे वर्तमान के प्रवाह को संचालित करने और बाधित करने के लिए जिम्मेदार हैं.
3स्थायी चुंबक विधानसभाः स्थायी चुंबक विधानसभा सर्किट ब्रेकर का एक महत्वपूर्ण घटक है।इसमें स्थायी चुंबक होते हैं जो सर्किट ब्रेकर के ट्रिपिंग एक्शन को नियंत्रित करने के लिए चुंबकीय क्षेत्र उत्पन्न करते हैंचुंबकों को सावधानीपूर्वक तैनात किया जाता है ताकि कुशल और सटीक संचालन के लिए वांछित चुंबकीय बल प्रदान किया जा सके।
4ट्रिपिंग तंत्र: ट्रिपिंग तंत्र दोष या अधिभार की स्थिति का पता लगाने पर सर्किट ब्रेकर के खोलने के लिए जिम्मेदार है।एक बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर में, ट्रिपिंग तंत्र को बुद्धिमान नियंत्रण प्रणाली से प्राप्त दोष संकेतों पर तेजी से और सटीक रूप से प्रतिक्रिया करने के लिए डिज़ाइन किया गया है।
5बुद्धिमान नियंत्रण प्रणालीः बुद्धिमान नियंत्रण प्रणाली सर्किट ब्रेकर का मस्तिष्क है। इसमें आमतौर पर माइक्रोप्रोसेसर, सेंसर,और अन्य इलेक्ट्रॉनिक घटक जो विद्युत मापदंडों की निगरानी करते हैंनियंत्रण प्रणाली में दूरस्थ निगरानी, डेटा लॉगिंग,और अन्य प्रणालियों के साथ एकीकरण.
6सहायक घटक: विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर एक बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर में विभिन्न सहायक घटक मौजूद हो सकते हैं।इनमें संकेतकों को शामिल किया जा सकता है, सिग्नलिंग और नियंत्रण प्रयोजनों के लिए सहायक संपर्क, यांत्रिक इंटरलॉक, और बाहरी वायरिंग कनेक्शन के लिए टर्मिनल।
7घेरः सर्किट ब्रेकर को आमतौर पर पर्यावरण कारकों जैसे धूल, नमी और भौतिक क्षति से सुरक्षा प्रदान करने के लिए एक आवास के भीतर घेर लिया जाता है।आवरण धातु या उच्च गुणवत्ता वाले प्लास्टिक जैसी टिकाऊ सामग्री से बनाया जा सकता है.
स्थितिः
1.उंचाई 2000 मीटर से अधिक नहीं;
2परिवेश का वायु तापमान: -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गति 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | कार्य आवृत्ति(शुष्क परीक्षण/नमी परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
