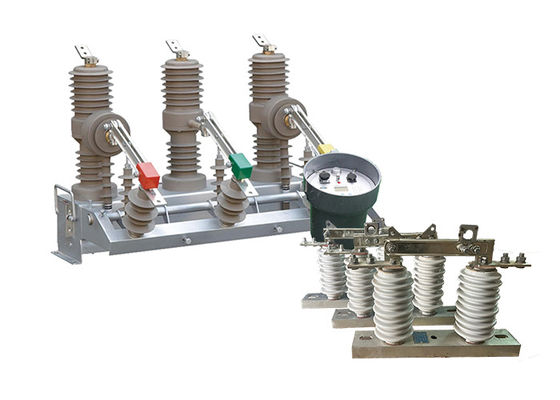

15kV एचवी पोल माउंट सर्किट ब्रेकर ऑटोमैटिक रीसेट सर्किट ब्रेकर के साथ वितरण प्रणाली के लिए सिरेमिक हुकस्टिक
उत्पाद का वर्णन:
ZW32-12 पोल माउंटेड सर्किट ब्रेकर एक मजबूत वितरण उपकरण है जिसे बाहरी अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 12kV के नामित वोल्टेज और 50Hz की तीन-चरण एसी आवृत्ति पर काम करता है।इस सर्किट ब्रेकर मुख्य रूप से बाधित करने के लिए उपयोग किया जाता है और लोड करंट बंदइलेक्ट्रॉनिक प्रणालियों के भीतर अधिभार धारा और शॉर्ट सर्किट धारा।
ZW32-12 सर्किट ब्रेकर का एक प्रमुख लाभ इसकी बहुमुखी प्रतिभा है। यह विभिन्न सेटिंग्स में व्यापक उपयोग पाता है, जिसमें सबस्टेशन, औद्योगिक और खनन उद्यम वितरण प्रणाली,और ग्रामीण विद्युत नेटवर्कयह इसे सुरक्षा और नियंत्रण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उपयुक्त विकल्प बनाता है।
इसके अतिरिक्त, ZW32-12 सर्किट ब्रेकर एक अनुभागीय स्विच के रूप में कार्य कर सकता है, जो बिजली ग्रिड के कुशल संचालन की अनुमति देता है।वितरण नेटवर्क के विशिष्ट खंडों को रखरखाव या दोष प्रबंधन के उद्देश्यों के लिए अलग किया जा सकता है.
इसकी कार्यक्षमता को और बढ़ाने के लिए, ZW32-12 सर्किट ब्रेकर को एक नियंत्रक के साथ एकीकृत किया जा सकता है। यह एकीकरण वितरण नेटवर्क स्वचालन को प्राप्त करने में सक्षम बनाता है,दूरस्थ नियंत्रण को सुविधाजनक बनानायह सुविधा वितरण नेटवर्क की समग्र दक्षता और विश्वसनीयता में योगदान देती है।
GW9-10 श्रृंखला हुकस्टिक एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।
दहुकस्टिकइसे एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है, जिसे विद्युत उपकरण तक पहुंचने के लिए बढ़ाया जा सकता है,और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्य करने की अनुमति देते हैं, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।
हुकस्टिक को विद्युत सर्किट में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो विद्युत उपकरण के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
नियंत्रक का परिचय:
नियंत्रक 485/232 इंटरफ़ेस के माध्यम से संचार का समर्थन करता है, जो दूरस्थ निगरानी और नियंत्रण की अनुमति देता है। यह ऑप्टिकल फाइबर या वायरलेस कनेक्शन के माध्यम से भी संवाद कर सकता है।
जब भारी स्विच का पता चलता है, तो डिवाइस स्थायी खराबी की स्थिति में स्वचालित रूप से ट्रिपिंग प्रक्रिया को तेज करता है। यह सुविधा ऐसी स्थितियों में सिस्टम को क्षति से बचाने में मदद करती है।
रिमोट/मैनुअल क्लोजिंग और रीलॉकिंगः उपयोगकर्ता के पास रिमोट या मैन्युअल रूप से सर्किट को बंद करने और फिर से बंद करने का विकल्प है।यदि उपयोगकर्ता किसी लाइन की मरम्मत के बाद बिजली बहाल करते समय ग्राउंडिंग स्विच निकालना भूल जाता है, सुरक्षा सुनिश्चित करने के लिए उपकरण ट्रिपिंग प्रक्रिया को तेज कर सकता है।
यह तीन पुनः बंद करने के देरी समय के समायोजन की अनुमति देता है। यह सुविधा एक गलती के बाद सर्किट को फिर से बंद करने से पहले उचित देरी निर्धारित करने में लचीलापन प्रदान करती है।
नियंत्रक के कूद बंद सर्किट में एक विरोधी गलत संचालन डिजाइन शामिल है। इसमें सर्किट के अनचाहे बंद होने को रोकने के लिए एक विरोधी कूद कार्य शामिल है।
नियंत्रक शून्य-क्रम धारा के आधार पर क्षेत्र में और क्षेत्र के बाहर के दोषों के बीच अंतर कर सकता है।यह क्षमता दोषों के स्थान की पहचान करने में मदद करती है और अधिक लक्षित समस्या निवारण और रखरखाव को सक्षम बनाती है.
गलत संचालन की रोकथामः रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है। यह डिज़ाइन सुविधा यह सुनिश्चित करती है कि स्विच गलती से ट्रिगर न हो,इस प्रकार अनचाहे कार्यों के जोखिम को कम करना.
संरचना:
लोड ब्रेक स्विच में खंभे, आधार और माउंटिंग, फिक्सिंग और लिफ्टिंग के लिए सस्पेंशन होते हैं।
1. वैक्यूम इंटरप्टर से लैस स्तंभ उच्च वोल्टेज लोड ब्रेक स्विच में स्थिर और विश्वसनीय ब्रेक प्रदर्शन है, कोई इग्निशन और विस्फोट खतरा नहीं है, सुरक्षा, रखरखाव मुक्त, छोटा आकार,हल्का वजन और लंबी सेवा जीवनआदि।
विशेषताएं
2लोड ब्रेक स्विच पूरी तरह से बंद है, अच्छी तन्यता, नमी के सबूत और dehumidifying के साथ। यह गर्म और नम क्षेत्र में उपयोग के लिए उपयुक्त है।
3लोड ब्रेक स्विच को बंद करने और खोलने का कार्य मैन्युअल या विद्युत या दूरस्थ रूप से किया जा सकता है।
4ऑपरेटिंग तंत्र उपन्यास, सरल, विश्वसनीय, छोटे आकार, यांत्रिक जीवन 10,000 गुना तक है, ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,वोल्टेज स्तर -220V-110V-48V-24V है जो चुना जा सकता है.
लाभः
1छोटे आकारः डिवाइस को एक कॉम्पैक्ट फॉर्म फैक्टर के साथ डिज़ाइन किया गया है, जिससे सीमित स्थान के वातावरण में आसान स्थापना की अनुमति मिलती है।इसका छोटा आकार इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहां स्थान एक बाधा है.
2.हल्का वजन: उपकरण हल्का है, जो परिवहन और स्थापना को सरल बनाता है।यह हैंडलिंग के दौरान भौतिक बोझ को कम करता है और मौजूदा प्रणालियों में माउंट या एकीकृत करना आसान बनाता है.
3रखरखाव-मुक्त: उपकरण को न्यूनतम रखरखाव की आवश्यकता के लिए डिज़ाइन किया गया है। यह टिकाऊ घटकों के साथ बनाया गया है और दीर्घकालिक विश्वसनीयता के लिए अनुकूलित है,लगातार निरीक्षण या प्रतिस्थापन की आवश्यकता को कम करनायह सुविधा रखरखाव गतिविधियों पर समय और संसाधनों की बचत करती है।
4एंटी-कंडेनसेशन: उपकरण में कंडेनसेशन को रोकने के उपाय शामिल हैं। इसमें नमी के निर्माण के जोखिम को कम करने के लिए सील या इन्सुलेशन जैसी सुरक्षा सुविधाएं शामिल हैं।यह इष्टतम प्रदर्शन बनाए रखने में मदद करता है और नमी के कारण संभावित क्षति से आंतरिक घटकों की रक्षा करता है.
5प्रतिकूल मौसम की स्थिति और गंदे वातावरण के अनुकूलः उपकरण को चुनौतीपूर्ण मौसम की स्थिति, जैसे चरम तापमान, आर्द्रता, या धूल और गंदगी के संपर्क में आने के लिए डिज़ाइन किया गया है।इसका मजबूत निर्माण और सुरक्षा सुविधाएं प्रतिकूल वातावरण में विश्वसनीय संचालन सुनिश्चित करती हैं, दोषों या प्रदर्शन में गिरावट के जोखिम को कम करता है।
आवेदनः
1विद्युत वितरण प्रणाली: सर्किट ब्रेकर का उपयोग विद्युत वितरण नेटवर्क में किया जा सकता है, जिसमें सबस्टेशन, स्विचगियर और वितरण पैनल शामिल हैं।इसकी बुद्धिमान नियंत्रण सुविधाएं बेहतर निगरानी और सुरक्षा क्षमताएं प्रदान करती हैं, जो वितरण प्रणाली के कुशल और विश्वसनीय संचालन की अनुमति देता है।
2औद्योगिक प्रतिष्ठान: सर्किट ब्रेकर औद्योगिक वातावरण में विद्युत उपकरण और मशीनरी की सुरक्षा के लिए उपयुक्त है। इसे मोटर नियंत्रण केंद्रों, नियंत्रण पैनलों,और प्रक्रिया स्वचालन प्रणाली, महत्वपूर्ण औद्योगिक प्रक्रियाओं की सुरक्षा और निर्बाध संचालन सुनिश्चित करना।
3नवीकरणीय ऊर्जा प्रणालीः सर्किट ब्रेकर नवीकरणीय ऊर्जा प्रणालियों जैसे सौर ऊर्जा संयंत्रों और पवन ऊर्जा संयंत्रों में उपयोग के लिए उपयुक्त है। यह सटीक दोष का पता लगाने और तेजी से ट्रिपिंग प्रदान करता है,संवेदनशील नवीकरणीय ऊर्जा उपकरणों की सुरक्षा सुनिश्चित करना और अतिभार या खराबी के कारण होने वाली क्षति को रोकना.
4इलेक्ट्रिक वाहन चार्जिंग स्टेशनः इलेक्ट्रिक वाहनों (ईवी) के बढ़ते अपनाने के साथ, ईवी चार्जिंग स्टेशनों में बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर का उपयोग किया जा सकता है।यह अतिप्रवाह और शॉर्ट सर्किट के खिलाफ तेजी से और सटीक सुरक्षा प्रदान करता है, सुरक्षित और विश्वसनीय चार्जिंग ऑपरेशन सुनिश्चित करता है।
5ऊर्जा प्रबंधन प्रणाली: सर्किट ब्रेकर की बुद्धिमान नियंत्रण सुविधाएं इसे ऊर्जा प्रबंधन प्रणाली के साथ संगत बनाती हैं।ऊर्जा खपत को अनुकूलित करने के लिए इसे स्मार्ट होम या बिल्डिंग ऑटोमेशन सिस्टम में एकीकृत किया जा सकता है, विद्युत मापदंडों की निगरानी, और लोड शेलडिंग या मांग प्रतिक्रिया कार्यों को सक्षम करें।
स्थितिः
1ऊंचाईः 2000 मीटर से अधिक नहीं;
2तापमानः -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गतिः 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
तकनीकी पैरामीटरः
ZW32-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
