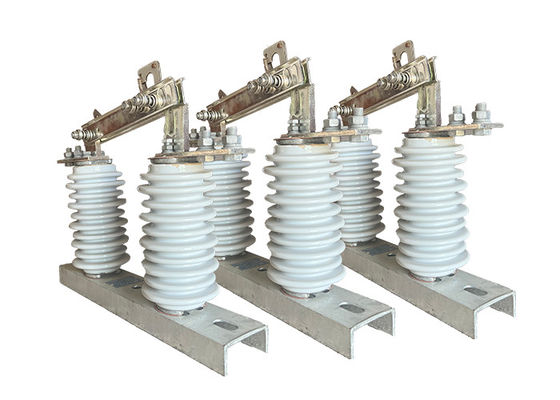

1250A 12kV-36kV Hv डिस्कनेक्ट स्विच टिकाऊ सुरक्षा या नियंत्रण के लिए स्वचालित रूप से/मनुअल रूप से संचालित
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक पोर्टेबल, उच्च वोल्टेज विद्युत स्विच है जिसका उपयोग रखरखाव और मरम्मत के प्रयोजनों के लिए विद्युत सर्किट को अलग करने के लिए किया जाता है।यह आम तौर पर मध्यम से उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में प्रयोग किया जाता है.
उच्च वोल्टेज डिस्कनेक्ट स्विच पोर्टेबल होने के लिए डिज़ाइन किया गया है और आसानी से उस स्थान पर ले जाया जा सकता है जहां इसकी आवश्यकता है। यह उच्च वोल्टेज स्तरों को संभालने में सक्षम है,आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक.
स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक खंड को अलग करने के लिए किया जाता है। इसमें दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है,ऑपरेटरों के लिए सर्किट की स्थिति को जानना आसान बनाना.
उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है, जिसमें स्विचिंग और अलगाव सर्किट, साथ ही ग्राउंडिंग और डी-एनर्जीइजिंग उपकरण शामिल हैं।यह विद्युत खतरों से ऑपरेटरों की रक्षा के लिए सुरक्षा सुविधाओं के साथ बनाया गया है, जैसे कि अछूता सामग्री जो जीवित भागों के साथ आकस्मिक संपर्क को रोकती है।
स्विच का उपयोग करना आसान है और इसे संचालित करने के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है। इसमें विनिमेय ब्लेड हैं जिन्हें आसानी से बदला जा सकता है, जिससे अधिक लचीलापन और बहुमुखी प्रतिभा की अनुमति मिलती है।
आवेदनः
1रखरखाव और मरम्मत: डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली लाइन के एक खंड को अलग करने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से काम करने की अनुमति देता है.
2लोड शेडिंगः पावर ओवरलोड होने की स्थिति में, डिस्कनेक्टर स्विच का उपयोग लोड शेडिंग और पावर लाइन या उपकरण को नुकसान से बचाने के लिए किया जा सकता है।
3दोष पृथक्करणः दोष की स्थिति में बिजली लाइन के एक खंड को अलग करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जा सकता है, जैसे कि शॉर्ट सर्किट या ग्राउंड दोष।इससे दोष नेटवर्क के अन्य हिस्सों में फैलने से बचता है और आगे क्षति का कारण बनता है.
4स्विचिंग ऑपरेशंसः डिस्कनेक्टर स्विच का उपयोग स्विचिंग ऑपरेशंस के लिए किया जाता है, जैसे कि बिजली स्रोतों को जोड़ना या डिस्कनेक्ट करना या नेटवर्क के विभिन्न हिस्सों में बिजली को पुनर्निर्देशित करना।
5सुरक्षाः डिस्कनेक्टर स्विच का उपयोग अक्सर बिजली लाइन और उपकरण को क्षति से बचाने के लिए सर्किट ब्रेकर और फ्यूज जैसे अन्य सुरक्षा उपकरणों के साथ किया जाता है।
6नवीकरणीय ऊर्जाः नवीकरणीय ऊर्जा स्रोतों जैसे पवन और सौर ऊर्जा के बढ़ते उपयोग के साथ, इन स्रोतों को बिजली ग्रिड से जोड़ने और डिस्कनेक्ट करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जाता है।
इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत पर स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
स्थितिः
1.उंचाई 1000 मीटर से अधिक नहीं है
2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;
3. हवा का दबाव 700Pa से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;
5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;
6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।
और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से इन्सुलेटर की इन्सुलेशन और चालकता क्षमता को प्रभावित करते हैं
7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
