12kV 630A एचवी एसी उच्च दक्षतापावर डिस्कनेक्ट स्विच Gb 1985-2014 आउटडोर वैक्यूम सर्किट ब्रेकर के साथ कम जोखिम
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली ट्रांसमिशन और वितरण प्रणालियों में आवश्यक घटक हैं,क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।
ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबे से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।
कई प्रकार के उच्च वोल्टेज डिस्कनेक्ट स्विच हैं, जिनमें एयर-ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर-ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और रखरखाव किया जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए,जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज डिस्कनेक्ट स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने के लिए सुरक्षित हैं।
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
संरचना:

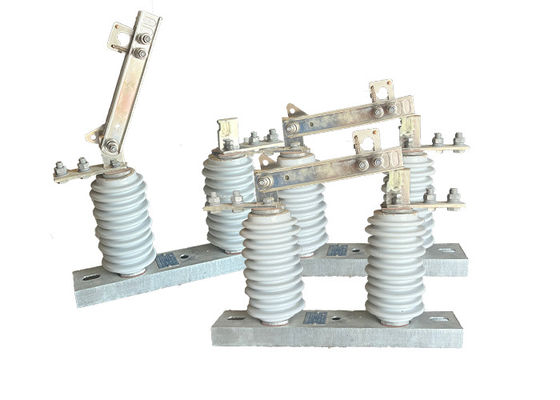

वर्णित उत्पाद एक आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है।चाकू बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित है और अलग से स्थिर संपर्क सिर के साथ जुड़ा हुआ है. प्रत्येक पक्ष को संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है।जो गर्मी अपव्यय सतह को बढ़ाता है और तापमान वृद्धि को कम करता हैयह चाकू की यांत्रिक शक्ति में योगदान देता है और शॉर्ट सर्किट के खिलाफ इसे गतिशील रूप से थर्मल स्थिर बनाता है।
संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भाग और स्थिर संपर्क पर स्थिर लॉक हुक खोलने के लिए लॉक डिवाइस बनाते हैं। जब ब्रेक बंद होता है,उपकरण स्वयं-लॉकिंग है, ताकि ब्रेक चाकू अपने स्वयं के वजन या विद्युत शक्ति की क्रिया के कारण गिर न जाए, जिससे ब्रेक बिना कारण खोला जा सके।
यह उत्पाद आमतौर पर विद्युत पारेषण और वितरण प्रणालियों में उपयोग किया जाता है और विद्युत ग्रिड के उचित कार्य को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।इन स्विचों के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए, और केवल योग्य और प्रशिक्षित कर्मियों को ही उनका संचालन और रखरखाव करने की अनुमति दी जानी चाहिए।
लाभः
1सरल संरचना: अलगाव स्विच को एक सरल संरचना के साथ डिज़ाइन किया गया है, जिससे इसे समझना और संचालित करना आसान हो जाता है।
कम रखरखावः इसके डिजाइन और निर्माण के कारण, अलगाव स्विच को न्यूनतम रखरखाव की आवश्यकता होती है, जिससे लगातार निरीक्षण और मरम्मत की आवश्यकता कम हो जाती है।
2उच्च तोड़ने और बंद करने की रैखिकताः अलगाव स्विच में उत्कृष्ट तोड़ने और बंद करने की रैखिकता है, जिससे स्विचिंग संचालन के दौरान सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।
3उच्च विश्वसनीयताः स्विच को विश्वसनीय प्रदर्शन प्रदान करने के लिए बनाया गया है, जिससे ऑपरेशन के दौरान खराबी या विफलताओं का जोखिम कम हो जाता है।
4अंतरराष्ट्रीय मानकों से तुलनीय: GW9-12 ((W) सीरीज के आइसोलेशन स्विच घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों के स्तर को पूरा करते हैं या उससे अधिक होते हैं।बाजार में इसकी संगतता और प्रतिस्पर्धात्मकता सुनिश्चित करना.
आवेदनः
1विद्युत ग्रिड: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच विद्युत ग्रिड में एक महत्वपूर्ण घटक है, जहां इसका उपयोग रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिए किया जाता है।इससे यह सुनिश्चित होता है कि बिजली ग्रिड चालू और विश्वसनीय रहे।, यहां तक कि रखरखाव या मरम्मत की गतिविधियों के दौरान भी।
2विद्युत सबस्टेशन: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग विद्युत सबस्टेशन में भी किया जाता है।जब इसका उपयोग व्यक्तिगत ट्रांसफार्मर या अन्य उपकरण के रखरखाव या मरम्मत के लिए पृथक करने के लिए किया जाता हैइससे यह सुनिश्चित होता है कि सबस्टेशन रखरखाव या मरम्मत गतिविधियों के दौरान भी चालू और विश्वसनीय रहे।
3नवीकरणीय ऊर्जा प्रणालियाँ: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग नवीकरणीय ऊर्जा प्रणालियों, जैसे पवन और सौर ऊर्जा संयंत्रों में भी किया जाता है।रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिएयह यह सुनिश्चित करने में मदद करता है कि नवीकरणीय ऊर्जा प्रणाली रखरखाव या मरम्मत गतिविधियों के दौरान भी परिचालन और विश्वसनीय बनी रहे।
स्थितिः
1.उंचाई 1000 मीटर से अधिक नहीं है
2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;
3. हवा का दबाव 700Pa से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;
5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;
6साधारण प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।
और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से पृथक की इन्सुलेशन और प्रवाह क्षमता को प्रभावित करते हैं
7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
