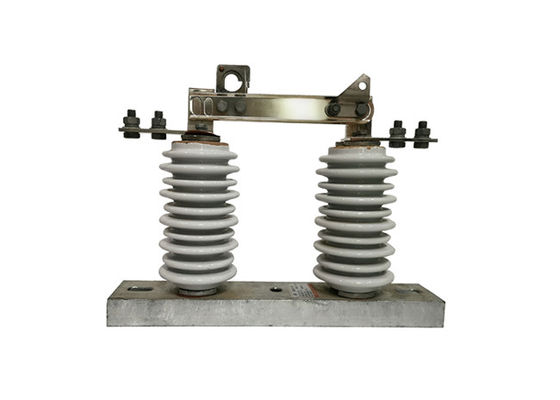

GW9-10/1000A पोर्सिलेन सिंगल फेज हाई वोल्टेज डिस्कनेक्ट स्विच वैक्यूम आउटडोर डिस्कनेक्टर

GW9-10/1000A पोर्सिलेन सिंगल फेज हाई वोल्टेज डिस्कनेक्ट स्विच वैक्यूम आउटडोर डिस्कनेक्टर

उत्पाद का वर्णनः

GW9-10/1000A सिंगल फेज हाई वोल्टेज डिस्कनेक्ट स्विच एक विद्युत स्विच है जिसका उपयोग सिंगल फेज हाई वोल्टेज सर्किट को उसके बिजली स्रोत से अलग करने के लिए किया जाता है।यह आमतौर पर रखरखाव या मरम्मत के प्रयोजनों के लिए सर्किट के एक विशिष्ट खंड में बिजली को डिस्कनेक्ट करने का एक सुरक्षित साधन प्रदान करने के लिए बिजली वितरण प्रणालियों में उपयोग किया जाता है. स्विच में आम तौर पर संपर्कों का एक सेट होता है जिसे आवेदन के आधार पर मैन्युअल या स्वचालित रूप से खोला या बंद किया जा सकता है। जब स्विच बंद स्थिति में होता है,वर्तमान सर्किट के माध्यम से प्रवाह कर सकते हैं, और जब स्विच खुला है, सर्किट बिजली स्रोत से डिस्कनेक्ट है।

संरचना:

इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत पर स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.

ऑपरेशन:

1 तैयारीःस्विच को चालू करने से पहले सर्किट को बंद कर दिया जाना चाहिए और किसी भी विद्युत खतरों को रोकने के लिए ठीक से ग्राउंड किया जाना चाहिए। स्विच को क्षति या पहनने के किसी भी संकेत के लिए निरीक्षण किया जाना चाहिए।
2 स्विच बंद करना:स्विच को बंद करने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को बंद स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से जोड़ता है,सर्किट के माध्यम से धारा के प्रवाह की अनुमति.
3 स्विच खोलनाःस्विच खोलने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को खुली स्थिति में ले जाता है।धारा के प्रवाह को बाधित करना.
4 आर्क प्रबंधन:जब स्विच खोला जाता है, तो संपर्कों के बीच एक विद्युत चाप हो सकता है, जो खतरनाक हो सकता है और स्विच को नुकसान पहुंचा सकता है।स्विच को आर्क स्लैश या ब्लोआउट कॉइल्स जैसे उपकरणों से लैस किया जा सकता है.
5 सुरक्षाःउच्च वोल्टेज डिस्कनेक्ट स्विच के ऑपरेटरों को विद्युत खतरों को रोकने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना चाहिए। इसमें व्यक्तिगत सुरक्षा उपकरण पहनना, टीमों में काम करना,और लॉकआउट/टैगआउट प्रक्रियाओं के बाद.
