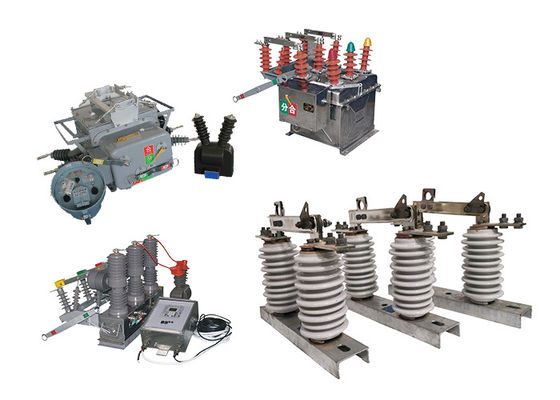

अधिकतम 1250A आउटडोर हाई वोल्टेज ओवरहेड डिस्कनेक्ट स्विच का उपयोग इलेक्ट्रिकल वैक्यूम सर्किट ब्रेकर के साथ किया जाता है
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग उच्च वोल्टेज बिजली प्रणालियों में रखरखाव या सुरक्षा उद्देश्यों के लिए नेटवर्क के अनुभागों को अलग करने के लिए किया जाता है।स्विच आम तौर पर एक पोल या अन्य समर्थन संरचना पर घुड़सवार है और प्रणाली के बाकी हिस्सों से एक ऊपरी बिजली लाइन को डिस्कनेक्ट करने के लिए प्रयोग किया जाता है.
उच्च वोल्टेज डिस्कनेक्ट स्विच को उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है और अक्सर बाहरी स्थानों में स्थापित किया जाता है।वे स्थिर और चल संपर्क के एक सेट है कि एक हवा अंतर द्वारा अलग कर रहे हैं के होते हैं. जब स्विच बंद स्थिति में होता है, तो संपर्क एक दूसरे के संपर्क में होते हैं, जिससे सर्किट के माध्यम से धारा बहने की अनुमति मिलती है। जब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.
उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय परिस्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.
उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
संरचना:
वर्णित उत्पाद एक आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है।चाकू बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित है और अलग से स्थिर संपर्क सिर के साथ जुड़ा हुआ है. प्रत्येक पक्ष को संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में रखा जाता है।जो गर्मी अपव्यय सतह को बढ़ाता है और तापमान वृद्धि को कम करता हैयह चाकू की यांत्रिक शक्ति में योगदान देता है और इसे शॉर्ट सर्किट के खिलाफ गतिशील रूप से थर्मल स्थिर बनाता है।
संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण बनाते हैं। जब ब्रेक बंद है,उपकरण स्वयं-लॉकिंग है, ताकि ब्रेक चाकू अपने स्वयं के वजन या विद्युत शक्ति की क्रिया के कारण गिर न जाए, जिससे ब्रेक बिना कारण खोला जा सके।
यह उत्पाद आमतौर पर विद्युत पारेषण और वितरण प्रणालियों में उपयोग किया जाता है और विद्युत ग्रिड के उचित कार्य को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।इन स्विचों के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए, और केवल योग्य और प्रशिक्षित कर्मियों को ही उनका संचालन और रखरखाव करने की अनुमति दी जानी चाहिए।
वर्णित उत्पाद एक आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है।चाकू बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित है और अलग से स्थिर संपर्क सिर के साथ जुड़ा हुआ है. प्रत्येक पक्ष को संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में रखा जाता है।जो गर्मी अपव्यय सतह को बढ़ाता है और तापमान वृद्धि को कम करता हैयह चाकू की यांत्रिक शक्ति में योगदान देता है और इसे शॉर्ट सर्किट के खिलाफ गतिशील रूप से थर्मल स्थिर बनाता है।
संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण बनाते हैं। जब ब्रेक बंद है,उपकरण स्वयं-लॉकिंग है, ताकि ब्रेक चाकू अपने स्वयं के वजन या विद्युत शक्ति की क्रिया के कारण गिर न जाए, जिससे ब्रेक बिना कारण खोला जा सके।
यह उत्पाद आमतौर पर विद्युत पारेषण और वितरण प्रणालियों में उपयोग किया जाता है और विद्युत ग्रिड के उचित कार्य को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।इन स्विचों के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए, और केवल योग्य और प्रशिक्षित कर्मियों को ही उनका संचालन और रखरखाव करने की अनुमति दी जानी चाहिए।
शर्तें:
विशेषताएं:
1उच्च वोल्टेज और वर्तमान संभाल क्षमताः उच्च वोल्टेज डिस्कनेक्ट स्विच उच्च वोल्टेज बिजली प्रणालियों में आम तौर पर पाए जाने वाले उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं,और आम तौर पर 69 kV और उससे अधिक के लिए नामित हैं.
2स्थिर और चलती संपर्कः उच्च वोल्टेज डिस्कनेक्ट स्विच में स्थिर और चलती संपर्कों का एक सेट होता है जो एक वायु अंतर द्वारा अलग किए जाते हैं। जब स्विच बंद हो जाता है, तो स्विच बंद हो जाता है।संपर्क एक दूसरे के संपर्क में हैंजब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं, जिससे सर्किट के माध्यम से धारा का प्रवाह बाधित हो जाता है।
3मैन्युअल या मोटर चालित संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर मैन्युअल या मोटर चालित किया जा सकता है।मोटर चालित स्विच दूरस्थ संचालन की अनुमति देते हैं, जो सुरक्षा और सुविधा में सुधार कर सकता है।
4बाहरी निर्माणः उच्च वोल्टेज डिस्कनेक्ट स्विच बाहरी उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर स्टील या एल्यूमीनियम जैसी टिकाऊ सामग्री से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए निर्मित हैं, जैसे कि चरम तापमान, हवा, बारिश और धूल।
5दृश्य संकेतक: उच्च वोल्टेज डिस्कनेक्ट स्विच में अक्सर स्विच की स्थिति दिखाने के लिए दृश्य संकेतक होते हैं, जैसे कि खुला या बंद।यह ऑपरेटरों को जल्दी और आसानी से स्विच की स्थिति निर्धारित करने के लिए अनुमति देता है.
6सुरक्षा सुविधाएं: उच्च वोल्टेज डिस्कनेक्ट स्विच को सुरक्षा सुविधाओं के साथ डिजाइन किया गया है ताकि श्रमिकों और जनता को विद्युत खतरों से बचाया जा सके।जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्कइन सुविधाओं में सुरक्षा इंटरलॉक, ग्राउंडिंग प्रावधान और चेतावनी लेबल शामिल हो सकते हैं।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
