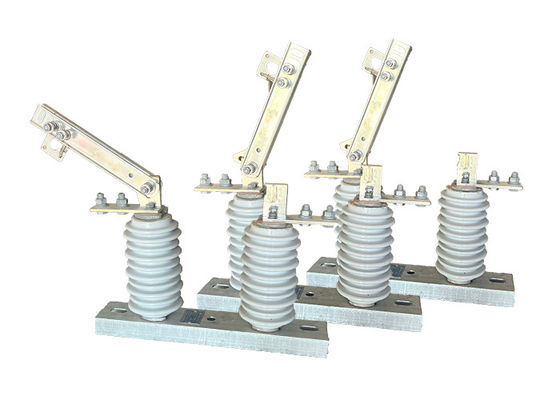

विद्युत S&C लोडबस्टर डिस्कनेक्ट स्विच पोर्सिलेन उच्च वोल्टेज डिस्कनेक्ट स्विच नवीकरणीय ऊर्जा प्रणाली पर लागू
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए एक ऊपरी विद्युत संचरण लाइन के एक खंड को अलग करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में प्रयोग किया जाता है, जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाते हैं।
स्विच एक ऊपरी संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल, और बाहरी विद्युत प्रणालियों में आने वाली कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।इसमें एक लंबवत, या ऊपर-नीचे, स्विच संपर्कों को संलग्न या विच्छेदन करने के लिए आंदोलन, जो आम तौर पर तांबे या अन्य प्रवाहकीय सामग्री से बने होते हैं।
डिस्कनेक्ट स्विच को ट्रांसमिशन लाइन में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली के झटके या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है।यह अक्सर अन्य सुरक्षा उपकरणों के साथ संयोजन में प्रयोग किया जाता हैविद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए जमीनीकरण स्विच और सर्ज अरेस्टर्स जैसे उपकरण।
कुल मिलाकर, उच्च वोल्टेज डिस्कनेक्ट स्विच आधुनिक विद्युत संचरण प्रणालियों का एक महत्वपूर्ण घटक है, जो विद्युत ग्रिड के विश्वसनीय और सुरक्षित संचालन को सुनिश्चित करता है।
विशेषताएं:
1स्विचगियर एकीकरण: उच्च वोल्टेज अलगाव स्विच आमतौर पर स्विचगियर प्रणालियों में एकीकृत होते हैं, जिनमें अन्य सुरक्षा उपकरण जैसे सर्किट ब्रेकर, फ्यूज और रिले शामिल होते हैं।यह एकीकरण उच्च वोल्टेज सर्किट के व्यापक नियंत्रण और सुरक्षा की अनुमति देता है, सुरक्षित और कुशल संचालन सुनिश्चित करता है।
2रिमोट ऑपरेशन: कई हाई वोल्टेज आइसोलेटर स्विच रिमोट ऑपरेशन क्षमताओं से लैस होते हैं, जिससे उन्हें एक केंद्रीकृत स्थान से नियंत्रित किया जा सकता है।यह सुविधा संभावित खतरनाक वातावरण में मैन्युअल संचालन की आवश्यकता को समाप्त करके सुविधा और सुरक्षा को बढ़ाती है.
3आर्क दमन: उच्च वोल्टेज अलगाव स्विच को स्विच खोलने या बंद करने पर विद्युत आर्क के गठन और प्रसार को दमन करने के लिए डिज़ाइन किया गया है। आर्क दमन तकनीक,जैसे कि आर्क स्लैश या आर्क बुझाने वाले कक्षों का उपयोग करना, स्विच और आसपास के उपकरणों को नुकसान पहुंचाने के जोखिम को कम करने के साथ-साथ विद्युत दुर्घटनाओं की संभावना को कम करने में मदद करता है।
4दोष का पता लगानेः कुछ उच्च वोल्टेज अलगाव स्विच दोष का पता लगाने के तंत्र से लैस हैं जो असामान्य स्थितियों का पता लगा सकते हैं, जैसे कि अत्यधिक धारा या वोल्टेज,और एक स्वचालित स्विच खोलने ट्रिगरयह क्षमता दोषपूर्ण खंड को तेजी से अलग करके और आगे के क्षति को रोकने से सर्किट की समग्र सुरक्षा को बढ़ाती है।
5मॉड्यूलरता और स्केलेबिलिटीः उच्च वोल्टेज अलगाव स्विच अक्सर मॉड्यूलर होने के लिए डिज़ाइन किए जाते हैं, जिससे विद्युत प्रणाली में आसान स्थापना, प्रतिस्थापन या विस्तार की अनुमति मिलती है।यह मॉड्यूलरता लचीलापन और स्केलेबिलिटी को सक्षम करती है, जिससे सिस्टम को बदलती परिचालन आवश्यकताओं के अनुकूल बनाना सुविधाजनक हो जाता है।
1विद्युत झटकाः उच्च वोल्टेज डिस्कनेक्ट स्विच यदि उन्हें ठीक से नहीं संभाला जाता है तो संभावित घातक विद्युत झटका दे सकते हैं।यह तब हो सकता है जब स्विच को खोलने से पहले इसे ठीक से अलग नहीं किया जाता है या उपकरण में कोई खराबी होती है.
2.आर्क फ्लैश: जब उच्च वोल्टेज डिस्कनेक्ट स्विच खोले जाते हैं, तो एक आर्क फ्लैश हो सकता है, जो गर्मी, प्रकाश और दबाव के रूप में महत्वपूर्ण मात्रा में ऊर्जा जारी कर सकता है। इससे जलन हो सकती है,आंखों की क्षति, और अन्य चोटें।
3उपकरण की खराबी: उच्च वोल्टेज डिस्कनेक्ट स्विच खराब हो सकते हैं यदि उन्हें ठीक से बनाए नहीं रखा जाता है या यदि वे अतिभारित होते हैं। इससे उपकरण क्षति, विद्युत आग और अन्य खतरे हो सकते हैं।
4पर्यावरणीय जोखिमः उच्च वोल्टेज डिस्कनेक्ट स्विच अक्सर बाहरी वातावरण में स्थित होते हैं, जहां वे अत्यधिक मौसम की स्थिति के संपर्क में आ सकते हैं, जैसे कि तेज हवाएं, भारी बारिश,और बिजली के झटकेये स्थितियां उपकरण का संचालन या रखरखाव करने वाले कर्मियों के लिए अतिरिक्त सुरक्षा जोखिम पैदा कर सकती हैं।
पी.एस.
उच्च वोल्टेज डिस्कनेक्ट स्विच से जुड़े जोखिमों को कम करने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग करना शामिल है।लॉकआउट और टैगआउट प्रक्रियाओं के बाद, और यह सुनिश्चित करना कि केवल योग्य और प्रशिक्षित कर्मियों को ही उपकरण का संचालन और रखरखाव करने की अनुमति है।उपकरण का नियमित रखरखाव और परीक्षण उपकरण की विफलता और अन्य खतरों के जोखिम को कम करने में भी मदद कर सकता है.
एक उच्च वोल्टेज विद्युत अलगाव का मुख्य कार्य उच्च वोल्टेज एसी कंडक्टर और समर्थन संरचना के बीच विद्युत अलगाव प्रदान करना है,और कंडक्टर के वजन का समर्थन करने के लिएयह उच्च स्तर के वोल्टेज और विद्युत धारा का सामना करने के लिए डिज़ाइन किया गया है, और आमतौर पर उन सामग्रियों से बना होता है जो विद्युत आर्किंग और संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं,जैसे कि चीनी मिट्टी या पॉलिमर.
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गंदे प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
