1000A उच्च वोल्टेज GW9-10 डिस्कनेक्ट स्विच 12kV आउटडोर वैक्यूम सर्किट ब्रेकर के साथ स्वचालित रूप से संचालित
उत्पाद का वर्णनः
उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली ट्रांसमिशन और वितरण प्रणालियों में एक महत्वपूर्ण भूमिका निभाते हैं।मरम्मत कार्यइन स्विचों का डिजाइन और निर्माण उच्च वोल्टेज और धाराओं को संभालने की उनकी क्षमता पर केंद्रित है,साथ ही कठोर पर्यावरणीय परिस्थितियों का सामना करना पड़ता है.
विभिन्न प्रकार के उच्च वोल्टेज डिस्कनेक्ट स्विच, जैसे कि एयर-ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच, विशिष्ट अनुप्रयोग के आधार पर विभिन्न फायदे प्रदान करते हैं।एयर-ब्रेक स्विच सबसे आम हैं और सर्किट को बाधित करने के लिए शारीरिक रूप से अलग करने वाले संपर्कों पर निर्भर हैं. तेल से डूबे स्विच आर्किंग को रोकने के लिए तेल से भरे जाते हैं, जिससे वे उच्च वोल्टेज अनुप्रयोगों के लिए उपयुक्त होते हैं। गैस-अलगाव स्विच अलगाव के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं,अधिक कॉम्पैक्ट डिजाइन के लिए अनुमति देता है.
उच्च वोल्टेज डिस्कनेक्ट स्विच के संचालन और रखरखाव के लिए उचित प्रशिक्षण के साथ योग्य कर्मियों की आवश्यकता होती है।जिसमें व्यक्तिगत सुरक्षा उपकरण का उपयोग और लॉकआउट/टैगआउट प्रोटोकॉल का पालन शामिल हैइन स्विचों की उचित कार्यक्षमता और सुरक्षा को सत्यापित करने के लिए नियमित रखरखाव और परीक्षण भी महत्वपूर्ण हैं।
आवेदनः
1सबस्टेशन अलगावः सबस्टेशन में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग ट्रांसफार्मर, सर्किट ब्रेकर और अन्य उपकरणों को रखरखाव या मरम्मत के लिए बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
2ट्रांसमिशन लाइन अलगाव: उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग रखरखाव, मरम्मत या आपात स्थिति के दौरान बिजली प्रवाह को रोकने के लिए उच्च वोल्टेज ट्रांसमिशन लाइन के अनुभागों को अलग करने के लिए किया जाता है।
3संधारित्र बैंक स्विचिंगः संधारित्र बैंक वाली बिजली प्रणालियों में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के लिए संधारित्र बैंक को बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
4लोड शेडिंगः अधिभार या अन्य आपात स्थिति के मामले में, बिजली प्रणाली के कुछ वर्गों को डिस्कनेक्ट करके लोड शेडिंग के लिए उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग किया जा सकता है।
5दोष पृथक्करणः उपकरण को क्षति से बचाने और बिजली आपूर्ति की निरंतरता सुनिश्चित करने के लिए बिजली प्रणाली के दोषपूर्ण वर्गों को अलग करने के लिए उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग किया जाता है।
ऑपरेशन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक इन्सुलेटर का उपयोग कर आधार से प्रवाहकीय भाग को अलग करता है ताकि एक सामान्य कामकाजी इन्सुलेशन दूरी सुनिश्चित की जा सके और प्रवाहकीय भाग, इन्सुलेटर को तय किया जा सके,और एक एकीकृत स्विचिंग डिवाइस के रूप में आधारजब यह खुली स्थिति में होता है, तो सामान्य कार्य वोल्टेज का सामना करने के लिए एक दृश्य अंतर और उचित ब्रेक इन्सुलेशन दूरी होती है।यह विश्वसनीय रूप से सामान्य कार्य करंट और शॉर्ट सर्किट गलती करंट ले जा सकता हैएक विशेष आर्क बुझाने वाले उपकरण की उपस्थिति के कारण, इसका उपयोग केवल वोल्टेज के साथ सर्किट स्विच करने के लिए किया जा सकता है लेकिन कोई भार नहीं।खोलने और बंद करने के संचालन एक अछूता हुक का उपयोग कर किया जाता है खींचने के लिए या इंटरलॉक में गोल छेद धक्का, गतिशील इंटरलॉक हुक को हटाने और स्थिर इंटरलॉक हुक के साथ संलग्न करने के लिए।
संरचना:

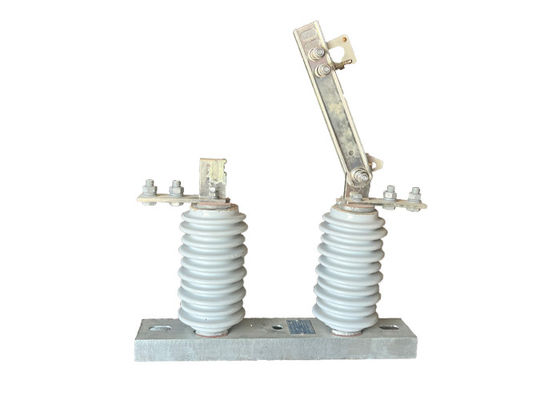

इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण अपने आप गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
