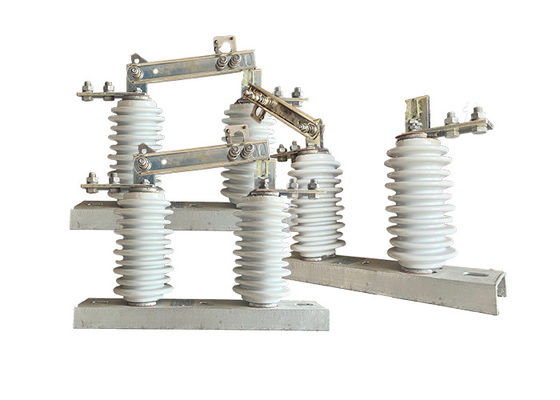

उच्च वोल्टेज डिस्कनेक्ट स्विच वैक्यूम सर्किट ब्रेकर के साथ समन्वित ग्रे रंग 12-36kV लोडबस्टर डिस्कनेक्ट स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
इन्हें उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है, और इन्हें अक्सर बाहरी स्थानों पर स्थापित किया जाता है, जहां उन्हें कठोर पर्यावरणीय परिस्थितियों जैसे कि चरम तापमान, हवा,इसलिए, वे इन परिस्थितियों का सामना करने के लिए बनाए गए हैं और अक्सर टिकाऊ सामग्री जैसे स्टील या एल्यूमीनियम से बने होते हैं।
उच्च वोल्टेज डिस्कनेक्ट स्विच विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर विभिन्न प्रकार और विन्यास में आते हैं। उदाहरण के लिए, कुछ डिस्कनेक्ट स्विच इनडोर उपयोग के लिए डिज़ाइन किए गए हैं,जबकि अन्य बाहरी उपयोग के लिए उपयुक्त हैंकुछ को मैन्युअल रूप से संचालित करने के लिए डिज़ाइन किया गया है, जबकि अन्य स्वचालित हैं और दूरस्थ रूप से संचालित किए जा सकते हैं।
सर्किट को अलग करने के अपने प्राथमिक कार्य के अलावा, डिस्कनेक्ट स्विच में अन्य महत्वपूर्ण विशेषताएं भी होती हैं, जैसे कि उनकी स्थिति (खुली या बंद) का दृश्य संकेत प्रदान करना,और यह सुनिश्चित करना कि सर्किट जब अलगावकर्ता खुला है बिजली नहीं है.
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
संरचना:
इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत पर स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.
सुरक्षा जोखिमः
1विद्युत झटकाः उच्च वोल्टेज डिस्कनेक्ट स्विच यदि उन्हें ठीक से नहीं संभाला जाता है तो संभावित घातक विद्युत झटका दे सकते हैं।यह तब हो सकता है जब स्विच को खोलने से पहले इसे ठीक से अलग नहीं किया जाता है या उपकरण में कोई खराबी होती है.
2.आर्क फ्लैश: जब उच्च वोल्टेज डिस्कनेक्ट स्विच खोले जाते हैं, तो एक आर्क फ्लैश हो सकता है, जो गर्मी, प्रकाश और दबाव के रूप में महत्वपूर्ण मात्रा में ऊर्जा जारी कर सकता है। इससे जलन हो सकती है,आंखों की क्षति, और अन्य चोटें।
3उपकरण की खराबी: उच्च वोल्टेज डिस्कनेक्ट स्विच खराब हो सकते हैं यदि उन्हें ठीक से बनाए नहीं रखा जाता है या यदि वे अतिभारित होते हैं। इससे उपकरण क्षति, विद्युत आग और अन्य खतरे हो सकते हैं।
4पर्यावरणीय जोखिमः उच्च वोल्टेज डिस्कनेक्ट स्विच अक्सर बाहरी वातावरण में स्थित होते हैं, जहां वे अत्यधिक मौसम की स्थिति के संपर्क में आ सकते हैं, जैसे कि तेज हवाएं, भारी बारिश,और बिजली के झटकेये स्थितियां उपकरण का संचालन या रखरखाव करने वाले कर्मियों के लिए अतिरिक्त सुरक्षा जोखिम पैदा कर सकती हैं।
कार्यः
एक उच्च वोल्टेज विद्युत अलगाव का मुख्य कार्य उच्च वोल्टेज एसी कंडक्टर और समर्थन संरचना के बीच विद्युत अलगाव प्रदान करना है,और कंडक्टर के वजन का समर्थन करने के लिएयह उच्च स्तर के वोल्टेज और विद्युत धारा का सामना करने के लिए डिज़ाइन किया गया है, और आमतौर पर उन सामग्रियों से बना होता है जो विद्युत आर्किंग और संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं,जैसे कि चीनी मिट्टी या पॉलिमर.
आवेदनः
1.अलगाव: जब अलगाव स्विच खुली स्थिति में होता है, तो यह विद्युत सर्किट में एक भौतिक अंतर बनाता है,जो विद्युत रूप से स्विच के दोनों ओर ट्रांसमिशन लाइन के खंड को अलग करता हैयह विद्युत ऊर्जा को लाइन के माध्यम से बहने से रोकता है, जो स्विच के नीचे उपकरण को नुकसान से बचाने में मदद कर सकता है।
2.ज्वार सुरक्षा: अलगाव स्विच का उपयोग अक्सर ज्वार रोक के साथ किया जाता है,जो कि बिजली के झटके या अन्य विद्युत व्यवधानों के कारण होने वाले वोल्टेज में वृद्धि से बचाने के लिए डिज़ाइन किए गए हैंअलगाव स्विच और सर्ज अरेस्टर्स का संयोजन ट्रांसमिशन लाइन से अधिक विद्युत ऊर्जा को हटाकर उपकरण को नुकसान से बचाने में मदद करता है।
3रखरखाव सुरक्षाः ट्रांसमिशन लाइन में एक दृश्य ब्रेक प्रदान करके, अलगाव स्विच यह सुनिश्चित करने में मदद करता है कि रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना लाइन पर सुरक्षित रूप से काम किया जा सके।यह उपकरण और उस पर काम करने वाले लोगों दोनों की रक्षा करने में मदद करता है.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
