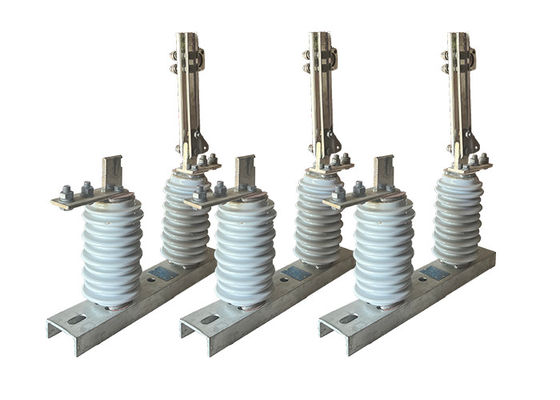

GB/T11022-2011 औद्योगिक सबस्टेशन 1000A के लिए बाहरी वैक्यूम सर्किट ब्रेकर के साथ उपयोग किया जाने वाला उच्च वोल्टेज डिस्कनेक्ट स्विच
उत्पाद का वर्णनः
उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
इन्हें उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है, और इन्हें अक्सर बाहरी स्थानों पर स्थापित किया जाता है, जहां उन्हें कठोर पर्यावरणीय परिस्थितियों जैसे कि चरम तापमान, हवा,इसलिए, वे इन परिस्थितियों का सामना करने के लिए बनाए गए हैं और अक्सर टिकाऊ सामग्री जैसे स्टील या एल्यूमीनियम से बने होते हैं।
उच्च वोल्टेज डिस्कनेक्ट स्विच विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर विभिन्न प्रकार और विन्यास में आते हैं। उदाहरण के लिए, कुछ डिस्कनेक्ट स्विच इनडोर उपयोग के लिए डिज़ाइन किए गए हैं,जबकि अन्य बाहरी उपयोग के लिए उपयुक्त हैंकुछ को मैन्युअल रूप से संचालित करने के लिए डिज़ाइन किया गया है, जबकि अन्य स्वचालित हैं और दूरस्थ रूप से संचालित किए जा सकते हैं।
उच्च वोल्टेज डिस्कनेक्ट स्विच में सर्किट को अलग करने के अपने प्राथमिक कार्य के अलावा अन्य महत्वपूर्ण विशेषताएं भी होती हैं,जैसे कि उनकी स्थिति का दृश्य संकेत प्रदान करना (खुला या बंद), और यह सुनिश्चित करना कि अलगावकर्ता खुला होने पर सर्किट को ऊर्जा न मिले।
वैक्यूम सर्किट ब्रेकर के साथ संबंधः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
1सर्किट का अवरोधः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या किसी खराबी की स्थिति में विद्युत सर्किट का अवरोध करने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
2समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
3सुरक्षा और रखरखावः डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
विशेषताएं:
स्विचगियर एकीकरणः उच्च वोल्टेज अलगाव स्विच आमतौर पर स्विचगियर प्रणालियों में एकीकृत होते हैं, जिनमें अन्य सुरक्षा उपकरण जैसे सर्किट ब्रेकर, फ्यूज और रिले शामिल होते हैं।यह एकीकरण उच्च वोल्टेज सर्किट के व्यापक नियंत्रण और सुरक्षा की अनुमति देता है, सुरक्षित और कुशल संचालन सुनिश्चित करता है।
रिमोट ऑपरेशन: कई हाई वोल्टेज आइसोलेटर स्विच रिमोट ऑपरेशन क्षमताओं से लैस होते हैं, जिससे उन्हें एक केंद्रीकृत स्थान से नियंत्रित किया जा सकता है।यह सुविधा संभावित खतरनाक वातावरण में मैन्युअल संचालन की आवश्यकता को समाप्त करके सुविधा और सुरक्षा को बढ़ाती है.
आर्क दमन: उच्च वोल्टेज अलगाव स्विच को स्विच खोलने या बंद करने पर विद्युत आर्क के गठन और प्रसार को दमन करने के लिए डिज़ाइन किया गया है। आर्क दमन तकनीक,जैसे कि आर्क स्लैश या आर्क बुझाने वाले कक्षों का उपयोग करना, स्विच और आसपास के उपकरणों को नुकसान पहुंचाने के जोखिम को कम करने के साथ-साथ विद्युत दुर्घटनाओं की संभावना को कम करने में मदद करता है।
दोष का पता लगाना: कुछ उच्च वोल्टेज अलगाव स्विच दोष का पता लगाने के तंत्र से लैस हैं जो असामान्य स्थितियों का पता लगा सकते हैं, जैसे कि अत्यधिक वर्तमान या वोल्टेज,और एक स्वचालित स्विच खोलने ट्रिगरयह क्षमता दोषपूर्ण खंड को तेजी से अलग करके और आगे के क्षति को रोकने से सर्किट की समग्र सुरक्षा को बढ़ाती है।
मॉड्यूलरता और स्केलेबिलिटी: उच्च वोल्टेज अलगाव स्विच अक्सर मॉड्यूलर होने के लिए डिज़ाइन किए जाते हैं, जिससे विद्युत प्रणाली में आसान स्थापना, प्रतिस्थापन या विस्तार की अनुमति मिलती है।यह मॉड्यूलरता लचीलापन और स्केलेबिलिटी को सक्षम करती है, जिससे सिस्टम को बदलती परिचालन आवश्यकताओं के अनुकूल बनाना सुविधाजनक हो जाता है।
आवेदनः
1रखरखाव और मरम्मत: डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली लाइन के एक खंड को अलग करने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से काम करने की अनुमति देता है.
2लोड शेडिंगः पावर ओवरलोड होने की स्थिति में, डिस्कनेक्टर स्विच का उपयोग लोड शेडिंग और पावर लाइन या उपकरण को नुकसान से बचाने के लिए किया जा सकता है।
3दोष पृथक्करणः दोष की स्थिति में बिजली लाइन के एक खंड को अलग करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जा सकता है, जैसे कि शॉर्ट सर्किट या ग्राउंड दोष।इससे दोष नेटवर्क के अन्य हिस्सों में फैलने से बचता है और आगे क्षति का कारण बनता है.
4स्विचिंग ऑपरेशंसः डिस्कनेक्टर स्विच का उपयोग स्विचिंग ऑपरेशंस के लिए किया जाता है, जैसे कि बिजली स्रोतों को जोड़ना या डिस्कनेक्ट करना या नेटवर्क के विभिन्न हिस्सों में बिजली को पुनर्निर्देशित करना।
5सुरक्षाः डिस्कनेक्टर स्विच का उपयोग अक्सर बिजली लाइन और उपकरण को क्षति से बचाने के लिए सर्किट ब्रेकर और फ्यूज जैसे अन्य सुरक्षा उपकरणों के साथ किया जाता है।
6नवीकरणीय ऊर्जाः नवीकरणीय ऊर्जा स्रोतों जैसे पवन और सौर ऊर्जा के बढ़ते उपयोग के साथ, इन स्रोतों को बिजली ग्रिड से जोड़ने और डिस्कनेक्ट करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जाता है।
स्थितिः
1.उंचाई 1000 मीटर से अधिक नहीं है
2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;
3. हवा का दबाव 700Pa से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;
5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;
6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।
और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से इन्सुलेटर की इन्सुलेशन और चालकता क्षमता को प्रभावित करते हैं
7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
