12kV 1000A पोर्टेबल हुकस्टिक संचालित डिस्कनेक्ट स्विच आउटडोर सबस्टेशन के लिए सिरेमिक हाई वोल्टेज डिस्कनेक्ट स्विच
उत्पाद का वर्णनः
उच्च वोल्टेज डिस्कनेक्ट स्विच, जिसे आइसोलेटर स्विच के रूप में भी जाना जाता है, विशेष रूप से विद्युत सर्किट के एक खंड को उसके बिजली स्रोत से डिस्कनेक्ट या अलग करने के लिए डिज़ाइन किया गया है।यह सर्किट में भौतिक ब्रेक प्रदान करता है, जिससे रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से उपकरण पर काम करने की अनुमति मिलती है। डिस्कनेक्ट आइसोलेटर सर्किट ब्रेकर की तरह कोई आर्क-एग्सेटिंग क्षमता प्रदान नहीं करता है।
उच्च वोल्टेज बिजली प्रणालियों में,उच्च वोल्टेजडिस्कनेक्ट स्विचऔर वैक्यूम सर्किट ब्रेक अक्सर एक साथ काम करने के लिए समन्वित कर रहे हैं। सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है,जबकि डिस्कनेक्ट आइसोलेटर का उपयोग शारीरिक रूप से सर्किट को अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है.
उच्च वोल्टेज अलगाव स्विच रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय हो और काम करने के लिए सुरक्षित हो।
आवेदनः
उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली ट्रांसमिशन और वितरण प्रणालियों में आवश्यक घटक हैं,क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।
ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबा से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।
उच्च वोल्टेज डिस्कनेक्ट स्विच के कई प्रकार हैं, जिनमें एयर-ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर-ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और रखरखाव किया जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए,जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज डिस्कनेक्ट स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने में सुरक्षित हैं।
ऑपरेशन:
1दृश्य संकेतक: उच्च वोल्टेज डिस्कनेक्ट स्विच में दृश्य संकेतक हो सकते हैं, जैसे कि स्थिति संकेतक या स्थिति प्रकाश, जिससे स्विच की स्थिति (खुली या बंद) की स्पष्ट दृश्यता प्रदान की जा सके।ये संकेतक ऑपरेटरों को जल्दी से स्विच की स्थिति का पता लगाने में मदद करते हैं और एक सक्रिय सर्किट के साथ आकस्मिक संपर्क से बचते हैं.
2इंटरलॉकिंग तंत्र: कुछ उच्च वोल्टेज डिस्कनेक्ट स्विच इंटरलॉकिंग तंत्र से लैस होते हैं जो स्विच को कुछ शर्तों के तहत खोलने या बंद होने से रोकते हैं। उदाहरण के लिए,एक स्विच में एक यांत्रिक या विद्युत इंटरलॉक हो सकता है जिसके लिए स्विच को संचालित करने से पहले सर्किट को डी-एनेर्जी करने की आवश्यकता होती है, सुरक्षा में वृद्धि।
3दूरस्थ संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को नियंत्रण प्रणालियों या उपकरणों का उपयोग करके दूरस्थ रूप से संचालित किया जा सकता है। दूरस्थ संचालन स्विच के निकट होने के लिए कर्मियों की आवश्यकता को कम करता है,विद्युत खतरों के जोखिम को कम करना और परिचालन दक्षता में सुधार करना।
4पर्यावरणीय स्थायित्वः उच्च वोल्टेज डिस्कनेक्ट स्विच को अक्सर कठोर पर्यावरणीय परिस्थितियों, जैसे चरम तापमान, आर्द्रता और संक्षारक वातावरण का सामना करने के लिए डिज़ाइन किया जाता है।इसमें मजबूत आवरण हो सकते हैं, सीलेंट और कोटिंग्स चुनौतीपूर्ण वातावरण में विश्वसनीय संचालन और दीर्घायु सुनिश्चित करने के लिए।
5दोष का पता लगाने और संकेतः उन्नत उच्च वोल्टेज डिस्कनेक्ट स्विच में दोष का पता लगाने और संकेत देने के तंत्र शामिल हो सकते हैं। ये प्रणाली सर्किट में असामान्य स्थितियों का पता लगा सकती हैं,जैसे कि ओवर करंट या शॉर्ट सर्किट, और संभावित समस्याओं के बारे में ऑपरेटरों को चेतावनी देने के लिए दृश्य या श्रव्य अलार्म प्रदान करते हैं, त्वरित कार्रवाई को सुविधाजनक बनाते हैं और क्षति को कम से कम करते हैं।
संरचना:

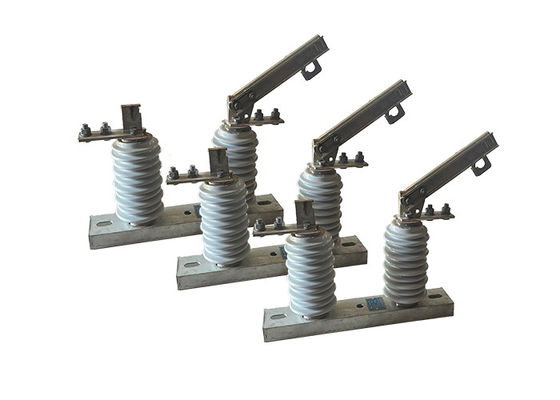

वर्णित उत्पाद एक आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है।चाकू बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित है और अलग से स्थिर संपर्क सिर के साथ जुड़ा हुआ है. प्रत्येक पक्ष को संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में रखा जाता है।जो गर्मी अपव्यय सतह को बढ़ाता है और तापमान वृद्धि को कम करता हैयह चाकू की यांत्रिक शक्ति में योगदान देता है और इसे शॉर्ट सर्किट के खिलाफ गतिशील रूप से थर्मल स्थिर बनाता है।
संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण बनाते हैं। जब ब्रेक बंद है,उपकरण स्वयं-लॉकिंग है, ताकि ब्रेक चाकू अपने स्वयं के वजन या विद्युत शक्ति की क्रिया के कारण गिर न जाए, जिससे ब्रेक बिना कारण खोला जा सके।
यह उत्पाद आमतौर पर विद्युत पारेषण और वितरण प्रणालियों में उपयोग किया जाता है और विद्युत ग्रिड के उचित कार्य को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।इन स्विचों के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए, और केवल योग्य और प्रशिक्षित कर्मियों को ही उनका संचालन और रखरखाव करने की अनुमति दी जानी चाहिए।
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
