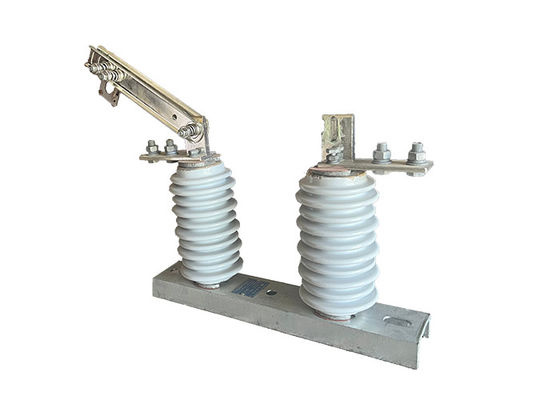

12kV 630A उच्च वोल्टेज GW9-10 डिस्कनेक्ट स्विच अधिकतम 36kV आसान संचालन के साथ आउटडोर वितरण प्रणाली के लिए
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक पोर्टेबल, उच्च वोल्टेज विद्युत स्विच है जिसका उपयोग रखरखाव और मरम्मत के प्रयोजनों के लिए विद्युत सर्किट को अलग करने के लिए किया जाता है।यह आम तौर पर मध्यम से उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में प्रयोग किया जाता है.
उच्च वोल्टेज डिस्कनेक्ट स्विच पोर्टेबल होने के लिए डिज़ाइन किया गया है और आसानी से उस स्थान पर ले जाया जा सकता है जहां इसकी आवश्यकता है। यह उच्च वोल्टेज स्तरों को संभालने में सक्षम है,आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक.
स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक खंड को अलग करने के लिए किया जाता है। इसमें दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है,ऑपरेटरों के लिए सर्किट की स्थिति को जानना आसान बनाना.
उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है, जिसमें स्विचिंग और आइसोलेशन सर्किट, साथ ही ग्राउंडिंग और डी-एनेर्जी उपकरण शामिल हैं।यह विद्युत खतरों से ऑपरेटरों की रक्षा के लिए सुरक्षा सुविधाओं के साथ बनाया गया है, जैसे कि अछूता सामग्री जो जीवित भागों के साथ आकस्मिक संपर्क को रोकती है।
स्विच का उपयोग करना आसान है और इसे संचालित करने के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है। इसमें विनिमेय ब्लेड हैं जिन्हें आसानी से बदला जा सकता है, जिससे अधिक लचीलापन और बहुमुखी प्रतिभा की अनुमति मिलती है।
आवेदनः
1विद्युत ग्रिड: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच विद्युत ग्रिड में एक महत्वपूर्ण घटक है, जहां इसका उपयोग रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिए किया जाता है।इससे यह सुनिश्चित होता है कि बिजली ग्रिड चालू और विश्वसनीय रहे।, यहां तक कि रखरखाव या मरम्मत की गतिविधियों के दौरान भी।
2विद्युत सबस्टेशन: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग विद्युत सबस्टेशन में भी किया जाता है।जब इसका उपयोग व्यक्तिगत ट्रांसफार्मर या अन्य उपकरण के रखरखाव या मरम्मत के लिए पृथक करने के लिए किया जाता हैइससे यह सुनिश्चित होता है कि सबस्टेशन रखरखाव या मरम्मत गतिविधियों के दौरान भी चालू और विश्वसनीय रहे।
3नवीकरणीय ऊर्जा प्रणालियाँः ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग नवीकरणीय ऊर्जा प्रणालियों में भी किया जाता है, जैसे पवन और सौर ऊर्जा संयंत्र,रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिएयह यह सुनिश्चित करने में मदद करता है कि नवीकरणीय ऊर्जा प्रणाली रखरखाव या मरम्मत गतिविधियों के दौरान भी परिचालन और विश्वसनीय बनी रहे।
सुरक्षा जोखिमः
विद्युत झटका:उच्च वोल्टेज डिस्कनेक्ट स्विच यदि ठीक से नहीं चलाए जाते हैं तो संभावित घातक बिजली का झटका दे सकते हैं।यह तब हो सकता है जब स्विच को खोलने से पहले इसे ठीक से अलग नहीं किया जाता है या उपकरण में कोई खराबी होती है.
2आर्क फ्लैशःजब उच्च वोल्टेज डिस्कनेक्ट स्विच खोले जाते हैं, तो एक आर्क फ्लैश हो सकता है, जो गर्मी, प्रकाश और दबाव के रूप में ऊर्जा की एक महत्वपूर्ण मात्रा जारी कर सकता है। इससे जलन, आंखों की क्षति हो सकती है,और अन्य चोटें.
उपकरण की विफलता:उच्च वोल्टेज के डिस्कनेक्ट स्विच खराब हो सकते हैं यदि उन्हें ठीक से बनाए नहीं रखा जाता या यदि वे ओवरलोड हो जाते हैं। इससे उपकरण क्षतिग्रस्त हो सकते हैं, बिजली की आग लग सकती है और अन्य खतरे हो सकते हैं।
4पर्यावरण संबंधी जोखिमःउच्च वोल्टेज डिस्कनेक्ट स्विच अक्सर बाहरी वातावरण में स्थित होते हैं, जहां वे अत्यधिक मौसम की स्थिति के संपर्क में आ सकते हैं, जैसे कि तेज हवाएं, भारी बारिश और बिजली के झटके।इन स्थितियों से उपकरण का संचालन या रखरखाव करने वाले कर्मियों के लिए अतिरिक्त सुरक्षा जोखिम पैदा हो सकते हैं।.
पी.एस.
उच्च वोल्टेज डिस्कनेक्ट स्विच से जुड़े जोखिमों को कम करने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग करना शामिल है।लॉकआउट और टैगआउट प्रक्रियाओं के बाद, और यह सुनिश्चित करना कि केवल योग्य और प्रशिक्षित कर्मियों को ही उपकरण का संचालन और रखरखाव करने की अनुमति है।उपकरण का नियमित रखरखाव और परीक्षण उपकरण की विफलता और अन्य खतरों के जोखिम को कम करने में भी मदद कर सकता है.
1स्विच पर नियमित परीक्षण और रखरखाव करना ताकि इसका उचित कामकाज सुनिश्चित हो सके। इसमें स्विच के इन्सुलेशन प्रतिरोध का परीक्षण करना, सुरक्षा इंटरलॉक के कामकाज की पुष्टि करना शामिल है।और किसी भी असामान्य हीटिंग या कंपन के लिए जाँच.
2स्विच पर रखरखाव या मरम्मत कार्य करने से पहले लॉकआउट/टैगआउट प्रक्रिया लागू करें।इस प्रक्रिया में काम के दौरान आकस्मिक ऊर्जा को रोकने के लिए स्विच को लॉक और टैग करना शामिल है, सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
3स्विच पर काम करने वाले कर्मियों को पर्याप्त प्रशिक्षण प्रदान करना। प्रशिक्षण में उचित हैंडलिंग, संचालन और रखरखाव प्रक्रियाएं शामिल होनी चाहिए।साथ ही स्विच के साथ जुड़े संभावित खतरों.
4एक व्यापक सुरक्षा प्रबंधन प्रणाली लागू करें जिसमें नियमित सुरक्षा ऑडिट, खतरे के आकलन और घटना रिपोर्टिंग शामिल हैं।सुरक्षा के लिए यह सक्रिय दृष्टिकोण दुर्घटनाओं या चोटों के कारण होने से पहले संभावित जोखिमों की पहचान करने और उनसे निपटने में मदद करता है.
5. बंद या सीमित स्थानों में स्थित उच्च वोल्टेज अलगाव स्विच के लिए उचित वेंटिलेशन और शीतलन प्रणाली सुनिश्चित करें। 6.पर्याप्त वेंटिलेशन गर्मी को दूर करने में मदद करता है और स्विच को गर्म होने से रोकता है, जिससे खराबी या आग लग सकती है।
स्थितिः
1निर्दिष्ट क्षेत्र में अधिकतम ऊंचाई समुद्र तल से 1000 मीटर से अधिक नहीं है। यह ऊंचाई सीमा उपकरण की स्थापना और संचालन के लिए प्रासंगिक है।
2परिवेश के हवा के तापमान की कुछ सीमाएं हैं। अधिकतम तापमान +40°C से अधिक नहीं होना चाहिए, और न्यूनतम तापमान विशिष्ट क्षेत्र के आधार पर भिन्न हो सकता है। सामान्य क्षेत्रों में,न्यूनतम तापमान -30°C से नीचे नहीं गिरना चाहिए, जबकि पैरामोस क्षेत्रों में, यह -40 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700 पास्कल (पा) से अधिक नहीं होना चाहिए, जो लगभग 34 मीटर प्रति सेकंड की हवा की गति से मेल खाता है।यह सीमा यह सुनिश्चित करती है कि उपकरण इसकी कार्यक्षमता या संरचनात्मक अखंडता को खतरे में डाले बिना हवा के बल का सामना कर सके.
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं होनी चाहिए। यह भूकंपीय गतिविधि की अधिकतम तीव्रता को संदर्भित करता है जिसे उपकरण क्षतिग्रस्त होने के बिना सहन कर सकता है।भूकंप की तीव्रता को मापने के लिए उपयोग किया जाने वाला विशिष्ट पैमाने क्षेत्र या देश पर निर्भर हो सकता है.
5कार्य वातावरण में लगातार तेज कंपन नहीं होना चाहिए। यह आवश्यकता यह सुनिश्चित करती है कि उपकरण सामान्य परिचालन स्थितियों में स्थिर और कार्यशील रहे।अत्यधिक कंपन से अलगाव के प्रदर्शन और जीवन काल पर असर पड़ सकता है.
6सामान्य प्रकार के अलगावकर्ताओं को उन स्थानों पर स्थापित किया जाना चाहिए जो गैस, धुएं, रासायनिक जमाव, नमक स्प्रे कोहरे, धूल और अन्य विस्फोटक या संक्षारक पदार्थों से दूर रखे जाते हैं।इन सामग्रियों को अलग करनेवाला की इन्सुलेशन और संवाहक क्षमताओं पर हानिकारक प्रभाव पड़ सकता है, जो इसके प्रदर्शन और सुरक्षा को खतरे में डाल सकता है।
7प्रदूषण प्रतिरोधी प्रकार के अलगावकारों को गंभीर प्रदूषण वाले क्षेत्रों में उपयोग के लिए डिज़ाइन किया गया है।विस्फोटक पदार्थों या आग का कारण बन सकती सामग्री की कोई उपस्थिति नहीं होनी चाहिएयह आवश्यकता यह सुनिश्चित करती है कि चुनौतीपूर्ण पर्यावरणीय परिस्थितियों के बावजूद अलगावकर्ता सुरक्षित और कार्यात्मक रहे।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
