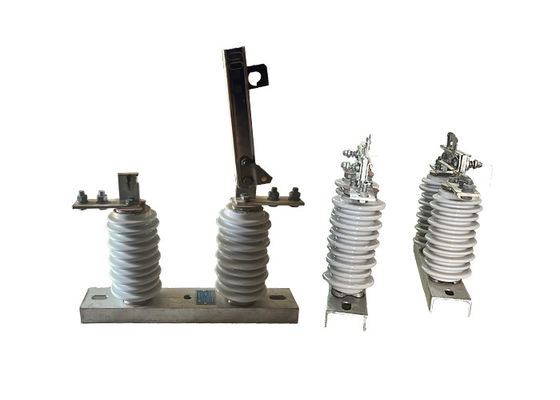

सिरेमिक हाई वोल्टेज डिस्कनेक्ट स्विच 50 हर्ट्ज आउटडोर वितरण के लिए आसानी से संचालित शक्तिशाली ऊर्ध्वाधर ब्रेक स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए एक ऊपरी विद्युत संचरण लाइन के एक खंड को अलग करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में प्रयोग किया जाता है, जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाते हैं।
डिस्कनेक्टर स्विच एक ओवरहेड संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल,और बाहरी विद्युत प्रणालियों में पाए जाने वाले कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया हैइसमें स्विच के संपर्कों को जोड़ने या हटाने के लिए एक ऊर्ध्वाधर या ऊपर-नीचे की गति होती है, जो आमतौर पर तांबे या अन्य प्रवाहकीय सामग्रियों से बने होते हैं।
आईडी डिस्कनेक्ट स्विच को ट्रांसमिशन लाइन में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली की चोट या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है।यह अक्सर अन्य सुरक्षा उपकरणों के साथ संयोजन में प्रयोग किया जाता हैविद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए, जमीनी स्विच और सर्ज अटैचर्स जैसे उपकरण।
कुल मिलाकर, उच्च वोल्टेज डिस्कनेक्ट स्विच आधुनिक विद्युत संचरण प्रणालियों का एक महत्वपूर्ण घटक है, जो विद्युत ग्रिड के विश्वसनीय और सुरक्षित संचालन को सुनिश्चित करता है।
आवेदन
उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली ट्रांसमिशन और वितरण प्रणालियों में आवश्यक घटक हैं,क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।
ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबे से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।
कई प्रकार के उच्च वोल्टेज डिस्कनेक्ट स्विच हैं, जिनमें एयर-ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर-ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और रखरखाव किया जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए,जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज डिस्कनेक्ट स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने के लिए सुरक्षित हैं।
सुरक्षा जोखिमः
1स्विचगियर एकीकरणः उच्च वोल्टेज अलगाव स्विच आमतौर पर स्विचगियर प्रणालियों में एकीकृत होते हैं, जिनमें अन्य सुरक्षा उपकरण जैसे सर्किट ब्रेकर, फ्यूज और रिले शामिल होते हैं।यह एकीकरण उच्च वोल्टेज सर्किट के व्यापक नियंत्रण और सुरक्षा की अनुमति देता है, सुरक्षित और कुशल संचालन सुनिश्चित करता है।
2रिमोट ऑपरेशन: कई हाई वोल्टेज आइसोलेटर स्विच रिमोट ऑपरेशन क्षमताओं से लैस होते हैं, जिससे उन्हें एक केंद्रीकृत स्थान से नियंत्रित किया जा सकता है।यह सुविधा संभावित खतरनाक वातावरण में मैन्युअल संचालन की आवश्यकता को समाप्त करके सुविधा और सुरक्षा को बढ़ाता है.
3आर्क दमन: उच्च वोल्टेज अलगाव स्विच को स्विच खोलने या बंद करने पर विद्युत आर्क के गठन और प्रसार को दमन करने के लिए डिज़ाइन किया गया है। आर्क दमन तकनीक,जैसे कि आर्क स्लैश या आर्क बुझाने वाले कक्षों का उपयोग करना, स्विच और आसपास के उपकरणों को नुकसान पहुंचाने के जोखिम को कम करने के साथ-साथ विद्युत दुर्घटनाओं की संभावना को कम करने में मदद करता है।
4दोष का पता लगानेः कुछ उच्च वोल्टेज अलगाव स्विच दोष का पता लगाने के तंत्र से लैस हैं जो असामान्य स्थितियों का पता लगा सकते हैं, जैसे कि अत्यधिक धारा या वोल्टेज,और एक स्वचालित स्विच खोलने ट्रिगरयह क्षमता दोषपूर्ण खंड को तेजी से अलग करके और आगे क्षति को रोककर सर्किट की समग्र सुरक्षा को बढ़ाती है।
5मॉड्यूलरता और स्केलेबिलिटीः उच्च वोल्टेज अलगाव स्विच अक्सर मॉड्यूलर होने के लिए डिज़ाइन किए जाते हैं, जिससे विद्युत प्रणाली में आसान स्थापना, प्रतिस्थापन या विस्तार की अनुमति मिलती है।यह मॉड्यूलरता लचीलापन और स्केलेबिलिटी को सक्षम करती है, जिससे सिस्टम को बदलती परिचालन आवश्यकताओं के अनुकूल बनाना सुविधाजनक हो जाता है।
सुरक्षा युक्तियाँ:
1स्विच पर नियमित परीक्षण और रखरखाव करना ताकि इसका उचित कामकाज सुनिश्चित हो सके। इसमें स्विच के इन्सुलेशन प्रतिरोध का परीक्षण करना, सुरक्षा इंटरलॉक के कामकाज की पुष्टि करना शामिल है।और किसी भी असामान्य हीटिंग या कंपन के लिए जाँच.
2स्विच पर रखरखाव या मरम्मत कार्य करने से पहले लॉकआउट/टैगआउट प्रक्रिया लागू करें।इस प्रक्रिया में काम के दौरान आकस्मिक ऊर्जा को रोकने के लिए स्विच को लॉक और टैग करना शामिल है, सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
3स्विच पर काम करने वाले कर्मियों को पर्याप्त प्रशिक्षण प्रदान करना। प्रशिक्षण में उचित हैंडलिंग, संचालन और रखरखाव प्रक्रियाएं शामिल होनी चाहिए।साथ ही स्विच के साथ जुड़े संभावित खतरों.
4एक व्यापक सुरक्षा प्रबंधन प्रणाली लागू करें जिसमें नियमित सुरक्षा लेखा परीक्षा, जोखिम आकलन और घटना रिपोर्टिंग शामिल है।सुरक्षा के लिए यह सक्रिय दृष्टिकोण दुर्घटनाओं या चोटों के कारण होने से पहले संभावित जोखिमों की पहचान करने और उनसे निपटने में मदद करता है.
5. बंद या सीमित स्थानों में स्थित उच्च वोल्टेज अलगाव स्विच के लिए उचित वेंटिलेशन और शीतलन प्रणाली सुनिश्चित करें। 6.पर्याप्त वेंटिलेशन गर्मी को दूर करने में मदद करता है और स्विच को गर्म होने से रोकता है, जिससे खराबी या आग लग सकती है।
विशेषताएं:
1 सुरक्षा: हुकस्टिक स्विच की मुख्य विशेषता सुरक्षा है। यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना बिजली के स्रोत से सर्किट को सुरक्षित रूप से डिस्कनेक्ट करने की अनुमति देता है।
2 रिमोट ऑपरेशन: स्विच को एक लंबी पोल या "हुकस्टिक" का उपयोग करके सुरक्षित दूरी से संचालित किया जा सकता है, जो उच्च वोल्टेज उपकरण के निकट होने के लिए कर्मियों की आवश्यकता को समाप्त करता है।
3 उपयोग में आसानः हुकस्टिक स्विच को इस्तेमाल करने में आसान बनाया गया है और इसे चलाने के लिए कम से कम प्रशिक्षण की आवश्यकता होती है।
4 टिकाऊपन: इनका निर्माण कठोर परिस्थितियों जैसे कि अत्यधिक तापमान, आर्द्रता और संक्षारक पदार्थों से बचने के लिए किया गया है।
5 उच्च वोल्टेज रेटिंगः हुकस्टिक स्विच आमतौर पर उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में उपयोग किए जाते हैं और उनके पास उच्च वोल्टेज रेटिंग होती है,कुछ हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक.
6 बहुमुखी प्रतिभा: इनका उपयोग सर्किट को स्विच करने और अलग करने के साथ-साथ उपकरण को ग्राउंड करने और बिजली बंद करने के लिए भी किया जा सकता है।
7 विजुअल इंडिकेटर: कुछ हुकस्टिक स्विच में विजुअल इंडिकेटर होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है, जिससे ऑपरेटरों को सर्किट की स्थिति जानना आसान हो जाता है।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
