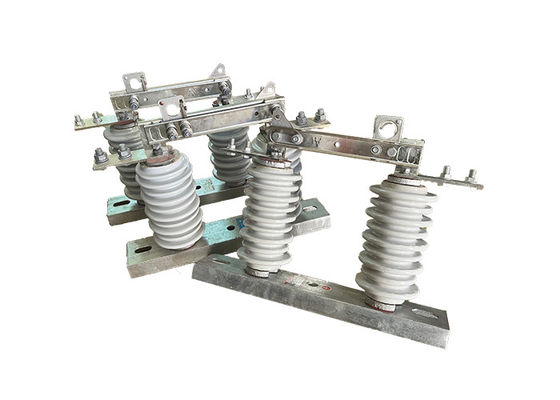

सिंगल फेज हाई वोल्टेज डिस्कनेक्टर स्विच 630A 12kV स्मार्ट ऑपरेशन के साथ पोर्सिलेन निर्मित आउटडोर डिस्कनेक्टर स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग उच्च वोल्टेज पावर ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत के प्रयोजनों के लिए सर्किट को अपने बिजली स्रोतों से डिस्कनेक्ट करने के लिए किया जाता है।वे बिजली की आपूर्ति से सर्किट को अलग करने के लिए एक साधन प्रदान करते हैं, जिससे श्रमिकों को बिजली के झटके के जोखिम के बिना अपने कार्यों को सुरक्षित रूप से करने की अनुमति मिलती है।
एक उच्च वोल्टेज डिस्कनेक्ट स्विच के संचालन में एक घूर्णी ध्रुव शामिल है जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है। ध्रुव को घुमाकर,ब्लेड को संलग्न या अनइंजेक्ट किया जा सकता है, जिससे सर्किट को कनेक्ट या डिस्कनेक्ट किया जा सकता है। यह तंत्र स्विच की स्थिति का मैन्युअल और दृश्य संकेत देता है।
ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए, डिस्कनेक्टर स्विच का पोल आम तौर पर एक गैर-संवाहक सामग्री से बना होता है, जैसे कि फाइबरग्लास या मिश्रित सामग्री,जो सिस्टम में मौजूद उच्च वोल्टेज के खिलाफ इन्सुलेशन प्रदान करता हैयह इन्सुलेशन स्विच को संचालित करते समय ऑपरेटर को विद्युत शॉक से बचाता है।
उच्च वोल्टेज डिस्कनेक्ट स्विच विभिन्न डिजाइनों और आकारों में उपलब्ध हैं ताकि वे नियंत्रित सर्किट के विभिन्न वोल्टेज और वर्तमान रेटिंग को समायोजित कर सकें।वे आम तौर पर बाहरी सेटिंग्स में खंभे या संरचनाओं पर लगाए जाते हैंअन्य सुरक्षा उपकरणों जैसे सर्किट ब्रेकर और फ्यूज के साथ मिलकर,डिस्कनेक्टर स्विच विद्युत प्रणाली की समग्र सुरक्षा और विश्वसनीयता में योगदान देते हैं, एक अलग और सुरक्षा साधन प्रदान करके.
ऑपरेशन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक इन्सुलेटर का उपयोग कर आधार से प्रवाहकीय भाग को अलग करता है ताकि एक सामान्य कामकाजी इन्सुलेशन दूरी सुनिश्चित की जा सके और प्रवाहकीय भाग, इन्सुलेटर को तय किया जा सके,और एक एकीकृत स्विचिंग डिवाइस के रूप में आधार. जब यह खुली स्थिति में है, तो सामान्य कार्य वोल्टेज का सामना करने के लिए एक दृश्य अंतर और एक उचित ब्रेक इन्सुलेशन दूरी है।यह विश्वसनीय रूप से सामान्य कार्य करंट और शॉर्ट सर्किट दोष करंट ले जा सकता हैएक विशेष आर्क बुझाने वाले उपकरण की उपस्थिति के कारण, इसका उपयोग केवल वोल्टेज के साथ सर्किट स्विच करने के लिए किया जा सकता है लेकिन कोई भार नहीं।खोलने और बंद करने के संचालन एक अछूता हुक का उपयोग कर किया जाता है खींचने या इंटरलॉक में गोल छेद धक्का करने के लिए, गतिशील इंटरलॉक हुक को हटाने और स्थिर इंटरलॉक हुक के साथ संलग्न करने के लिए।
विशेषताएं:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
आवेदनः
1सर्किट अलगाव: उच्च वोल्टेज विद्युत अलगावकों का उपयोग मुख्य रूप से रखरखाव या मरम्मत कार्य के लिए बिजली प्रणाली के खंडों को अलगाव के लिए किया जाता है।यह श्रमिकों को विद्युत या अन्य विद्युत खतरों के जोखिम के बिना अलग सर्किट पर सुरक्षित रूप से काम करने की अनुमति देता है.
2सुरक्षाः उच्च वोल्टेज विद्युत अलगावकों का उपयोग श्रमिकों और जनता को विद्युत खतरों से बचाने के लिए एक सुरक्षा उपकरण के रूप में भी किया जाता है।उच्च वोल्टेज विद्युत अलगाव प्रणाली के सक्रिय भागों के साथ आकस्मिक संपर्क को रोकता है और विद्युत दुर्घटनाओं के जोखिम को कम करता है.
3दोष संरक्षण: उच्च वोल्टेज विद्युत अलगावकों का उपयोग बिजली प्रणाली को दोषों से बचाने के लिए भी किया जा सकता है, जैसे कि शॉर्ट सर्किट और अधिभार।उच्च वोल्टेज विद्युत अलगाव प्रणाली के अन्य हिस्सों में फैलने से और आगे की क्षति का कारण बनने से रोकता है.
4स्विचिंग: उच्च वोल्टेज विद्युत अलगावकों का उपयोग एक प्रणाली में बिजली के प्रवाह को नियंत्रित करने के लिए स्विचिंग उपकरण के रूप में किया जा सकता है। अलगावकर्ता को खोलकर या बंद करके,बिजली का प्रवाह आवश्यकतानुसार प्रणाली के विभिन्न भागों में निर्देशित किया जा सकता है.
5परीक्षणः उच्च वोल्टेज विद्युत अलगावकों का उपयोग परीक्षण के प्रयोजनों के लिए भी किया जा सकता है, जैसे कि सर्किट में वोल्टेज या वर्तमान को मापना, या सिस्टम में अन्य घटकों के प्रदर्शन का परीक्षण करना।.
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गंदे प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
