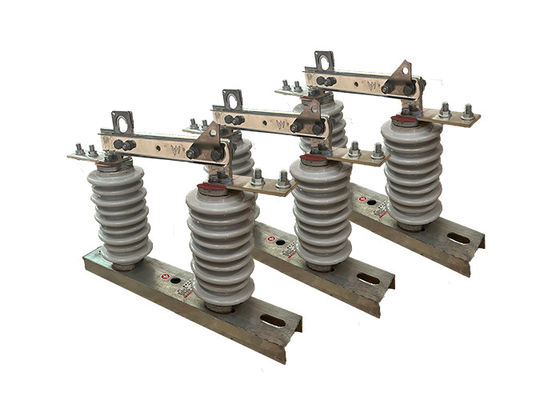

औद्योगिक उच्च वोल्टेज डिस्कनेक्ट स्विच विद्युत सर्किट अलगाव आसान संचालन के साथ अलगाव के लिए इस्तेमाल किया

औद्योगिक उच्च वोल्टेज डिस्कनेक्ट स्विच विद्युत सर्किट अलगाव आसान संचालन के साथ अलगाव के लिए इस्तेमाल किया

उत्पाद का वर्णन:

उच्च वोल्टेज डिस्कनेक्ट स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग उच्च वोल्टेज बिजली प्रणालियों में रखरखाव या सुरक्षा उद्देश्यों के लिए नेटवर्क के अनुभागों को अलग करने के लिए किया जाता है।स्विच आम तौर पर एक पोल या अन्य समर्थन संरचना पर घुड़सवार है और प्रणाली के बाकी हिस्सों से एक ऊपरी बिजली लाइन को डिस्कनेक्ट करने के लिए प्रयोग किया जाता है.

उच्च वोल्टेज डिस्कनेक्ट स्विच को उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है और अक्सर बाहरी स्थानों में स्थापित किया जाता है।वे स्थिर और चल संपर्क के एक सेट है कि एक हवा अंतर द्वारा अलग कर रहे हैं के होते हैं. जब स्विच बंद स्थिति में होता है, तो संपर्क एक दूसरे के संपर्क में होते हैं, जिससे सर्किट के माध्यम से धारा बहने की अनुमति मिलती है। जब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.

उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय परिस्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.

उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।

आवेदनः

1सर्किट अलगाव: उच्च वोल्टेज विद्युत अलगावकों का उपयोग मुख्य रूप से रखरखाव या मरम्मत कार्य के लिए बिजली प्रणाली के खंडों को अलगाव के लिए किया जाता है।यह श्रमिकों को विद्युत या अन्य विद्युत खतरों के जोखिम के बिना अलग सर्किट पर सुरक्षित रूप से काम करने की अनुमति देता है.

2सुरक्षाः उच्च वोल्टेज विद्युत अलगावकों का उपयोग श्रमिकों और जनता को विद्युत खतरों से बचाने के लिए एक सुरक्षा उपकरण के रूप में भी किया जाता है।उच्च वोल्टेज विद्युत अलगाव प्रणाली के सक्रिय भागों के साथ आकस्मिक संपर्क को रोकता है और विद्युत दुर्घटनाओं के जोखिम को कम करता है.

3दोष संरक्षण: उच्च वोल्टेज विद्युत अलगावकों का उपयोग बिजली प्रणाली को दोषों से बचाने के लिए भी किया जा सकता है, जैसे कि शॉर्ट सर्किट और अधिभार।उच्च वोल्टेज विद्युत अलगाव प्रणाली के अन्य हिस्सों में फैलने से और आगे की क्षति का कारण बनने से रोकता है.

4स्विचिंग: उच्च वोल्टेज विद्युत अलगावकों का उपयोग एक प्रणाली में बिजली के प्रवाह को नियंत्रित करने के लिए स्विचिंग उपकरण के रूप में किया जा सकता है। अलगावकर्ता को खोलकर या बंद करके,बिजली का प्रवाह आवश्यकतानुसार प्रणाली के विभिन्न भागों में निर्देशित किया जा सकता है.

5परीक्षणः उच्च वोल्टेज विद्युत अलगावकों का उपयोग परीक्षण के प्रयोजनों के लिए भी किया जा सकता है, जैसे कि सर्किट में वोल्टेज या वर्तमान को मापना, या सिस्टम में अन्य घटकों के प्रदर्शन का परीक्षण करना।.

ऑपरेशन:

1स्विच को बंद करना: जब स्विच बंद हो जाता है, तो सर्किट के दो प्रवाहकीय भागों को एक दूसरे के संपर्क में लाया जाता है, जिससे सर्किट के माध्यम से विद्युत धारा बहती है।

2स्विच खोलना: जब स्विच खोला जाता है, तो सर्किट के दो प्रवाहकीय भागों के बीच एक वायु अंतर बन जाता है, जिससे खंड को शेष प्रणाली से प्रभावी ढंग से अलग किया जाता है।यह आमतौर पर रखरखाव की अनुमति देने के लिए किया जाता है, मरम्मत या परीक्षण कार्य सुरक्षित रूप से किए जाने चाहिए।

3सर्किट को ग्राउंड करनाः सर्किट के अलग-थलग खंड पर कोई भी कार्य करने से पहले, किसी भी अवशिष्ट विद्युत आवेश के निर्माण को रोकने के लिए सर्किट को ग्राउंड करना महत्वपूर्ण है।यह आमतौर पर एक पृथ्वी स्विच या ग्राउंडिंग इलेक्ट्रोड का उपयोग कर किया जाता है.

यह ध्यान रखना महत्वपूर्ण है कि उच्च वोल्टेज अलगाव स्विच का संचालन केवल प्रशिक्षित और योग्य कर्मियों द्वारा किया जाना चाहिए,क्योंकि यदि उन्हें गलत तरीके से संभाला जाए तो वे बिजली के झटके या चोट के गंभीर जोखिम का कारण बन सकते हैं।इसके अतिरिक्त, उच्च वोल्टेज उपकरण के साथ काम करते समय सभी सुरक्षा प्रक्रियाओं और दिशानिर्देशों का पालन करना महत्वपूर्ण है, जिसमें उपयुक्त सुरक्षात्मक कपड़े और उपकरण पहनना शामिल है।अछूता औजारों का प्रयोग करना, और यह सुनिश्चित करना कि क्षेत्र किसी भी ज्वलनशील या विस्फोटक से मुक्त है

संरचना:

1पोर्सिलेन इन्सुलेटर बॉडीः इन्सुलेटर बॉडी इन्सुलेटर का मुख्य घटक है, और आमतौर पर उच्च शक्ति वाले पोर्सिलेन से बना होता है।यह कंडक्टर और समर्थन संरचना के बीच विद्युत इन्सुलेशन प्रदान करने के लिए बनाया गया है, और वांछित आकार और आकार में ढाला जाता है।

2धातु के अंत फिटिंगः धातु के अंत फिटिंग इन्सुलेटर शरीर से जुड़े होते हैं और इन्सुलेटर को कंडक्टर और सहायक संरचना से जोड़ने का साधन प्रदान करते हैं।वे आम तौर पर जस्ती इस्पात या अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं, और आसान स्थापना के लिए विशेष विशेषताओं जैसे कि स्लिव्स या बॉल-एंड-सॉकेट जोड़ों के साथ डिज़ाइन किया जा सकता है।

3सीलिंग यौगिकः एक सीलिंग यौगिक का उपयोग इन्सुलेटर शरीर और धातु के अंत फिटिंग के बीच संयुक्त को सील करने के लिए किया जाता है, जिससे नमी और प्रदूषकों को इन्सुलेटर के अंदर प्रवेश करने से रोका जाता है।

4हार्डवेयर: हार्डवेयर जैसे कि बोल्ट, नट और वॉशर का उपयोग धातु के अंत फिटिंग को इन्सुलेटर बॉडी और सहायक संरचना में सुरक्षित करने के लिए किया जाता है।

फिटिंग कैप: फिटिंग कैप का उपयोग धातु के अंत फिटिंग को जंग और क्षति से बचाने के लिए किया जाता है, और प्लास्टिक या अन्य सामग्रियों से बनाया जा सकता है।

5अतिरिक्त विशेषताएं: विशिष्ट अनुप्रयोग के आधार पर, चीनी मिट्टी के उच्च वोल्टेज विद्युत अलगावकों को अतिरिक्त सुविधाओं जैसे कि इन्सुलेटिंग बाधाओं, आर्क स्लैश,और उनके प्रदर्शन और सुरक्षा में सुधार के लिए पृथ्वी स्विच.

स्थितिः

1.उंचाई 1000 मीटर से अधिक नहीं है

2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;

3. हवा का दबाव 700Pa से अधिक नहीं है।

4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;

5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;

6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।

और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से इन्सुलेटर की इन्सुलेशन और चालकता क्षमता को प्रभावित करते हैं

7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए

तकनीकी मापदंडः
