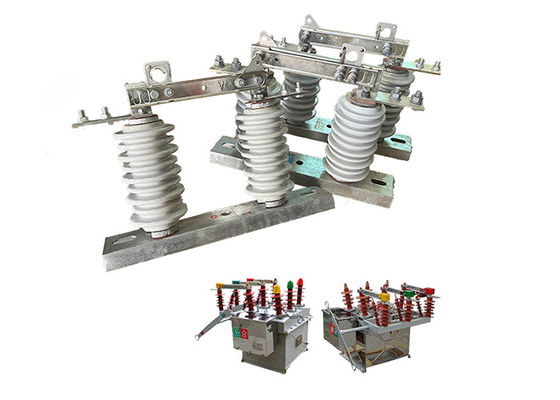

630A उच्च वोल्टेज एयर ब्रेक डिस्कनेक्ट स्विच GW9 आसान स्थापना के साथ औद्योगिक एकल चरण ऊर्ध्वाधर ब्रेक स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग उच्च वोल्टेज बिजली प्रणालियों में रखरखाव या सुरक्षा उद्देश्यों के लिए नेटवर्क के अनुभागों को अलग करने के लिए किया जाता है।स्विच आम तौर पर एक पोल या अन्य समर्थन संरचना पर घुड़सवार है और प्रणाली के बाकी हिस्सों से एक ऊपरी बिजली लाइन को डिस्कनेक्ट करने के लिए प्रयोग किया जाता है.
उच्च वोल्टेज डिस्कनेक्ट स्विच को उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है और अक्सर बाहरी स्थानों में स्थापित किया जाता है।वे स्थिर और चल संपर्क के एक सेट है कि एक हवा अंतर द्वारा अलग कर रहे हैं के होते हैं. जब स्विच बंद स्थिति में होता है, तो संपर्क एक दूसरे के संपर्क में होते हैं, जिससे सर्किट के माध्यम से धारा बहने की अनुमति मिलती है। जब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.
उच्च वोल्टेज डिस्कनेक्ट स्विच बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय परिस्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.
उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
ऑपरेशन:
1 तैयारीः स्विच चालू करने से पहले, सर्किट को बिजली से बाहर कर दिया जाना चाहिए और किसी भी विद्युत खतरों से बचने के लिए ठीक से ग्राउंड किया जाना चाहिए।स्विच क्षति या पहनने के किसी भी संकेत के लिए निरीक्षण किया जाना चाहिए.
2 स्विच बंद करनाः स्विच बंद करने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को बंद स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से जोड़ता है,सर्किट के माध्यम से धारा के प्रवाह की अनुमति.
3 स्विच खोलनाः स्विच खोलने के लिए ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को खुली स्थिति में ले जाता है। इससे सर्किट को बिजली स्रोत से डिस्कनेक्ट किया जाता है,धारा के प्रवाह को बाधित करना.
आर्क प्रबंधनः जब स्विच खोला जाता है, तो संपर्कों के बीच एक विद्युत चाप हो सकता है, जो खतरनाक हो सकता है और स्विच को नुकसान पहुंचा सकता है।स्विच को आर्क स्लैश या ब्लोआउट कॉइल्स जैसे उपकरणों से लैस किया जा सकता है.
5 सुरक्षा: उच्च वोल्टेज डिस्कनेक्ट स्विच के ऑपरेटरों को विद्युत खतरों को रोकने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना चाहिए। इसमें व्यक्तिगत सुरक्षा उपकरण पहनना, टीमों में काम करना,और लॉकआउट/टैगआउट प्रक्रियाओं के बाद.
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
आवेदनः
1रखरखाव और मरम्मत: डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली लाइन के एक खंड को अलग करने के लिए किया जाता है।यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से काम करने की अनुमति देता है.
2लोड शेडिंगः पावर ओवरलोड होने की स्थिति में, डिस्कनेक्टर स्विच का उपयोग लोड शेडिंग और पावर लाइन या उपकरण को नुकसान से बचाने के लिए किया जा सकता है।
3दोष पृथक्करणः दोष की स्थिति में बिजली लाइन के एक खंड को अलग करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जा सकता है, जैसे कि शॉर्ट सर्किट या ग्राउंड दोष।इससे दोष नेटवर्क के अन्य हिस्सों में फैलने से बचता है और आगे क्षति का कारण बनता है.
4स्विचिंग ऑपरेशंसः डिस्कनेक्टर स्विच का उपयोग स्विचिंग ऑपरेशंस के लिए किया जाता है, जैसे कि बिजली स्रोतों को जोड़ना या डिस्कनेक्ट करना या नेटवर्क के विभिन्न हिस्सों में बिजली को पुनर्निर्देशित करना।
5सुरक्षाः डिस्कनेक्टर स्विच का उपयोग अक्सर बिजली लाइन और उपकरण को क्षति से बचाने के लिए सर्किट ब्रेकर और फ्यूज जैसे अन्य सुरक्षा उपकरणों के साथ किया जाता है।
6नवीकरणीय ऊर्जाः नवीकरणीय ऊर्जा स्रोतों जैसे पवन और सौर ऊर्जा के बढ़ते उपयोग के साथ, इन स्रोतों को बिजली ग्रिड से जोड़ने और डिस्कनेक्ट करने के लिए डिस्कनेक्टर स्विच का उपयोग किया जाता है।
संरचना:
इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत पर स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
