औद्योगिक उच्च वोल्टेज डिस्कनेक्ट स्विच सिंगल फेज ओवरहेड लाइन की सुरक्षा के लिए डिस्कनेक्ट स्विच 700 Pa हवा की गति
उत्पाद का वर्णनः
उच्च वोल्टेज डिस्कनेक्ट स्विच एक विद्युत स्विच है जिसका उपयोग किसी सर्किट को उसके बिजली स्रोत से डिस्कनेक्ट करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में उपयोग किया जाता है ताकि रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से उपकरण पर काम करने की अनुमति मिल सके.
उच्च वोल्टेज डिस्कनेक्ट स्विच में एक ब्लेड या संपर्क होता है जिसे पोल को घुमाकर खोला या बंद किया जा सकता है, जो सर्किट को चालू या बंद करता है।पोल में आमतौर पर उच्च वोल्टेज से ऑपरेटर को अछूता करने के लिए एक गैर प्रवाहकीय सामग्री होती है.
उच्च वोल्टेज डिस्कनेक्ट स्विच विभिन्न डिजाइनों और आकारों में आते हैं, जो कि वे नियंत्रित करने वाले सर्किट के वोल्टेज और वर्तमान रेटिंग के आधार पर होते हैं।वे अक्सर एक पोल या संरचना पर लगाए जाते हैं और आमतौर पर अन्य सुरक्षा उपकरणों के साथ मिलकर उपयोग किए जाते हैं, जैसे सर्किट ब्रेकर और फ्यूज, विद्युत प्रणाली की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए।
आवेदन
1सर्किट अलगाव: उच्च वोल्टेज अलगाव स्विच का उपयोग रखरखाव, मरम्मत या परीक्षण उद्देश्यों के लिए उच्च वोल्टेज सर्किट के एक खंड को अलग करने के लिए किया जाता है। स्विच खोलकर,खंड को प्रभावी ढंग से शेष प्रणाली से अलग किया जा सकता है, जिससे काम सुरक्षित रूप से किया जा सके।
2लोड स्विचिंग: उच्च वोल्टेज अलगाव स्विच का उपयोग सर्किट में विद्युत शक्ति के प्रवाह को नियंत्रित करने के लिए लोड स्विच के रूप में किया जा सकता है।वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां भार अपेक्षाकृत छोटा है और सर्किट ब्रेकर या फ्यूज की आवश्यकता नहीं है.
3ऊपरी लाइन सुरक्षा: बिजली की लाइनों पर उच्च वोल्टेज अलगाव स्विच अक्सर बिजली के झटके और अन्य विद्युत व्यवधानों से सुरक्षा प्रदान करने के लिए स्थापित किए जाते हैं।रेखा के एक खंड को अलग करके, स्विच उपकरण को नुकसान से बचाने और बिजली की कमी के जोखिम को कम करने में मदद कर सकता है।
4ट्रांसफार्मर संरक्षण: उच्च वोल्टेज अलगाव स्विच का उपयोग ट्रांसफार्मर को विद्युत नेटवर्क से अलगाव करके एक गलती या अधिभार की स्थिति में सुरक्षा के लिए भी किया जाता है।ट्रांसफार्मर को नेटवर्क से डिस्कनेक्ट किया जा सकता है, जिससे ट्रांसफार्मर और अन्य उपकरणों को नुकसान न हो।
सुरक्षा जोखिमः
1सर्किट अलगाव: उच्च वोल्टेज अलगाव स्विच का उपयोग रखरखाव, मरम्मत या परीक्षण उद्देश्यों के लिए उच्च वोल्टेज सर्किट के एक खंड को अलग करने के लिए किया जाता है। स्विच खोलकर,खंड को प्रभावी ढंग से शेष प्रणाली से अलग किया जा सकता है, जिससे काम सुरक्षित रूप से किया जा सके।
2लोड स्विचिंग: उच्च वोल्टेज अलगाव स्विच का उपयोग सर्किट में विद्युत शक्ति के प्रवाह को नियंत्रित करने के लिए लोड स्विच के रूप में किया जा सकता है।वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां भार अपेक्षाकृत छोटा है और सर्किट ब्रेकर या फ्यूज की आवश्यकता नहीं है.
3ऊपरी लाइन सुरक्षा: बिजली की लाइनों पर उच्च वोल्टेज अलगाव स्विच अक्सर बिजली के झटके और अन्य विद्युत व्यवधानों से सुरक्षा प्रदान करने के लिए स्थापित किए जाते हैं।रेखा के एक खंड को अलग करके, स्विच उपकरण को नुकसान से बचाने और बिजली की कमी के जोखिम को कम करने में मदद कर सकता है।
4ट्रांसफार्मर संरक्षण: उच्च वोल्टेज अलगाव स्विच का उपयोग ट्रांसफार्मर को विद्युत नेटवर्क से अलगाव करके एक गलती या अधिभार की स्थिति में सुरक्षा के लिए भी किया जाता है।ट्रांसफार्मर को नेटवर्क से डिस्कनेक्ट किया जा सकता है, जिससे ट्रांसफार्मर और अन्य उपकरणों को नुकसान न हो।
सुरक्षा युक्तियाँ:
1उच्च वोल्टेज रेटिंगः उच्च वोल्टेज अलगाव स्विच को उच्च स्तर के वोल्टेज का सामना करने के लिए डिज़ाइन किया गया है, आमतौर पर कई हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक।
2मजबूत निर्माणः उच्च वोल्टेज अलगाव स्विच आमतौर पर सामग्री से बने होते हैं जो विद्युत आर्किंग, संक्षारण और क्षति के अन्य रूपों के लिए अत्यधिक प्रतिरोधी होते हैं, जैसे कि चीनी मिट्टी या बहुलक.
3आर्क स्चूट्स: कई उच्च वोल्टेज आइसोलेटर स्विच आर्क स्चूट्स के साथ डिज़ाइन किए गए हैं, जो विद्युत आर्किंग द्वारा उत्पन्न गर्मी को फैलने में मदद करते हैं और स्विच को नुकसान से बचाते हैं।
4पृथ्वी स्विच: कुछ उच्च वोल्टेज अलगाव स्विच एक पृथ्वी स्विच से लैस होते हैं, जो सर्किट के अलगाव खंड को ग्राउंड करके सुरक्षा का एक अतिरिक्त स्तर प्रदान करता है।
5इंटरलॉकिंग तंत्रः रखरखाव कार्य के दौरान स्विच के आकस्मिक बंद होने से बचने के लिए,कई उच्च वोल्टेज अलगाव स्विच एक इंटरलॉकिंग तंत्र से लैस हैं जो सभी सुरक्षा प्रक्रियाओं का पालन किए जाने तक स्विच को बंद होने से रोकता है.
6दृश्य संकेतक: उच्च वोल्टेज अलगाव स्विच में दृश्य संकेतक भी शामिल हो सकते हैं, जैसे कि रोशनी या झंडे,जो स्पष्ट संकेत देते हैं कि स्विच खुली या बंद स्थिति में है या नहीं.
संरचना:

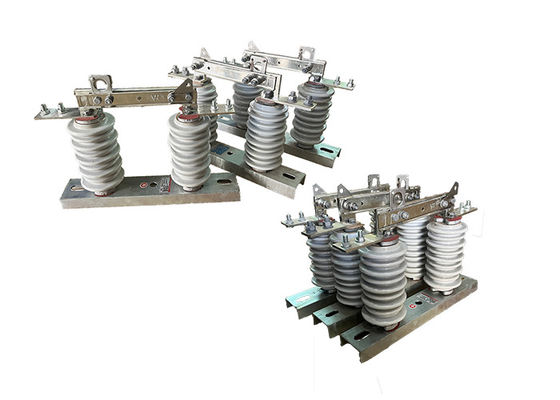

इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत पर स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
