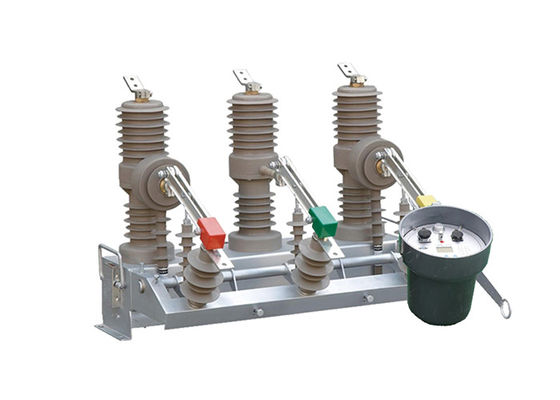

पोल माउंट ऑटो रिकलोसर सर्किट ब्रेकर 630A 700Pa 3000m ऊंचाई विद्युत सबस्टेशन की सुरक्षा के लिए
उत्पाद का वर्णन:
ZW32-12 पोल माउंटेड सर्किट ब्रेकर एक मजबूत वितरण उपकरण है जिसे आउटडोर अनुप्रयोगों के लिए डिज़ाइन किया गया है। यह 12kV के नामित वोल्टेज और 50Hz की तीन-चरण AC आवृत्ति पर काम करता है।इस सर्किट ब्रेकर मुख्य रूप से बाधित करने के लिए उपयोग किया जाता है और लोड करंट बंदइलेक्ट्रॉनिक प्रणालियों के भीतर अधिभार धारा और शॉर्ट सर्किट धारा।
ZW32-12 सर्किट ब्रेकर का एक प्रमुख लाभ इसकी बहुमुखी प्रतिभा है। इसका उपयोग विभिन्न सेटिंग्स में व्यापक रूप से किया जाता है, जिसमें सबस्टेशन, औद्योगिक और खनन उद्यम वितरण प्रणाली,और ग्रामीण विद्युत नेटवर्कयह इसे सुरक्षा और नियंत्रण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उपयुक्त विकल्प बनाता है।
इसके अतिरिक्त, ZW32-12 सर्किट ब्रेकर एक अनुभागीय स्विच के रूप में कार्य कर सकता है, जो बिजली ग्रिड के कुशल संचालन की अनुमति देता है।वितरण नेटवर्क के विशिष्ट खंडों को रखरखाव या दोष प्रबंधन के उद्देश्यों के लिए अलग किया जा सकता है.
इसकी कार्यक्षमता को और बढ़ाने के लिए, ZW32-12 सर्किट ब्रेकर को एक नियंत्रक के साथ एकीकृत किया जा सकता है। यह एकीकरण वितरण नेटवर्क स्वचालन को प्राप्त करने में सक्षम बनाता है,दूरस्थ नियंत्रण को सुविधाजनक बनानायह सुविधा वितरण नेटवर्क की समग्र दक्षता और विश्वसनीयता में योगदान देती है।
लाभः
1यांत्रिक धीरज: सर्किट ब्रेकर को एक निश्चित संख्या में यांत्रिक संचालन का सामना करने के लिए डिज़ाइन किया जाना चाहिए। यह एक निश्चित संख्या में ऑपरेटिंग चक्रों के रूप में निर्दिष्ट किया जा सकता है, जैसे कि 10,000 या 20,मैकेनिकल ऑपरेशन, मुख्य घटकों के रखरखाव या प्रतिस्थापन की आवश्यकता से पहले।
2विद्युत प्रतिरोधः सर्किट ब्रेकर में एक परिभाषित विद्युत प्रतिरोध होना चाहिए, जो विद्युत संचालन की संख्या को दर्शाता है जिसे यह विश्वसनीय रूप से कर सकता है।इसमें प्रदर्शन में गिरावट के बिना दोष धाराओं और भार धाराओं को बाधित करने की क्षमता शामिल हैविद्युत धीरज के मान आमतौर पर संचालन की संख्या या शॉर्ट सर्किट ब्रेक चालू रेटिंग के संदर्भ में प्रदान किए जाते हैं।
3. शॉर्ट सर्किट करंट रेटिंग (SCCR): सर्किट ब्रेकर में एक निर्दिष्ट शॉर्ट सर्किट करंट रेटिंग होनी चाहिए, जो अधिकतम संभावित दोष करंट को इंगित करता है जिसे यह सुरक्षित रूप से बाधित कर सकता है।यह रेटिंग यह सुनिश्चित करती है कि सर्किट ब्रेकर अपने डिजाइन सीमाओं से अधिक के बिना दोष की स्थिति को संभाल सकता है.
4इन्सुलेशन स्तरः सर्किट ब्रेकर में वोल्टेज तनाव का सामना करने के लिए उपयुक्त इन्सुलेशन स्तर होना चाहिए।इसमें अंतर्राष्ट्रीय मानकों के अनुसार इन्सुलेशन समन्वय शामिल है, जैसे IEC 62271-100 या समकक्ष।
5आवरण संरक्षण: सर्किट ब्रेकर का आवरण ठोस वस्तुओं, धूल, पानी और अन्य पर्यावरणीय कारकों जैसे बाहरी प्रभावों से पर्याप्त सुरक्षा प्रदान करता है।इसमें एक परिभाषित प्रवेश सुरक्षा (आईपी) रेटिंग होनी चाहिए, यह संकेत देता है कि यह अजनबी वस्तुओं और पानी के प्रवेश के प्रतिरोधी है।
6यांत्रिक शक्तिः सर्किट ब्रेकर यांत्रिक रूप से परिवहन, स्थापना और सामान्य परिचालन स्थितियों का सामना करने के लिए मजबूत होना चाहिए। इसे यांत्रिक तनाव का सामना करने के लिए डिज़ाइन किया जाना चाहिए,कंपन, और झटके।
7संक्षारण प्रतिरोधः चूंकि यह एक बाहरी सर्किट ब्रेकर है, इसलिए इसे संक्षारण प्रतिरोधी डिजाइन किया जाना चाहिए।और पर्यावरण संक्षारण कारकों के खिलाफ सुरक्षा प्रदान करने वाले उपचार.
5यूवी प्रतिरोधः सूर्य के प्रकाश के संपर्क में आने के लिए,सर्किट ब्रेकर के आवरण और सामग्रियों में यूवी प्रतिरोधी गुण होने चाहिए ताकि लंबे समय तक सूर्य के संपर्क में आने के कारण गिरावट या रंग बदलने से रोका जा सके.
विशेषताएं:
1उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर: यह वैक्यूम आर्क बुझाने की तकनीक को अपनाता है और इसमें अच्छा ब्रेक प्रदर्शन और मजबूत आर्क बुझाने की क्षमता है। यह लोड धाराओं को विश्वसनीय रूप से बाधित कर सकता है,अतिभार प्रवाह, और शॉर्ट सर्किट करंट।
2बाहरी डिजाइनः यह बाहरी वातावरण के लिए उपयुक्त है और इसमें अच्छे मौसम प्रतिरोध और सुरक्षा प्रदर्शन हैं, जिससे यह विभिन्न कठोर मौसम की स्थिति में सामान्य रूप से काम कर सकता है।
3नामित वोल्टेज और आवृत्तिः यह 12kV के नामित वोल्टेज और 50Hz की तीन-चरण AC आवृत्ति वाली वितरण प्रणालियों के लिए उपयुक्त है, जो संबंधित शक्ति आवश्यकताओं को पूरा करती है।
4सुरक्षा और नियंत्रण कार्यक्षमता: इसका उपयोग मुख्य रूप से सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणालियों में भार सुरक्षा और नियंत्रण के लिए किया जाता है।यह प्रभावी रूप से बिजली उपकरणों और प्रणालियों के सुरक्षित संचालन की रक्षा कर सकता है.
5ग्रामीण विद्युत ग्रिड अनुप्रयोगः ग्रामीण विद्युत ग्रिड में लगातार संचालन के कारण,यह सर्किट ब्रेकर व्यापक रूप से उपयोग किया जाता है और इसका उपयोग एक अनुभागीय स्विच के रूप में और ग्रामीण बिजली नेटवर्क में वितरण नेटवर्क स्वचालन के लिए किया जा सकता है.
संरचना:
लोड स्विच तीन भागों से बना होता हैः स्तंभ, आधार और स्थापना, निर्धारण और उठाने के लिए निलंबन।
1खंभे पर लगाए गए उच्च वोल्टेज लोड स्विच में वैक्यूम आर्क बुझाने वाले कक्ष के साथ स्थिर और विश्वसनीय ब्रेकिंग प्रदर्शन है। इसमें कोई दहन या विस्फोट जोखिम नहीं है, सुरक्षा,रखरखाव मुक्त, छोटा आकार, हल्का वजन और लंबी सेवा जीवन।
2लोड स्विच एक पूरी तरह से बंद संरचना को अपनाता है जिसमें अच्छी सीलिंग प्रदर्शन, नमी और ओस की रोकथाम क्षमताएं हैं, जो उच्च तापमान और आर्द्र क्षेत्रों में उपयोग के लिए उपयुक्त हैं।
3लोड स्विच को खोलने और बंद करने के लिए मैन्युअल या विद्युत रूप से संचालित किया जा सकता है, और इसे रिमोट-कंट्रोल भी किया जा सकता है।
4ऑपरेटिंग तंत्र अभिनव, सरल, कार्य में विश्वसनीय, आकार में कॉम्पैक्ट है और इसका यांत्रिक जीवनकाल 10,000 ऑपरेशन तक है। ऊर्जा भंडारण मोटर एक डीसी स्थायी चुंबक मोटर है,और वोल्टेज स्तर -220V से चुना जा सकता है, 110V, 48V, या 24V
आवेदनः
1सबस्टेशन: यह आम तौर पर मध्यम वोल्टेज बिजली वितरण की सुरक्षा और नियंत्रण के लिए इनडोर और आउटडोर सबस्टेशन दोनों में उपयोग किया जाता है।वैक्यूम सर्किट ब्रेकर दोष धाराओं के विश्वसनीय रुकावट सुनिश्चित करता है, अधिभार धाराओं, और भार धाराओं, सबस्टेशन उपकरण की सुरक्षा।
2औद्योगिक और खनन उद्यम: औद्योगिक और खनन उद्यमों के वितरण प्रणालियों में मोटरों, ट्रांसफार्मरों,और अन्य विद्युत उपकरणों से overcurrents और शॉर्ट सर्किट सेयह इन सुविधाओं में बिजली आपूर्ति की स्थिरता और सुरक्षा बनाए रखने में मदद करता है।
3ग्रामीण विद्युत ग्रिड: लगातार संचालन का सामना करने की क्षमता के कारण, वैक्यूम सर्किट ब्रेकर ग्रामीण विद्युत ग्रिड में आवेदन के लिए उपयुक्त है। इसका उपयोग अनुभागीय स्विच के रूप में किया जा सकता है,बिजली ग्रिड के कुशल विभाजन की अनुमति देता हैइसके अतिरिक्त, जब यह एक नियंत्रक से लैस होता है, तो यह वितरण नेटवर्क के स्वचालन को सक्षम करता है, जिससे ग्रामीण बिजली प्रणाली की विश्वसनीयता और दक्षता में सुधार होता है।
4वाणिज्यिक भवनः वैक्यूम सर्किट ब्रेकर का उपयोग वाणिज्यिक भवनों में बिजली वितरण और सुरक्षा के लिए भी किया जाता है। यह विद्युत प्रणालियों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करता है,क्षति को रोकना
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | काम करने की आवृत्ति ((सूखा परीक्षण/गीला परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
