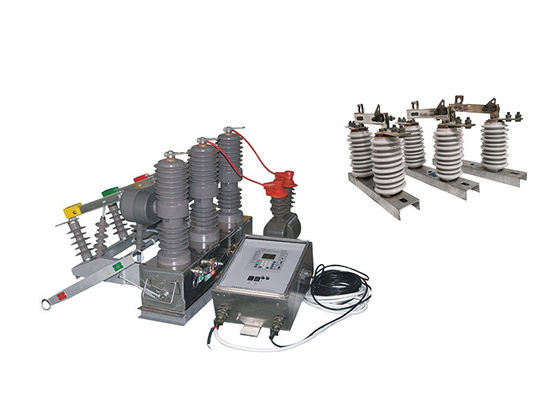

आउटडोर वितरण एचवी पोल माउंट सर्किट ब्रेकर के साथ नियंत्रक स्मार्ट सिस्टम के साथ मिलान आउटडोर हुकस्टिक
उत्पाद का वर्णन:
ZW32-12(F) उच्च वोल्टेज पोल माउंट सर्किट ब्रेकर एक आउटडोर वितरण उपकरण है जिसमें 12kV का नामित वोल्टेज और 50Hz की तीन-चरण AC आवृत्ति है।यह मुख्य रूप से टूटने और लोड वर्तमान को बंद करने के लिए प्रयोग किया जाता हैइलेक्ट्रॉनिक प्रणालियों में अधिभार वर्तमान और शॉर्ट सर्किट वर्तमान। यह सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणालियों में सुरक्षा और नियंत्रण के लिए उपयुक्त है।साथ ही ग्रामीण बिजली नेटवर्क में लगातार संचालन के लिएयह बिजली ग्रिड संचालन के लिए एक अनुभागीय स्विच के रूप में भी इस्तेमाल किया जा सकता है। एक नियंत्रक की स्थापना के साथ,ZW32-12 स्वचालित रीक्लॉसर इलेक्ट्रिकल sectionlizer बिजली ग्रिड संचालन में निर्बाध रूप से एकीकृत कर सकते हैंयह वितरण नेटवर्क की दूरस्थ निगरानी, नियंत्रण और स्वचालन को सक्षम करता है, सिस्टम प्रदर्शन को अनुकूलित करता है और कुशल ऊर्जा प्रबंधन की सुविधा प्रदान करता है।
GW9-10 संचालित हुकस्टिक एक प्रकार का विद्युत स्विच है जिसका उपयोग रखरखाव या मरम्मत के लिए एक ऊपरी पावर ट्रांसमिशन लाइन के एक खंड को अलग करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज विद्युत प्रणालियों में प्रयोग किया जाता है, जैसे कि विद्युत उपयोगिताओं द्वारा लंबी दूरी पर बिजली प्रसारित करने के लिए उपयोग किए जाते हैं।
हुकस्टिक को एक ऊपरी संरचना पर लगाया जाता है, जैसे कि एक ट्रांसमिशन टॉवर या पोल, और बाहरी विद्युत प्रणालियों में आने वाली कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है।इसमें एक लंबवत, या ऊपर-नीचे, स्विच संपर्कों को संलग्न या विच्छेदन करने के लिए आंदोलन, जो आम तौर पर तांबे या अन्य प्रवाहकीय सामग्री से बने होते हैं।
हुकस्टिक को ट्रांसमिशन लाइन में एक दिखाई देने वाला ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जिससे रखरखाव कर्मियों को बिजली की चोट या उपकरण को नुकसान के जोखिम के बिना लाइन पर सुरक्षित रूप से काम करने की अनुमति मिलती है।यह अक्सर अन्य सुरक्षा उपकरणों के साथ संयोजन में प्रयोग किया जाता हैविद्युत प्रणाली और उस पर काम करने वाले लोगों की सुरक्षा के लिए, जमीनी स्विच और सर्ज अटैचर्स जैसे उपकरण।
नियंत्रक का परिचय:
नियंत्रक 485/232 इंटरफ़ेस के माध्यम से संचार का समर्थन करता है, जो दूरस्थ निगरानी और नियंत्रण की अनुमति देता है। यह ऑप्टिकल फाइबर या वायरलेस कनेक्शन के माध्यम से भी संवाद कर सकता है।
जब भारी स्विच का पता चलता है, तो डिवाइस स्थायी खराबी की स्थिति में स्वचालित रूप से ट्रिपिंग प्रक्रिया को तेज करता है। यह सुविधा ऐसी स्थितियों में सिस्टम को क्षति से बचाने में मदद करती है।
रिमोट/मैनुअल क्लोजिंग और रीलॉकिंगः उपयोगकर्ता के पास रिमोट या मैन्युअल रूप से सर्किट को बंद करने और फिर से बंद करने का विकल्प है।यदि उपयोगकर्ता किसी लाइन की मरम्मत के बाद बिजली बहाल करते समय ग्राउंडिंग स्विच निकालना भूल जाता है, सुरक्षा सुनिश्चित करने के लिए उपकरण ट्रिपिंग प्रक्रिया को तेज कर सकता है।
यह तीन पुनः बंद करने के देरी समय के समायोजन की अनुमति देता है। यह सुविधा एक गलती के बाद सर्किट को फिर से बंद करने से पहले उचित देरी निर्धारित करने में लचीलापन प्रदान करती है।
नियंत्रक का कूद बंद करने वाला सर्किट एक गलत संचालन विरोधी डिजाइन शामिल करता है। इसमें सर्किट के अनचाहे बंद होने को रोकने के लिए एक कूद विरोधी कार्य शामिल है।
नियंत्रक शून्य-क्रम धारा के आधार पर क्षेत्र में और क्षेत्र के बाहर के दोषों के बीच अंतर कर सकता है।यह क्षमता दोषों के स्थान की पहचान करने में मदद करती है और अधिक लक्षित समस्या निवारण और रखरखाव को सक्षम बनाती है.
गलत संचालन की रोकथामः रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है। यह डिजाइन सुविधा यह सुनिश्चित करती है कि स्विच गलती से ट्रिगर न हो,इस प्रकार अनचाहे कार्यों के जोखिम को कम करना.
आवेदनः
1विद्युत वितरण प्रणाली: सर्किट ब्रेकर का उपयोग विद्युत वितरण नेटवर्क में किया जा सकता है, जिसमें सबस्टेशन, स्विचगियर और वितरण पैनल शामिल हैं।इसकी बुद्धिमान नियंत्रण सुविधाएं बेहतर निगरानी और सुरक्षा क्षमताएं प्रदान करती हैं, जो वितरण प्रणाली के कुशल और विश्वसनीय संचालन की अनुमति देता है।
2औद्योगिक प्रतिष्ठान: सर्किट ब्रेकर औद्योगिक वातावरण में विद्युत उपकरण और मशीनरी की सुरक्षा के लिए उपयुक्त है। इसे मोटर नियंत्रण केंद्रों, नियंत्रण पैनलों,और प्रक्रिया स्वचालन प्रणाली, महत्वपूर्ण औद्योगिक प्रक्रियाओं की सुरक्षा और निर्बाध संचालन सुनिश्चित करना।
3नवीकरणीय ऊर्जा प्रणालियाँ: सर्किट ब्रेकर नवीकरणीय ऊर्जा प्रणालियों जैसे सौर ऊर्जा संयंत्रों और पवन ऊर्जा संयंत्रों में उपयोग के लिए उपयुक्त है। यह सटीक दोष का पता लगाने और तेजी से ट्रिगिंग प्रदान करता है,संवेदनशील नवीकरणीय ऊर्जा उपकरणों की सुरक्षा सुनिश्चित करना और अतिभार या खराबी के कारण होने वाली क्षति को रोकना.
4डाटा सेंटर: डाटा सेंटरों को महत्वपूर्ण आईटी बुनियादी ढांचे की सुरक्षा के लिए अत्यधिक विश्वसनीय और उत्तरदायी सर्किट सुरक्षा की आवश्यकता होती है।बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर का उपयोग डेटा सेंटर बिजली वितरण इकाइयों (पीडीयू) और विद्युत पैनलों में किया जा सकता है, उन्नत निगरानी, त्वरित दोष का पता लगाने और ऊर्जा प्रबंधन का अनुकूलन प्रदान करता है।
5इलेक्ट्रिक वाहन चार्जिंग स्टेशनः इलेक्ट्रिक वाहनों (ईवी) के बढ़ते अपनाने के साथ, ईवी चार्जिंग स्टेशनों में बुद्धिमान स्थायी चुंबकीय सर्किट ब्रेकर का उपयोग किया जा सकता है।यह अतिप्रवाह और शॉर्ट सर्किट के खिलाफ तेजी से और सटीक सुरक्षा प्रदान करता है, सुरक्षित और विश्वसनीय चार्जिंग ऑपरेशन सुनिश्चित करता है।
6ऊर्जा प्रबंधन प्रणालीः सर्किट ब्रेकर की बुद्धिमान नियंत्रण सुविधाएं इसे ऊर्जा प्रबंधन प्रणाली के साथ संगत बनाती हैं।ऊर्जा खपत को अनुकूलित करने के लिए इसे स्मार्ट होम या बिल्डिंग ऑटोमेशन सिस्टम में एकीकृत किया जा सकता है, विद्युत मापदंडों की निगरानी, और लोड शेलडिंग या मांग प्रतिक्रिया कार्यों को सक्षम करें।
विशेषताएं:
1उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर: यह वैक्यूम आर्क बुझाने की तकनीक को अपनाता है और इसमें अच्छा ब्रेक प्रदर्शन और मजबूत आर्क बुझाने की क्षमता है। यह लोड धाराओं को विश्वसनीय रूप से बाधित कर सकता है,अतिभार प्रवाह, और शॉर्ट सर्किट करंट।
2बाहरी डिजाइनः यह बाहरी वातावरण के लिए उपयुक्त है और इसमें अच्छे मौसम प्रतिरोध और सुरक्षा प्रदर्शन हैं, जिससे यह विभिन्न कठोर मौसम की स्थिति में सामान्य रूप से काम कर सकता है।
3नामित वोल्टेज और आवृत्तिः यह 12kV के नामित वोल्टेज और 50Hz की तीन-चरण AC आवृत्ति वाली वितरण प्रणालियों के लिए उपयुक्त है, जो संबंधित शक्ति आवश्यकताओं को पूरा करती है।
4सुरक्षा और नियंत्रण कार्यक्षमता: इसका उपयोग मुख्य रूप से सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणालियों में भार सुरक्षा और नियंत्रण के लिए किया जाता है।यह प्रभावी रूप से बिजली उपकरणों और प्रणालियों के सुरक्षित संचालन की रक्षा कर सकता है.
5ग्रामीण विद्युत ग्रिड अनुप्रयोगः ग्रामीण विद्युत ग्रिड में लगातार संचालन के कारण,यह सर्किट ब्रेकर व्यापक रूप से उपयोग किया जाता है और इसका उपयोग एक अनुभागीय स्विच के रूप में और ग्रामीण बिजली नेटवर्क में वितरण नेटवर्क स्वचालन के लिए किया जा सकता है.
स्थितिः
1.उंचाई 2000 मीटर से अधिक नहीं;
2परिवेश का वायु तापमान: -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गति 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
तकनीकी पैरामीटरः
ZW32-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | कार्य आवृत्ति(शुष्क परीक्षण/नमी परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
