वितरण नेटवर्क के लिए नियंत्रक के साथ बुद्धिमान उच्च वोल्टेज तीन चरण ग्रे वैक्यूम सर्किट ब्रेकर

वितरण नेटवर्क के लिए नियंत्रक के साथ बुद्धिमान उच्च वोल्टेज तीन चरण ग्रे वैक्यूम सर्किट ब्रेकर

उत्पाद का वर्णन:

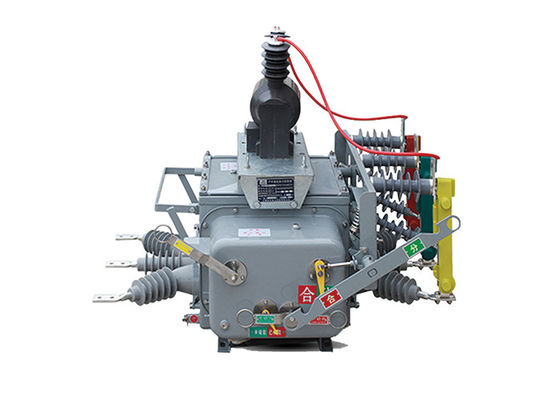

ZW20-12(F) उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक बहुमुखी और बुद्धिमान उपकरण है जो वैक्यूम ब्रेकर, वैक्यूम लोड स्विच, रीक्लॉसर और सेक्शनलाइज़र के कार्यों को जोड़ती है।यह 10kV और 13kV वितरण नेटवर्क में उपयोग के लिए डिज़ाइन किया गया है, विशेष रूप से शहरी और ग्रामीण बिजली नेटवर्क में।

ZW20-12(F) सर्किट ब्रेकर के मुख्य घटकों में एक वैक्यूम ब्रेकर, CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं।वैक्यूम ब्रेकर विद्युत सर्किटों को बाधित करने और बनाने के लिए जिम्मेदार है, जबकि CH-40 नियंत्रक बुद्धिमान सुरक्षा और नियंत्रण कार्य प्रदान करता है। बाहरी वोल्टेज ट्रांसफार्मर नियंत्रण और निगरानी उद्देश्यों के लिए सटीक वोल्टेज माप में मदद करता है।

नियंत्रक की विशेषताएंः

बुद्धिमान टर्मिनल नियंत्रकों में सुरक्षा, स्वचालित नियंत्रण, निरीक्षण/प्रश्न, संचार और सॉफ्टवेयर प्रबंधन जैसे कार्य होते हैं।

1.व्यापक कार्यक्षमता:

• सर्किट सुरक्षा, रिमोट कंट्रोल, अलार्म और रिमोट मॉनिटरिंग जैसे विभिन्न कार्यों को पूरी तरह से लागू करें।

2कम लागत और व्यावहारिकता:

• जीएसएम नेटवर्क में किसी भी प्रकार के संचार हार्डवेयर निवेश की आवश्यकता नहीं है। बस एक सिम कार्ड खरीदें और एसएमएस सेवाओं को सक्रिय करें।

3कई सुरक्षा उपाय:

• विशेष मोबाइल फोन का उपयोग करें, जानकारी को एन्क्रिप्ट करें, पासवर्ड सत्यापित करें और अन्य सुरक्षा उपाय करें।

• जीएसएम मॉड्यूल एक मोबाइल नंबर निर्दिष्ट कर सकता है और केवल बंधे हुए फोन से कमांड स्वीकार करता है।

• रिमोट कंट्रोल और अन्य कमांड के लिए संचार संदेश एन्क्रिप्टेड होते हैं।

• सिस्टम नियंत्रण की सुरक्षा सुनिश्चित करने और गलत संचालन को रोकने के लिए पूर्व-सेट-पुष्टि-कार्य-सत्यापन रिमोट कंट्रोल विधि का पालन करता है।

4. सरल प्रणाली विन्यासः

• किसी भी संचार लाइनों या डिबग संचार लाइनों को स्थापित करने की आवश्यकता नहीं है।

• बस एसएमएस इंटेलिजेंट मॉनिटरिंग टर्मिनल को सही ढंग से स्थापित करें, सिम कार्ड डालें, निर्दिष्ट मोबाइल नंबर सेट करें, और सिस्टम चलना शुरू हो जाएगा।

5.मोबाइल निगरानी कभी भी, कहीं भी:

• किसी भी स्थान पर सिग्नल के साथ वास्तविक समय में निगरानी और अवलोकन किया जा सकता है, जिसमें निगरानी के लिए कर्मियों को तैनात करने की आवश्यकता नहीं है।


विशेषताएं:

1उच्च टूटने की क्षमताः यह उच्च दोष धाराओं को बाधित करने और विद्युत प्रणाली को अतिप्रवाह स्थितियों से बचाने में सक्षम है।

2कॉम्पैक्ट डिजाइनः स्विच को कॉम्पैक्ट और स्थान-बचत करने के लिए डिज़ाइन किया गया है, जिससे यह विभिन्न स्थापना वातावरणों के लिए उपयुक्त है।

3विश्वसनीय प्रदर्शनः स्विच में प्रयुक्त वैक्यूम इंटरप्टर तकनीक विश्वसनीय स्विचिंग संचालन और न्यूनतम रखरखाव आवश्यकताओं को सुनिश्चित करती है।

4लंबे विद्युत और यांत्रिक जीवनकालः स्विच को उच्च धीरज और स्थायित्व के साथ लंबे परिचालन जीवनकाल के लिए डिज़ाइन किया गया है।

5सुरक्षा सुविधाएं: इसमें विद्युत प्रणाली की सुरक्षा के लिए अतिप्रवाह सुरक्षा, शॉर्ट सर्किट सुरक्षा और अन्य सुरक्षा उपाय जैसे सुविधाएं शामिल हो सकती हैं।

6.रिमोट कंट्रोल और मॉनिटरिंग: ZW20 सीरीज के कुछ मॉडल रिमोट कंट्रोल और मॉनिटरिंग क्षमताओं की पेशकश कर सकते हैं, जिससे सुविधाजनक संचालन और स्थिति की निगरानी की जा सके।




पर्यावरणीय परिस्थितियाँ:

1. ZW20-12(F) स्वचालित वैक्यूम सर्किट ब्रेकर को -40 °C से +70 °C तक के व्यापक परिवेश वायु तापमान सीमा के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है.यह तापमान सहिष्णुता यह सुनिश्चित करती है कि सर्किट ब्रेकर विभिन्न जलवायु स्थितियों में प्रभावी ढंग से काम कर सके.

2सर्किट ब्रेकर समुद्र तल से 3000 मीटर से अधिक ऊंचाई पर स्थापित करने के लिए उपयुक्त है। यह ऊंचाई संगतता विभिन्न भौगोलिक स्थानों में लचीली तैनाती की अनुमति देती है।

3.ZW20-12(F) सर्किट ब्रेकर को धूल, धुएं, संक्षारक गैसों, भाप या नमक स्प्रे के कारण होने वाले परिवेश वायु प्रदूषण का सामना करने के लिए बनाया गया है।यह कक्षा IV प्रदूषण स्तर के मानकों को पूरा करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सर्किट ब्रेकर चुनौतीपूर्ण और संक्षारक वातावरण में भी लचीला और परिचालन में बना रहे।

4अधिकतम 34 मीटर/सेकंड की हवा की गति सहिष्णुता (सिलेंडर की सतह पर 700 पा के बराबर) के साथ, सर्किट ब्रेकर अपने प्रदर्शन या स्थिरता को खतरे में डाले बिना तेज हवाओं का सामना कर सकता है।यह हवा की गति प्रतिरोध चरम मौसम की स्थिति के दौरान सर्किट ब्रेकर के विश्वसनीय संचालन सुनिश्चित करता है.

5सर्किट ब्रेकर को बाहरी कंपन या जमीन की गति के प्रभाव को कम करने के लिए बनाया गया है।इसका निर्माण और आंतरिक तंत्र कंपन को अवशोषित करने और कम करने के लिए डिज़ाइन किया गया है, यह सुनिश्चित करता है कि सर्किट ब्रेकर बाहरी गड़बड़ी से प्रभावित न रहे।

6.ZW20-12(F) सर्किट ब्रेकर को माध्यमिक प्रणाली में प्रेरित विद्युत चुम्बकीय हस्तक्षेप (EMI) को सीमित करने के लिए डिज़ाइन किया गया है। माध्यमिक प्रणाली में प्रेरित EMI का आयाम 1.6kV से अधिक नहीं है,यह सुनिश्चित करना कि सर्किट ब्रेकर अत्यधिक विद्युत चुम्बकीय गड़बड़ी उत्पन्न नहीं करता है जो अन्य जुड़े उपकरणों के संचालन में हस्तक्षेप कर सकता है।




तकनीकी मापदंडः

नियंत्रक का तकनीकी पैरामीटर:
