आउटडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर उच्च दक्षता का उपयोग हुकस्टिक स्विच के साथ औद्योगिक प्रणाली द्वारा किया जाता है
उत्पाद का वर्णन:

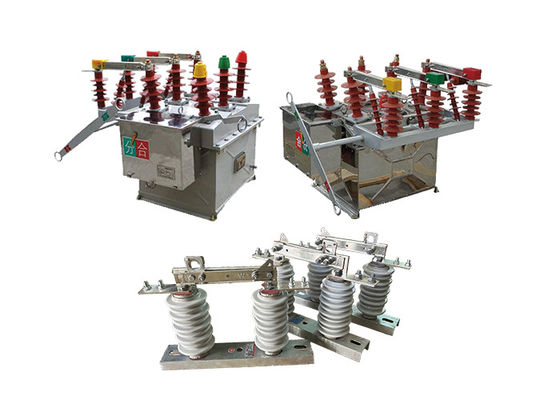

ZW8-12 आउटडोर उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर 12kV के एक नामित वोल्टेज और 50Hz की एक नामित आवृत्ति के साथ तीन-चरण एसी आउटडोर उच्च वोल्टेज स्विचगियर के लिए उपयुक्त है।यह मुख्य रूप से 10kV शहरी और ग्रामीण बिजली नेटवर्क के वितरण प्रणालियों में लोड धाराओं और शॉर्ट सर्किट दोष धाराओं को चालू या बंद करने के लिए उपयोग किया जाता हैयह विद्युत प्रणाली में सबसे व्यापक रूप से उपयोग किए जाने वाले, परिपक्व और स्थिर उत्पादों में से एक है।
GW9-10 हुकस्टिक स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।
इसे एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है, जिसे विद्युत उपकरण तक पहुंचने के लिए बढ़ाया जा सकता है,और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्य करने की अनुमति देते हैं, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।
हुकस्टिक स्विच को विद्युत सर्किट में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो ऊर्जायुक्त उपकरणों के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
विशेषताएं:
माइक्रो कंप्यूटर सुरक्षा कार्य
1.इसमें तीन चरणों का विद्युत संरक्षण कार्य होता हैः तेज गति, समय-सीमित तेज गति और अतिप्रवाह संरक्षण।
2. तेज और धीमी गति से टाइमिंग की सुविधाओं की लचीली सेटिंग।
3उपयोगकर्ता सुरक्षा मान और देरी निर्धारित कर सकते हैं।
फिर से बंद करने का कार्य
1. तीन तक पुनः बंद करने के कार्य निर्धारित किए जा सकते हैं.
2उपयोगकर्ता पुनः बंद करने के कार्यों की संख्या और विभिन्न पुनः बंद करने के अंतराल को स्वतंत्र रूप से चुन सकते हैं।
3इसमें पुनः बंद होने से पहले त्वरण, पुनः बंद होने के बाद त्वरण और अनुक्रमिक समन्वय चयन के कार्य होते हैं।
नेटवर्क पुनर्निर्माण कार्य
1. कम वोल्टेज यात्रा लॉक, स्वचालित फिर से बंद, कम समय के लिए कोई फिर से बंद, निरंतर कोई फिर से बंद, कम वोल्टेज फिर से बंद, स्वचालित रीसेट, स्टैंडबाय सुरक्षा मूल्य की अल्पकालिक सक्रियण शामिल है,और स्टैंडबाय सुरक्षा मूल्य की निरंतर सक्रियता.
2रिंग नेटवर्क संचालन के दौरान पूर्व निर्धारित कार्य के अनुसार वितरित बुद्धिमान नियंत्रण को महसूस किया जा सकता है।
3जब नेटवर्क में खराबी होती है, तो यह स्वचालित रूप से गलती को साफ करता है, गलती वाले क्षेत्र को अलग करता है, स्वचालित रूप से बिजली हस्तांतरित करता है, और गैर-त्रुटि वाले क्षेत्र में बिजली बहाल करता है।
संरचना:
1मोल्ड आधारित एक बार स्ट्रेचिंग फोर्मिंग टेक्नोलॉजी: आवरण का ऊपरी कवर उन्नत एक बार स्ट्रेचिंग फोर्मिंग टेक्नोलॉजी का उपयोग करके निर्मित किया जाता है,जो उच्च स्तर की यांत्रिक शक्ति सुनिश्चित करता है, एक IP4X सुरक्षा रेटिंग, और एक सौंदर्य की दृष्टि से सुखद उपस्थिति। यह तकनीक भी आसान स्थापना की सुविधा प्रदान करती है। इसके अतिरिक्त, संलग्नक जंग और संक्षारण के लिए प्रतिरोधी है।उपयोगकर्ताओं के पास स्टेनलेस स्टील या उच्च गुणवत्ता वाले स्टील प्लेट स्प्रे उपचार के बीच विकल्प है.
2. डिस्कनेक्टिंग स्विच (वैकल्पिक): ZW32-12 वैक्यूम सर्किट ब्रेकर एक वैकल्पिक डिस्कनेक्टिंग स्विच सुविधा प्रदान करता है। यह स्विच विशेष रूप से ZW8 स्विच बॉडी यूनिट के आधार पर डिज़ाइन किया गया है।यह वितरण लाइन के रखरखाव के दौरान एक सुविधाजनक और स्पष्ट रूप से दिखाई देने वाले डिस्कनेक्ट बिंदु के रूप में कार्य करता हैगलत संचालन को रोकने के लिए, डिस्कनेक्टिंग स्विच और सर्किट ब्रेकर के बीच एक मैकेनिकल इंटरलॉकिंग डिवाइस शामिल है।यह सुरक्षा को बढ़ाता है और दुर्घटनाओं के जोखिम को कम करता है.
आवेदन
1विद्युत वितरणः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग विद्युत वितरण प्रणालियों में वितरण ट्रांसफार्मर, फीडर और अन्य उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।वे आम तौर पर बाहरी खंभे पर स्थापित होते हैं, सबस्टेशन और स्विचगियर।
2.उपयोगिता के पैमाने पर नवीकरणीय ऊर्जाः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग उपयोग उपयोगिता के पैमाने पर नवीकरणीय ऊर्जा परियोजनाओं में किया जाता है, जैसे पवन और सौर फार्म, इनवर्टर और अन्य उपकरणों को स्विच करने और सुरक्षा के लिए.
3.रेलवे प्रणालीः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणाली में, जैसे सिग्नलिंग प्रणाली और रेल बुनियादी ढांचे में, विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
4खनन संचालनः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग खनन संचालन में कठोर बाहरी वातावरण में विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।
5तेल और गैस उद्योगः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में पंप, कंप्रेसर और पाइपलाइन जैसे विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।
तकनीकी पैरामीटरः
ZW8-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | संक्षिप्त सर्किट का नामित समय | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
