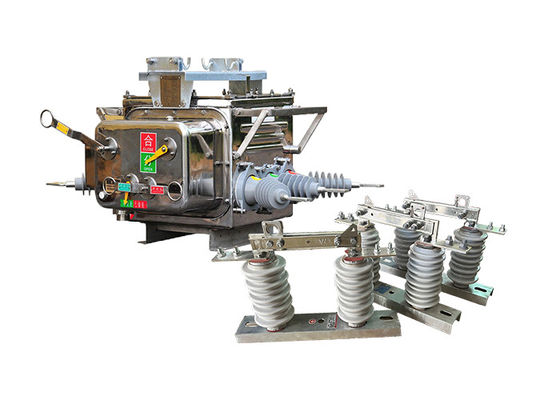

बाहरी डिस्कनेक्टर स्विच के साथ बुद्धिमान नियंत्रक के साथ शक्तिशाली उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर जोड़ी

बाहरी डिस्कनेक्टर स्विच के साथ बुद्धिमान नियंत्रक के साथ शक्तिशाली उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर जोड़ी


उत्पाद का वर्णन:

ZW20-12(F) उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक नया उत्पाद है जो एक ही बुद्धिमान उपकरण में कई कार्यों को जोड़ती है। इसमें एक वैक्यूम ब्रेकर की क्षमताएं शामिल हैं,वैक्यूम लोड स्विचविभिन्न अनुप्रयोगों में बहुमुखी प्रतिभा और दक्षता प्रदान करता है।

बॉर्डर लोड स्विच के मुख्य घटकों में एक वैक्यूम ब्रेकर, एक CH-40 नियंत्रक और एक बाहरी वोल्टेज ट्रांसफार्मर शामिल हैं। वैक्यूम ब्रेकर सर्किट के विश्वसनीय रुकावट सुनिश्चित करता है,जबकि CH-40 नियंत्रक उन्नत सुरक्षा प्रदान करता हैएक बाहरी वोल्टेज ट्रांसफार्मर, जो वितरण स्वचालन लाइन रिंग नेटवर्क के लिए वैकल्पिक है,द्विपक्षीय पीटी (संभावित ट्रांसफार्मर) कनेक्शन के लिए इस्तेमाल किया जा सकता है.

यह उत्पाद 10kV और 13kV शहरी और ग्रामीण बिजली ग्रिड अंतरिक्ष रिंग नेटवर्क में व्यापक उपयोग पाता है। यह एक डिस्कनेक्ट स्विच, संपर्क स्विच,और रिंग नेटवर्क में लाइन लोड की तैनाती के लिए स्वचालित स्विच डिवाइसइसके अतिरिक्त, यह शाखा बिजली आपूर्ति लाइनों में एक सीमा स्विच (आमतौर पर एक वॉचडॉग के रूप में जाना जाता है) के साथ-साथ ओवरहेड वितरण नेटवर्क में रीक्लॉसर और सेक्शनलाइज़र के रूप में कार्य कर सकता है।

बॉन्डरी लोड स्विच दूरस्थ प्रबंधन क्षमताएं प्रदान करता है, जो कुशल निगरानी और नियंत्रण की अनुमति देता है। इसमें संचार सुविधाओं के साथ सुरक्षा और नियंत्रण कार्य शामिल हैं,वितरण स्वचालन प्रणालियों में निर्बाध एकीकरण की सुविधा.

उपकरण में विश्वसनीय पता लगाने और निर्णय लेने के तंत्र शामिल हैं, जिसमें चरणों के बीच एमए स्तर के शून्य-क्रम धारा और शॉर्ट-सर्किट धाराओं का पता लगाने की क्षमता शामिल है।यह स्वचालित रूप से एकल चरण ग्राउंडिंग दोषों और चरण-से-चरण शॉर्ट-सर्किट दोषों को हटाने की अनुमति देता है, सिस्टम की दोष प्रबंधन क्षमताओं को बढ़ाता है।

उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर का मुख्य स्विच वैक्यूम आर्क तकनीक का उपयोग करता है, जबकि इन्सुलेशन सिस्टम में SF6 और N2 मिश्रित गैस इन्सुलेशन शामिल है।उत्पाद में गैस सीलिंग शामिल है, जापान, जर्मनी और फ्रांस से विस्फोट प्रतिरोधी और इन्सुलेशन सिस्टम प्रौद्योगिकियों, उत्कृष्ट समग्र सील प्रदर्शन सुनिश्चित करता है। आंतरिक डिब्बे SF6 और N2 मिश्रित गैस से भरा है,जो रिसाव को रोकता है और यह सुनिश्चित करता है कि उपकरण का प्रदर्शन बाहरी वातावरण से प्रभावित न हो.

उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर के स्प्रिंग ऑपरेटिंग तंत्र को लघुकरण और प्रदर्शन अनुकूलन को ध्यान में रखते हुए डिजाइन किया गया है।पारंपरिक स्प्रिंग तंत्र की तुलना में उच्च कार्रवाई विश्वसनीयता के परिणामस्वरूपइस डिजाइन में सुधार से उपकरण की समग्र परिचालन दक्षता और जीवन काल में वृद्धि हुई है।

GW9-10 आउटडोर डिस्कनेक्टर स्विच एक विद्युत स्विच है जिसका उपयोग किसी सर्किट को उसके बिजली स्रोत से डिस्कनेक्ट करने के लिए किया जाता है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में उपयोग किया जाता है ताकि रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना सुरक्षित रूप से उपकरण पर काम करने की अनुमति मिल सके.

उच्च वोल्टेज विद्युत डिस्कनेक्टर में एक ब्लेड या संपर्क होता है जिसे पोल को घुमाकर खोला या बंद किया जा सकता है, जो सर्किट को चालू या बंद करता है।पोल आमतौर पर उच्च वोल्टेज से ऑपरेटर को अछूता करने के लिए एक गैर प्रवाहकीय सामग्री है.

आउटडोर डिस्कनेक्टर स्विच विभिन्न डिजाइनों और आकारों में आते हैं, जो कि वे नियंत्रित करने वाले सर्किट के वोल्टेज और वर्तमान रेटिंग के आधार पर होते हैं।वे अक्सर एक पोल या संरचना पर लगाए जाते हैं और आमतौर पर अन्य सुरक्षा उपकरणों के साथ मिलकर उपयोग किए जाते हैं, जैसे सर्किट ब्रेकर और फ्यूज, विद्युत प्रणाली की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए।


दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।

नियंत्रक की विशेषताएंः

1. 485 / 232 संचार इंटरफेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोहः जब स्विच भारी है

2. स्थायी विफलता के मामले में, स्वचालित त्वरण ट्रिपिंग;

3. दूरस्थ नियंत्रण / मैनुअल बंद यात्रा को तेज करने के लिए, और पुनः बंद करने तालाः उपयोगकर्ता बिजली के बाद लाइन की मरम्मत करता है, यदि ग्राउंडिंग स्विच को हटाने के लिए भूल जाते हैं

ट्रिपिंग को तेज किया जाना चाहिए;

4. तीन पुनः बंद करने की देरी समय समायोजित किया जा सकता है;

ट्रिप-क्लोजिंग सर्किट एंटी-मिसओपरेशन के डिजाइन को अपनाता है, और इसमें एंटी-ट्रिपिंग का कार्य होता है।

5शून्य-क्रम धारा क्षेत्र के भीतर के दोषों को क्षेत्र के बाहर के दोषों से अलग कर सकती है।

6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए बनाया गया है।



स्थितिः

परिवेश का वायु तापमानः -40°C से +70°C।

ऊंचाईः समुद्र तल से 3000 मीटर से अधिक नहीं।

आसपास की हवा धूल, धुआं, संक्षारक गैसों, भाप या नमक धुंध से दूषित हो सकती है। प्रदूषण का स्तरः स्तर IV।

हवा की गति 34m/s से अधिक नहीं होनी चाहिए (सिलेंडरिक सतह पर 700Pa के दबाव के बराबर) ।

बाहरी स्विच और नियंत्रण उपकरण से कंपन या भूकंपीय गतिविधि की उपेक्षा की जा सकती है।

माध्यमिक प्रणाली में उत्पन्न विद्युत चुम्बकीय हस्तक्षेप का आयाम 1.6kV से अधिक नहीं है।




विशेषताएं:

1उच्च टूटने की क्षमताः यह उच्च दोष धाराओं को बाधित करने और विद्युत प्रणाली को अतिप्रवाह स्थितियों से बचाने में सक्षम है।

2कॉम्पैक्ट डिजाइनः स्विच को कॉम्पैक्ट और स्थान-बचत करने के लिए डिज़ाइन किया गया है, जिससे यह विभिन्न स्थापना वातावरणों के लिए उपयुक्त है।

3विश्वसनीय प्रदर्शनः स्विच में प्रयुक्त वैक्यूम इंटरप्टर तकनीक विश्वसनीय स्विचिंग संचालन और न्यूनतम रखरखाव आवश्यकताओं को सुनिश्चित करती है।

4लंबे विद्युत और यांत्रिक जीवनकालः स्विच को उच्च धीरज और स्थायित्व के साथ लंबे परिचालन जीवनकाल के लिए डिज़ाइन किया गया है।

5सुरक्षा सुविधाएं: इसमें विद्युत प्रणाली की सुरक्षा के लिए अतिप्रवाह सुरक्षा, शॉर्ट सर्किट सुरक्षा और अन्य सुरक्षा उपाय जैसे सुविधाएं शामिल हो सकती हैं।

6.रिमोट कंट्रोल और मॉनिटरिंग: ZW20 सीरीज के कुछ मॉडल रिमोट कंट्रोल और मॉनिटरिंग क्षमताओं की पेशकश कर सकते हैं, जिससे सुविधाजनक संचालन और स्थिति की निगरानी की जा सके।

आवेदनः

1वाणिज्यिक भवनः इस स्विच का उपयोग वाणिज्यिक भवनों में किया जाता है, जिसमें शॉपिंग मॉल, कार्यालय परिसर और अस्पताल शामिल हैं, विश्वसनीय और सुरक्षित बिजली वितरण के लिए।यह कुशल लोड स्विचिंग सुनिश्चित करता है और महत्वपूर्ण विद्युत भारों की रक्षा करता है.

2नवीकरणीय ऊर्जा प्रणाली: ZW20 स्विच नवीकरणीय ऊर्जा प्रणालियों के लिए उपयुक्त है, जैसे सौर ऊर्जा संयंत्र और पवन फार्म।यह इन प्रणालियों में मध्यम वोल्टेज सर्किट के स्विचिंग और सुरक्षा को सुविधाजनक बनाता है.

3रेल विद्युतीकरण: स्विच का उपयोग रेल विद्युतीकरण परियोजनाओं में रेल नेटवर्क की बिजली आपूर्ति को नियंत्रित करने और उसकी सुरक्षा के लिए किया जाता है।यह ट्रेन संचालन के लिए विश्वसनीय और सुरक्षित बिजली वितरण सुनिश्चित करता है.

4. डिस्कनेक्टिंग स्विच और संपर्क स्विच: ZW20-12 ((F) सर्किट ब्रेकर का उपयोग बिजली वितरण प्रणालियों के रिंग नेटवर्क कॉन्फ़िगरेशन में डिस्कनेक्टिंग स्विच या संपर्क स्विच के रूप में किया जा सकता है।यह रखरखाव या गलती की स्थिति के दौरान सर्किट के खोलने और बंद करने के लिए सक्षम बनाता है.

5स्वचालित स्विच डिवाइस: यह एक स्वचालित स्विच डिवाइस के रूप में कार्य करता है, जो रिंग नेटवर्क कॉन्फ़िगरेशन में लोड स्विचिंग के कार्यान्वयन की अनुमति देता है।यह सुविधा विद्युत वितरण के लचीलेपन और दक्षता में वृद्धि करती है.

तकनीकी मापदंडः

ZW20-12 ((F)
