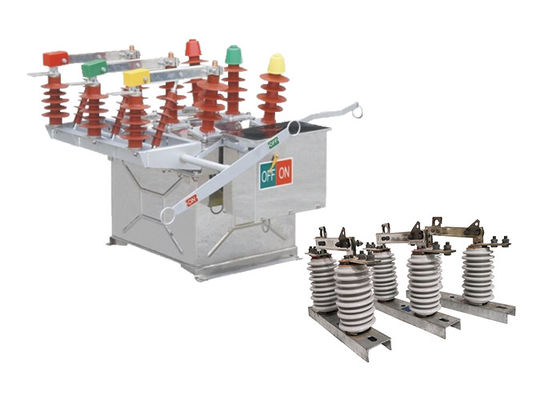

उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर बुद्धिमान स्वचालित/मैनुअल सर्किट ब्रेकर एकल चरण हुकस्टिक के साथ मिलान
उत्पाद का वर्णन:
ZW8-12 आउटडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर 12kV के नामित वोल्टेज और 50Hz की नामित आवृत्ति के साथ तीन-चरण एसी आउटडोर उच्च वोल्टेज स्विचगियर के लिए उपयुक्त है।यह मुख्य रूप से 10kV शहरी और ग्रामीण बिजली नेटवर्क के वितरण प्रणालियों में लोड धाराओं और शॉर्ट सर्किट दोष धाराओं को चालू या बंद करने के लिए उपयोग किया जाता हैयह विद्युत प्रणाली में सबसे व्यापक रूप से उपयोग किए जाने वाले, परिपक्व और स्थिर उत्पादों में से एक है।
GW9-10 हुकस्टिक एक प्रकार का विद्युत स्विच है जिसका उपयोग उच्च वोल्टेज बिजली प्रणालियों में रखरखाव या सुरक्षा उद्देश्यों के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।स्विच आम तौर पर एक पोल या अन्य समर्थन संरचना पर घुड़सवार है और प्रणाली के बाकी हिस्सों से एक ऊपरी बिजली लाइन को डिस्कनेक्ट करने के लिए प्रयोग किया जाता है.
हुकस्टिक को उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किया गया है और अक्सर बाहरी स्थानों पर स्थापित किया जाता है।वे स्थिर और चल संपर्क के एक सेट है कि एक हवा अंतर द्वारा अलग कर रहे हैं के होते हैं. जब स्विच बंद स्थिति में होता है, तो संपर्क एक दूसरे के संपर्क में होते हैं, जिससे सर्किट के माध्यम से धारा बहने की अनुमति मिलती है। जब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.
हुकस्टिक बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय परिस्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.
हुकस्टिक का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।इनका उपयोग विद्युत खतरों से श्रमिकों की सुरक्षा के लिए सुरक्षा उपकरण के रूप में भी किया जाता है, जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्क।
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है!
विशेषताएं:
1.ZW8-12 आउटडोर उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर में वायु और एपॉक्सी राल कम्पोजिट इन्सुलेशन दोनों के लिए डिज़ाइन किए गए आंतरिक इन्सुलेशन के साथ प्रदूषण विरोधी क्षमता में सुधार किया गया है।यह इन्सुलेशन प्रणाली सर्किट ब्रेकर को पर्यावरण प्रदूषकों से बचाने में मदद करती है, प्रदूषण या कठोर बाहरी परिस्थितियों में भी इसके विश्वसनीय संचालन को सुनिश्चित करता है।
2ZW8-12 सर्किट ब्रेकर एक मिसाइल ऊर्जा भंडारण ऑपरेटिंग तंत्र से लैस है। यह तंत्र सर्किट ब्रेकर को कुशलता से संचालित करने के लिए संग्रहीत ऊर्जा का उपयोग करता है,त्वरित और विश्वसनीय स्विचिंग संचालन को सक्षम करनामिसाइल ऊर्जा भंडारण तंत्र सर्किट ब्रेकर के समग्र प्रदर्शन और विश्वसनीयता को बढ़ाता है।
3.ZW8-12 सर्किट ब्रेकर को एकतरफा (बाएं तरफ) या दोतरफा अलगाव स्विच के साथ-साथ एक बाहरी PT (संभावित ट्रांसफार्मर) के साथ कॉन्फ़िगर किया जा सकता है।यह लचीलापन विशिष्ट प्रणाली आवश्यकताओं के आधार पर बहुमुखी स्थापना विकल्पों की अनुमति देता हैएकतरफा या दोतरफा अलगाव स्विच सर्किट ब्रेकर को बिजली प्रणाली से आसानी से अलग करने में सक्षम बनाता है, जबकि बाहरी पीटी सटीक वोल्टेज माप और निगरानी की सुविधा प्रदान करता है।
स्थितिः
1परिवेश तापमानः सर्किट ब्रेकर को -15°C से +40°C के तापमान सीमा के भीतर काम करने के लिए डिज़ाइन किया गया है।इसका अर्थ है कि यह -15°C और +40°C तक के तापमान वाले वातावरण में प्रभावी ढंग से काम कर सकता है।.
2हवा का दबावः सर्किट ब्रेकर 700Pa तक के हवा के दबाव का सामना कर सकता है, जो 34m/s की हवा की गति के बराबर है।यह सुनिश्चित करता है कि सर्किट ब्रेकर स्थिर रहता है और मजबूत हवाओं से प्रभावित नहीं है.
3ऊंचाईः सर्किट ब्रेकर समुद्र तल से 1000 मीटर तक की ऊंचाई पर स्थापित करने के लिए उपयुक्त है। इसे इस ऊंचाई सीमा के भीतर विश्वसनीय रूप से काम करने के लिए डिज़ाइन किया गया है।
4भूकंपीय तीव्रता: सर्किट ब्रेकर को भूकंपीय तीव्रता पैमाने पर 8 तक की तीव्रता के साथ भूकंपीय गतिविधियों का सामना करने के लिए डिज़ाइन किया गया है।यह सुनिश्चित करता है कि यह चालू रहता है और इस स्तर तक भूकंपीय कंपन से प्रभावित नहीं होता है.
आवेदन
1बिजली वितरण नेटवर्क: ZW8-12 सर्किट ब्रेकर का उपयोग मध्यम वोल्टेज वितरण नेटवर्क में किया जा सकता है, जैसे कि सबस्टेशन, ट्रांसफार्मर, फीडर,और अन्य विद्युत उपकरण अधिभार और शॉर्ट सर्किट सेयह वितरण प्रणाली के विश्वसनीय और सुरक्षित संचालन को सुनिश्चित करता है।
2औद्योगिक संयंत्रः विनिर्माण संयंत्र, रासायनिक सुविधाएं और खनन संचालन जैसे उद्योग अक्सर महत्वपूर्ण उपकरणों और मशीनरी की सुरक्षा के लिए ZW8-12 सर्किट ब्रेकर का उपयोग करते हैं।यह मोटर्स के लिए दोष सुरक्षा प्रदान करता है, जनरेटर, स्विचगियर और अन्य औद्योगिक विद्युत प्रणालियां।
3वाणिज्यिक भवनः ZW8-12 सर्किट ब्रेकर आमतौर पर कार्यालय परिसरों, शॉपिंग मॉल, अस्पतालों और शैक्षिक संस्थानों सहित वाणिज्यिक भवनों में स्थापित किया जाता है।यह विद्युत वितरण प्रणालियों की सुरक्षा करता है, एचवीएसी प्रणाली, लिफ्ट, प्रकाश सर्किट और अन्य आवश्यक भवन अवसंरचना।
4नवीकरणीय ऊर्जा प्रणालियां: पवन और सौर ऊर्जा जैसे नवीकरणीय ऊर्जा स्रोतों को अपनाने के साथ,ZW8-12 सर्किट ब्रेकर का उपयोग मध्यम वोल्टेज नवीकरणीय ऊर्जा प्रतिष्ठानों की सुरक्षा के लिए किया जाता हैयह दोष या रखरखाव कार्यों के दौरान नवीकरणीय स्रोतों से उत्पन्न बिजली के सुरक्षित डिस्कनेक्शन को सुनिश्चित करता है।
5अवसंरचना परियोजनाएं: ZW8-12 सर्किट ब्रेकर बुनियादी ढांचा परियोजनाओं जैसे रेलवे, हवाई अड्डों और जल उपचार सुविधाओं के लिए उपयुक्त है। यह विद्युत प्रणालियों की सुरक्षा करता है,ट्रैक्शन पावर सिस्टम सहित, प्रकाश व्यवस्था, पंप स्टेशन और नियंत्रण सर्किट।
6डाटा सेंटर: डाटा सेंटरों को विश्वसनीय और मजबूत विद्युत सुरक्षा की आवश्यकता होती है।ZW8-12 सर्किट ब्रेकर आम तौर पर डेटा केंद्रों के भीतर महत्वपूर्ण सर्वरों की सुरक्षा के लिए मध्यम वोल्टेज वितरण प्रणालियों में उपयोग किया जाता है, बैकअप पावर सिस्टम, कूलिंग इन्फ्रास्ट्रक्चर और अनियंत्रित बिजली आपूर्ति (UPS) ।
7तेल और गैस सुविधाएं: तेल और गैस उद्योग में, ZW8-12 सर्किट ब्रेकर का उपयोग पंपों, कंप्रेसरों, मोटर्स,और रिफाइनरियों में अन्य उपकरण, अपतटीय प्लेटफार्मों, और पेलिन प्रतिष्ठानों।
संरचना:
1घेरः सर्किट ब्रेकर को उच्च गुणवत्ता वाली सामग्री जैसे स्टील या एल्यूमीनियम से बने एक मजबूत घेर में रखा जाता है।आवरण आंतरिक घटकों के लिए यांत्रिक सुरक्षा और इन्सुलेशन प्रदान करता है.
2ऑपरेटिंग तंत्र: ऑपरेटिंग तंत्र सर्किट ब्रेकर के संपर्कों को खोलने और बंद करने के लिए जिम्मेदार है। यह विशिष्ट डिजाइन के आधार पर एक मैनुअल या मोटर चालित तंत्र से मिलकर बन सकता है।ऑपरेटिंग तंत्र सर्किट ब्रेकर के सुचारू और विश्वसनीय संचालन सुनिश्चित करता है.
3वैक्यूम इंटरप्टर: वैक्यूम इंटरप्टर सर्किट ब्रेकर का मुख्य घटक है। यह एक सील कक्ष है जो उच्च गुणवत्ता वाले वैक्यूम से भरा हुआ है। जब सर्किट ब्रेकर बंद होता है,संपर्क वैक्यूम इंटरप्टर के भीतर एक दूसरे के संपर्क में हैंजब सर्किट ब्रेकर को धारा को बाधित करने की आवश्यकता होती है, तो वैक्यूम ब्रेकर एक अत्यधिक विश्वसनीय आर्क बुझाने वाला माध्यम बनाता है, आर्क को प्रभावी ढंग से बुझाने के लिए।
4संपर्कः सर्किट ब्रेकर संपर्क विद्युत धारा को ले जाने और बाधित करने के लिए जिम्मेदार होते हैं। वे आमतौर पर उच्च चालकता वाली सामग्री जैसे तांबा या चांदी से बने होते हैं।जब सर्किट ब्रेकर बंद हैजब सर्किट ब्रेकर खोला जाता है, तो संपर्क अलग हो जाते हैं, वर्तमान प्रवाह को बाधित करते हैं।
5आर्क स्लाइट्स: आर्क स्लाइट्स को सर्किट के टूटने के दौरान बनने वाले आर्क को जल्दी और प्रभावी ढंग से बुझाने के लिए डिज़ाइन किया गया है।वे संपर्क के चारों ओर तैनात कर रहे हैं और विभिन्न चाप बुझाने तकनीकों का उपयोग, जैसे चुंबकीय फटने या आर्क स्प्लिटिंग, कुशल आर्क बुझाने को सुनिश्चित करने के लिए।
6अछूता सामग्री: अछूता सामग्री, जैसे कि चीनी मिट्टी या मिश्रित सामग्री, का उपयोग सर्किट ब्रेकर के आंतरिक घटकों के लिए अछूता और समर्थन प्रदान करने के लिए किया जाता है।वे आवश्यक विद्युत रिक्तियों को बनाए रखने और फ्लैशओवर को रोकने में मदद करते हैं.
7नियंत्रण और सुरक्षा उपकरणः सर्किट ब्रेकर में नियंत्रण और सुरक्षा उपकरण शामिल हो सकते हैं, जैसे कि ट्रिप कॉइल, सहायक स्विच और रिले। ये उपकरण अतिरिक्त कार्यक्षमता प्रदान करते हैं,जैसे कि दूरस्थ संचालन, दोष का पता लगाने, और विद्युत प्रणाली में अन्य सुरक्षा उपकरणों के साथ समन्वय।
8टर्मिनल: सर्किट ब्रेकर में आने वाले और जाने वाले विद्युत कंडक्टरों को जोड़ने के लिए टर्मिनल होते हैं।ये टर्मिनल सर्किट ब्रेकर को विद्युत वितरण प्रणाली में एकीकृत करने की अनुमति देते हैं.
तकनीकी पैरामीटरः
ZW8-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | संक्षिप्त सर्किट का नामित समय | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
