उत्पाद का वर्णन:

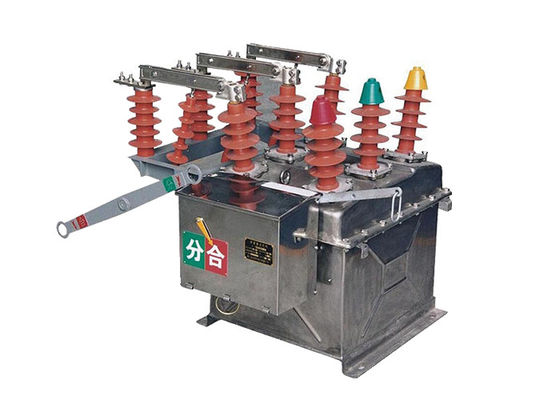

ZW8-12 उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर विशेष रूप से उच्च वोल्टेज स्विचगियर सिस्टम में बाहरी उपयोग के लिए डिज़ाइन किया गया है।इसका मुख्य उद्देश्य 10kV शहरी और ग्रामीण बिजली नेटवर्क में वितरण प्रणालियों को नियंत्रित करना और उनकी सुरक्षा करना है।यह 12kV के रेटेड वोल्टेज और 50Hz की रेटेड फ्रीक्वेंसी पर काम करता है, जिससे यह तीन-चरण AC आउटडोर हाई-वोल्टेज स्विचगियर के लिए उपयुक्त है।
ZW8-12 सर्किट ब्रेकर के प्रमुख कार्यों में से एक बिजली प्रणाली में लोड धाराओं को चालू या बंद करना है।यह शॉर्ट सर्किट दोष धाराओं जो हो सकता है को बाधित करने के लिए जिम्मेदार है, विद्युत नेटवर्क की सुरक्षा और स्थिरता सुनिश्चित करता है।
सर्किट ब्रेकर स्विचिंग ऑपरेशन के दौरान ब्रेक के खुलने पर बनने वाले आर्क को बुझाने के लिए एक वैक्यूम इंटरप्टर का उपयोग करता है।वैक्यूम अवरोधक विद्युत धनुषों को अवरोधित करने में अपनी विश्वसनीयता के लिए जाने जाते हैंइनकी उच्च विद्युतरोधक शक्ति होती है और इनका विद्युत प्रदर्शन उत्कृष्ट होता है।
ZW8-12 सर्किट ब्रेकर ने अपने व्यापक उपयोग, स्थिरता और बिजली प्रणालियों में परिपक्वता के कारण व्यापक लोकप्रियता प्राप्त की है।साथ ही इसकी सिद्ध विश्वसनीयता के साथ, ने उद्योग में अपनी प्रतिष्ठा स्थापित कर ली है। यह सुनिश्चित करने के लिए कि यह प्रदर्शन और सुरक्षा के लिए आवश्यक उद्योग मानकों को पूरा करता है।



विशेषताएं:

1.ZW8-12 आउटडोर उच्च वोल्टेज एसी वैक्यूम सर्किट ब्रेकर में वायु और एपॉक्सी राल कम्पोजिट इन्सुलेशन दोनों के लिए डिज़ाइन किए गए आंतरिक इन्सुलेशन के साथ प्रदूषण विरोधी क्षमता में सुधार किया गया है।यह इन्सुलेशन प्रणाली सर्किट ब्रेकर को पर्यावरण प्रदूषकों से बचाने में मदद करती है, प्रदूषण या कठोर बाहरी परिस्थितियों में भी इसके विश्वसनीय संचालन को सुनिश्चित करता है।

2ZW8-12 सर्किट ब्रेकर एक मिसाइल ऊर्जा भंडारण ऑपरेटिंग तंत्र से लैस है। यह तंत्र सर्किट ब्रेकर को कुशलता से संचालित करने के लिए संग्रहीत ऊर्जा का उपयोग करता है,त्वरित और विश्वसनीय स्विचिंग संचालन को सक्षम करनामिसाइल ऊर्जा भंडारण तंत्र सर्किट ब्रेकर के समग्र प्रदर्शन और विश्वसनीयता को बढ़ाता है।

3.ZW8-12 सर्किट ब्रेकर को एकतरफा (बाएं तरफ) या दोतरफा अलगाव स्विच के साथ-साथ एक बाहरी PT (संभावित ट्रांसफार्मर) के साथ कॉन्फ़िगर किया जा सकता है।यह लचीलापन विशिष्ट प्रणाली आवश्यकताओं के आधार पर बहुमुखी स्थापना विकल्पों की अनुमति देता हैएकतरफा या दोतरफा अलगाव स्विच सर्किट ब्रेकर को बिजली प्रणाली से आसानी से अलग करने में सक्षम बनाता है, जबकि बाहरी पीटी सटीक वोल्टेज माप और निगरानी की सुविधा प्रदान करता है।



आवेदनः

1विद्युत वितरणः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग विद्युत वितरण प्रणालियों में वितरण ट्रांसफार्मर, फीडर और अन्य उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।वे आम तौर पर बाहरी खंभे पर स्थापित होते हैं, सबस्टेशन और स्विचगियर।

2.उपयोगिता के पैमाने पर नवीकरणीय ऊर्जाः आउटडोर वैक्यूम सर्किट ब्रेकर का उपयोग उपयोग उपयोगिता के पैमाने पर नवीकरणीय ऊर्जा परियोजनाओं में किया जाता है, जैसे पवन और सौर फार्म, इनवर्टर और अन्य उपकरणों को स्विच करने और सुरक्षा के लिए.

3.रेलवे प्रणालीः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग रेल प्रणाली में, जैसे सिग्नलिंग प्रणाली और रेल बुनियादी ढांचे में, विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।

4खनन संचालनः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग खनन संचालन में कठोर बाहरी वातावरण में विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा करने के लिए किया जाता है।

5तेल और गैस उद्योगः बाहरी वैक्यूम सर्किट ब्रेकर का उपयोग तेल और गैस उद्योग में पंप, कंप्रेसर और पाइपलाइन जैसे विद्युत उपकरणों को स्विच करने और उनकी सुरक्षा के लिए किया जाता है।

.



शर्तें:

1परिवेश का तापमानः-40°C~+70°C (औसत दैनिक तापमान +40°C से अधिक नहीं)

2ऊंचाईः 1000 मीटर (अधिकतम 3000 मीटर)

3परिवेश आर्द्रता:औसत दैनिक सापेक्ष आर्द्रता 95% से अधिक नहीं, औसत मासिक सापेक्ष

4.प्रदूषण का स्तर: स्तर IV

5अधिकतम हवा की गतिः700Pa (हवा की गति 35 मीटर/सेकंड के बराबर)

6भूकंप की तीव्रताः 8 स्तर




तकनीकी पैरामीटरः
