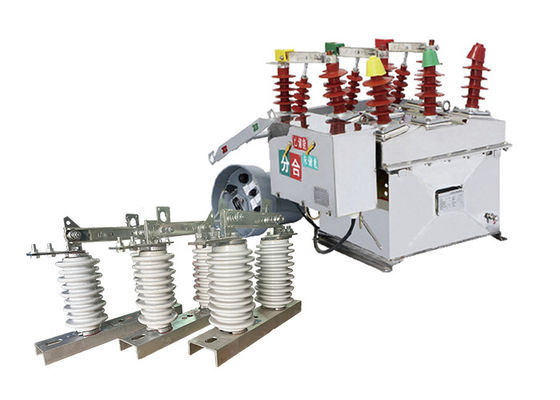

पोर्टेबल आउटडोर डिस्कनेक्टर स्विच के साथ संगत उच्च दक्षता उच्च वोल्टेज तीन पाहसे वैक्यूम सर्किट ब्रेकर
उत्पाद का वर्णन:
ZW8-12 उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर को अंतरराष्ट्रीय मानकों के अनुरूप डिजाइन किया गया है और उन्नत प्रौद्योगिकियों का उपयोग करके निर्मित किया गया है। इसका नामित वोल्टेज 12kV है,630A तक का नाममात्र करंट, और 20kA तक की शॉर्ट-सर्किट ब्रेकिंग करंट।
सर्किट ब्रेकर में कई प्रमुख घटक होते हैं, जिनमें वैक्यूम इंटरप्टर, ऑपरेटिंग तंत्र और नियंत्रण प्रणाली शामिल है।वैक्यूम इंटरप्टर सर्किट ब्रेकर का दिल है और विद्युत धारा को बाधित करने के लिए जिम्मेदार हैयह वैक्यूम में काम करने के लिए डिज़ाइन किया गया है, जो आर्किंग को रोकने में मदद करता है और विश्वसनीय संचालन सुनिश्चित करता है।
ऑपरेटिंग तंत्र सर्किट ब्रेकर को खोलने और बंद करने के लिए जिम्मेदार है और इसे मैन्युअल या विद्युत रूप से संचालित किया जा सकता है।नियंत्रण प्रणाली सर्किट ब्रेकर की निगरानी करता है और ऑपरेटर को प्रतिक्रिया प्रदान करता है, जिससे उन्हें ब्रेकर की स्थिति की निगरानी करने और किसी भी दोष का पता लगाने की अनुमति मिलती है।
ZW8-12 सर्किट ब्रेकर को उच्च विश्वसनीयता के लिए डिज़ाइन किया गया है और न्यूनतम रखरखाव की आवश्यकता होती है। इसका सेवा जीवन लंबा है और कठोर बाहरी वातावरण का सामना करने में सक्षम है,इसे व्यापक अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाना.
GW9-10 आउटडोर डोसकनेक्टर स्विच एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली पारेषण और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक गलती या ओवरकंट्रेंट। जब स्विच खुला होता है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
आउटडोर डोस कनेक्टर स्विच आमतौर पर 600 वोल्ट से 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
उच्च वोल्टेज डिस्कनेक्ट स्विच के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, क्योंकि यदि उन्हें सही ढंग से नहीं संभाला जाता है तो वे खतरनाक हो सकते हैं।केवल योग्य और प्रशिक्षित कर्मियों को ही उच्च वोल्टेज उपकरणों का संचालन और रखरखाव करने की अनुमति दी जानी चाहिए.
दोहरे प्रभाव का उपयोग जब GW9-10 श्रृंखला अलगाव स्विच को वैक्यूम सर्किट ब्रेकर के साथ इस्तेमाल किया जा सकता है।
विशेषताएं:
माप कार्य
1यह वोल्टेज, करंट और अन्य ऑपरेटिंग डेटा के साथ-साथ घटना रिकॉर्ड भी रिकॉर्ड करता है।
एफटीयू फंक्शन
1यह रिमोट कंट्रोल, टेलीमेट्री, रिमोट सिग्नलिंग और रिमोट समायोजन के चार रिमोट फंक्शन प्राप्त कर सकता है।
2इसमें रिमोट कंट्रोल, विभिन्न राज्य रिमोट मॉनिटरिंग, विभिन्न माप मानों और घटना रिकॉर्ड का रिमोट डिस्प्ले और विभिन्न सेट मानों का रिमोट समायोजन शामिल है।
संचार इंटरफेस और प्रोटोकॉल
1कंट्रोलर एक डेटा इंटरफेस और मानक दूरस्थ संचार प्रोटोकॉल से लैस है, जो फाइबर, वायर्ड और वायरलेस जैसे विभिन्न संचार विधियों का समर्थन करता है,बिजली वितरण स्वचालन प्रणाली में एक दूरस्थ टर्मिनल के रूप में सेवा.
रिमोट कंट्रोल फंक्शन
1यह एक वायरलेस रिमोट कंट्रोलर से लैस किया जा सकता है ताकि सुरक्षित और विश्वसनीय संचालन के साथ निकट दूरी पर रिमोट खोलने और बंद करने के संचालन को प्राप्त किया जा सके।
बैकअप बैटरी
1यह एक बैकअप बैटरी के साथ सुसज्जित किया जा सकता है ताकि एसी हानि के बाद 12 घंटे तक सामान्य संचालन बनाए रखा जा सके।
दोहरी शक्ति स्विचिंग सुरक्षा कार्य
1इसमें दोहरी पावर म्यूचुअल कंट्रोल है, जिसमें पावर-ऑन पर ऑटोमैटिक लेट-रीक्लोजर फंक्शन और पावर-आउट पर ऑटोमैटिक लेट-ट्रिप फंक्शन है।
2बाहर जाने वाले पक्ष का कार्य विद्युत विद्युत् होने पर बंद नहीं होना है, और दो स्विच स्थितियां आपस में जुड़ी हुई हैं।
स्वचालित रूप से दोष को साफ करता है, दोष क्षेत्र को अलग करता है, स्वचालित रूप से शक्ति हस्तांतरित करता है, और गैर-दोष क्षेत्र में शक्ति बहाल करता है।
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान वायु अंतर प्रदान करने के लिए संचालित किया जाता हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
आवेदन
1वितरण प्रणालियाँ: ZW8-12 सर्किट ब्रेकर 10kV शहरी और ग्रामीण बिजली नेटवर्क में वितरण प्रणालियों को नियंत्रित करने और उनकी सुरक्षा करने में महत्वपूर्ण भूमिका निभाता है।यह लोड धाराओं को चालू या बंद करने के लिए जिम्मेदार हैउपभोक्ताओं को बिजली का विश्वसनीय वितरण सुनिश्चित करना।
2विद्युत सबस्टेशन: सर्किट ब्रेकर का प्रयोग विद्युत सबस्टेशनों में अक्सर किया जाता है जहां उच्च वोल्टेज ट्रांसमिशन लाइनों को वितरण नेटवर्क से जोड़ा जाता है।यह उपकरण के पृथक्करण और सुरक्षा में मदद करता है, जो सबस्टेशन के सुरक्षित और कुशल संचालन की अनुमति देता है।
3औद्योगिक विद्युत प्रणालियाँ: उच्च विद्युत आवश्यकताओं वाले उद्योग जैसे विनिर्माण संयंत्र, खनन संचालन और बड़े पैमाने पर बुनियादी ढांचा परियोजनाएं,अक्सर ZW8-12 सर्किट ब्रेकर का उपयोग अपने उच्च वोल्टेज बिजली प्रणालियों को नियंत्रित करने और उनकी रक्षा करने के लिए करते हैंयह लोड धाराओं के प्रबंधन में सहायता करता है और उपकरण को शॉर्ट सर्किट दोष धाराओं से बचाता है।
4नवीकरणीय ऊर्जा प्रणालियां: पवन और सौर ऊर्जा जैसे नवीकरणीय ऊर्जा स्रोतों को अपनाने के साथ,ZW8-12 सर्किट ब्रेकर को नवीकरणीय ऊर्जा उत्पादन से जुड़े उच्च वोल्टेज स्विचगियर सिस्टम में आवेदन मिलता हैयह नवीकरणीय ऊर्जा को ग्रिड में कुशलतापूर्वक एकीकृत करने में सहायता करता है और बिजली उत्पादन सुविधाओं के सुरक्षित संचालन को सुनिश्चित करता है।
5उपयोगिता नेटवर्क: विद्युत उपयोगिता कंपनियां अपने उच्च वोल्टेज ट्रांसमिशन और वितरण नेटवर्क को प्रबंधित और सुरक्षित करने के लिए ZW8-12 सर्किट ब्रेकर पर निर्भर करती हैं।यह भार धाराओं को प्रभावी ढंग से नियंत्रित करके और खराबी को बाधित करके उपयोगिता ग्रिड की समग्र विश्वसनीयता और स्थिरता में योगदान देता है.
स्थितिः
परिवेश का तापमानः-40°C~+70°C (औसत दैनिक तापमान +40°C से अधिक नहीं)
ऊंचाईः>1000 मीटर (अधिकतम 3000 मीटर)
परिवेश आर्द्रता:औसत दैनिक सापेक्ष आर्द्रता 95% से अधिक नहीं, औसत मासिक सापेक्ष
प्रदूषण का स्तरः IV स्तर
अधिकतम हवा की गतिः700Pa (हवा की गति 35m/s के बराबर)
भूकंप की तीव्रताः 8 स्तर
तकनीकी पैरामीटरः
ZW8-12
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | ||||||||
| 1 | नामित वोल्टेज | केवी | 12 | ||||||||
| 2 | नामित इन्सुलेशन स्तर | 1 मिनट औद्योगिक आवृत्ति प्रतिरोधक वोल्टेज | शुष्क परीक्षण | 42 | |||||||
| गीला परीक्षण | 34 | ||||||||||
| बिजली के झटके का सामना करें वोल्टेज (पीक) | 75 | ||||||||||
| 3 | रेटेड करंट | ए | 630 | ||||||||
| 4 | लघु सर्किट के लिए नामित ब्रेक चालू | kA | 20 | ||||||||
| 5 | लघु सर्किट के नामित ब्रेक चालू समय | समय | 30 | ||||||||
| 6 | लघु सर्किट स्विचिंग वर्तमान (पीक) | kA | 50 | ||||||||
| 7 | वर्तमान का सामना करने वाली नामित चोटी | 50 | |||||||||
| 8 | नामित कम समय का प्रतिरोध करंट | 20 | |||||||||
| 9 | संक्षिप्त सर्किट का नामित समय | एस | 4 | ||||||||
| 10 | तोड़ने का समय (पृथक उत्तेजना विच्छेदन) |
अधिकतम ऑपरेटिंग वोल्टेज | एमएस | 15-50 | |||||||
| नामित परिचालन वोल्टेज | 30-60 | ||||||||||
| न्यूनतम परिचालन वोल्टेज | |||||||||||
| 11 | बंद होने का समय | 25-50 | |||||||||
| 12 | पूर्ण विच्छेदन समय | ≤100 | |||||||||
| 13 | आर्क जलने का समय | ≤20 | |||||||||
| 14 | यांत्रिक जीवनकाल | समय | 10000 | ||||||||
| 15 | बंद करने का कार्य | J | 70 | ||||||||
| 16 | ऊर्जा भंडारण मोटर की नाममात्र इनपुट शक्ति | W | < 250 | ||||||||
| 17 | नामित परिचालन वोल्टेज/नामित सहायक सर्किट वोल्टेज | वी | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | नामित वोल्टेज पर ऊर्जा भंडारण समय | एस | <10 | ||||||||
| 19 | ओवरकंट्रेंट डिकॉपलर | रेटेड करंट | ए | 5 | |||||||
| विच्छेदन करंट की सटीकता | % | ±10 | |||||||||
GW9-10
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
