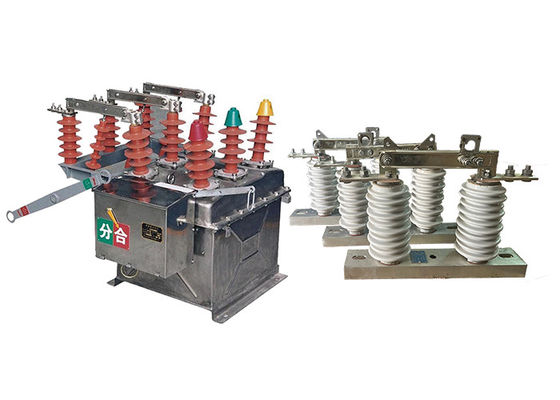

GW9-10 हुकस्टिक संचालित स्विच के साथ उपयोग करने वाले सबस्टेशन की सुरक्षा के लिए ZW8-12 उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर

GW9-10 हुकस्टिक संचालित स्विच के साथ उपयोग करने वाले सबस्टेशन की सुरक्षा के लिए ZW8-12 उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर

उत्पाद का वर्णन:

ZW8-12 स्वचालित वैक्यूम सर्किट ब्रेकर को अंतरराष्ट्रीय मानकों के अनुरूप डिजाइन किया गया है और उन्नत प्रौद्योगिकियों का उपयोग करके निर्मित किया गया है। इसका नामित वोल्टेज 12kV है,630A तक का नाममात्र करंट, और 20kA तक की शॉर्ट-सर्किट ब्रेकिंग करंट।

सर्किट ब्रेकर में वैक्यूम इंटरप्टर, ऑपरेटिंग मैकेनिज्म और कंट्रोल सिस्टम सहित कई प्रमुख घटक होते हैं।वैक्यूम इंटरप्टर सर्किट ब्रेकर का दिल है और विद्युत धारा को बाधित करने के लिए जिम्मेदार हैयह वैक्यूम में काम करने के लिए डिज़ाइन किया गया है, जो आर्किंग को रोकने में मदद करता है और विश्वसनीय संचालन सुनिश्चित करता है।

ऑपरेटिंग तंत्र सर्किट ब्रेकर को खोलने और बंद करने के लिए जिम्मेदार है और इसे मैन्युअल या विद्युत रूप से संचालित किया जा सकता है।नियंत्रण प्रणाली सर्किट ब्रेकर की निगरानी करता है और ऑपरेटर को प्रतिक्रिया प्रदान करता है, जिससे उन्हें ब्रेकर की स्थिति की निगरानी करने और किसी भी दोष का पता लगाने की अनुमति मिलती है।

ZW8-12 पोल माउंट सर्किट ब्रेकर को अत्यधिक विश्वसनीय होने के लिए डिज़ाइन किया गया है और न्यूनतम रखरखाव की आवश्यकता होती है। इसमें लंबी सेवा जीवन है और कठोर बाहरी वातावरण का सामना करने में सक्षम है,इसे व्यापक अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाना.

GW9-10 हुकस्टिक संचालित स्विच एक प्रकार का पोर्टेबल उपकरण है जिसका उपयोग रखरखाव, मरम्मत या आपातकालीन प्रयोजनों के लिए विद्युत वितरण लाइनों को अलग करने और ग्राउंड करने के लिए किया जाता है।यह एक बहुमुखी उपकरण है जिसका उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जिसमें हवाई वितरण लाइनें, सबस्टेशन और औद्योगिक सुविधाएं शामिल हैं।

हुकस्टिक संचालित स्विच को एक व्यक्ति द्वारा संचालित करने के लिए डिज़ाइन किया गया है, जिससे इसका उपयोग और पैंतरेबाज़ी आसान हो जाती है। इसमें एक दूरबीन फाइबरग्लास पोल होता है,जो विद्युत उपकरण तक पहुँचने के लिए बढ़ाया जा सकता है, और विनिमेय संलग्नक का एक सेट, जो उपयोगकर्ता को विभिन्न कार्यों को करने की अनुमति देता है, जैसे कि स्विच खोलना या बंद करना और ग्राउंडिंग लाइनें।

स्विच को विद्युत सर्किट में एक दृश्य ब्रेक प्रदान करने के लिए डिज़ाइन किया गया है, जो कि विद्युत उपकरण के साथ आकस्मिक संपर्क से बचाने में मदद करता है।यह कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए भी डिज़ाइन किया गया है, जैसे कि तेज हवाएं, बारिश और बर्फ, इसे बाहरी वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।

विशेषताएं:

माइक्रो कंप्यूटर सुरक्षा कार्य

1.इसमें तीन चरणों का विद्युत संरक्षण कार्य होता हैः तेज गति, समय-सीमित तेज गति और अतिप्रवाह संरक्षण।

2. तेज और धीमी गति से टाइमिंग की सुविधाओं की लचीली सेटिंग।

3उपयोगकर्ता सुरक्षा मान और देरी निर्धारित कर सकते हैं।

फिर से बंद करने का कार्य

1. तीन तक पुनः बंद करने के कार्य निर्धारित किए जा सकते हैं.

2उपयोगकर्ता पुनः बंद करने के कार्यों की संख्या और विभिन्न पुनः बंद करने के अंतराल को स्वतंत्र रूप से चुन सकते हैं।

3इसमें पुनः बंद होने से पहले त्वरण, पुनः बंद होने के बाद त्वरण और अनुक्रमिक समन्वय चयन के कार्य होते हैं।

नेटवर्क पुनर्निर्माण कार्य

1. कम वोल्टेज यात्रा लॉक, स्वचालित फिर से बंद, कम समय के लिए कोई फिर से बंद, निरंतर कोई फिर से बंद, कम वोल्टेज फिर से बंद, स्वचालित रीसेट, स्टैंडबाय सुरक्षा मूल्य की अल्पकालिक सक्रियण शामिल है,और स्टैंडबाय सुरक्षा मूल्य की निरंतर सक्रियता.

2रिंग नेटवर्क संचालन के दौरान पूर्व निर्धारित कार्य के अनुसार वितरित बुद्धिमान नियंत्रण को महसूस किया जा सकता है।

3जब नेटवर्क में खराबी होती है, तो यह स्वचालित रूप से गलती को साफ करता है, गलती वाले क्षेत्र को अलग करता है, स्वचालित रूप से बिजली हस्तांतरित करता है, और गैर-त्रुटि वाले क्षेत्र में बिजली बहाल करता है।

माप कार्य

1यह वोल्टेज, करंट और अन्य ऑपरेटिंग डेटा के साथ-साथ घटना रिकॉर्ड भी रिकॉर्ड करता है।

एफटीयू फंक्शन

1यह रिमोट कंट्रोल, टेलीमेट्री, रिमोट सिग्नलिंग और रिमोट समायोजन के चार रिमोट फंक्शन प्राप्त कर सकता है।

2इसमें रिमोट कंट्रोल, विभिन्न राज्य रिमोट मॉनिटरिंग, विभिन्न माप मानों और घटना रिकॉर्ड का रिमोट डिस्प्ले और विभिन्न सेट मानों का रिमोट समायोजन शामिल है।

संचार इंटरफेस और प्रोटोकॉल

नियंत्रक एक डेटा इंटरफेस और मानक दूरस्थ संचार प्रोटोकॉल से लैस है, जो फाइबर, वायर्ड और वायरलेस जैसे विभिन्न संचार विधियों का समर्थन करता है,बिजली वितरण स्वचालन प्रणाली में एक दूरस्थ टर्मिनल के रूप में सेवा.

रिमोट कंट्रोल फंक्शन

यह एक वायरलेस रिमोट कंट्रोलर से लैस किया जा सकता है ताकि सुरक्षित और विश्वसनीय संचालन के साथ निकट दूरी पर रिमोट खोलने और बंद करने के संचालन को प्राप्त किया जा सके।

बैकअप बैटरी

1यह एक बैकअप बैटरी के साथ सुसज्जित किया जा सकता है ताकि एसी हानि के बाद 12 घंटे तक सामान्य संचालन बनाए रखा जा सके।

दोहरी शक्ति स्विचिंग सुरक्षा कार्य

1इसमें दोहरी पावर म्यूचुअल कंट्रोल है, जिसमें पावर-ऑन पर ऑटोमैटिक लेट-रीक्लोजर फंक्शन और पावर-आउट पर ऑटोमैटिक लेट-ट्रिप फंक्शन है।

2बाहर जाने वाले पक्ष का कार्य विद्युत विद्युत् होने पर बंद नहीं होना है, और दो स्विच स्थितियां आपस में जुड़ी हुई हैं।


आवेदनः

1बिजली वितरण नेटवर्क: ZW8-12 सर्किट ब्रेकर का उपयोग मध्यम वोल्टेज वितरण नेटवर्क में किया जा सकता है, जैसे कि सबस्टेशन, ट्रांसफार्मर, फीडर,और अन्य विद्युत उपकरण अधिभार और शॉर्ट सर्किट सेयह वितरण प्रणाली के विश्वसनीय और सुरक्षित संचालन को सुनिश्चित करता है।

2औद्योगिक संयंत्रः विनिर्माण संयंत्र, रासायनिक सुविधाएं और खनन संचालन जैसे उद्योग अक्सर महत्वपूर्ण उपकरणों और मशीनरी की सुरक्षा के लिए ZW8-12 सर्किट ब्रेकर का उपयोग करते हैं।यह मोटर्स के लिए दोष सुरक्षा प्रदान करता है, जनरेटर, स्विचगियर और अन्य औद्योगिक विद्युत प्रणालियां।

3औद्योगिक विद्युत प्रणालियाँ: उच्च विद्युत आवश्यकताओं वाले उद्योग जैसे विनिर्माण संयंत्र, खनन संचालन और बड़े पैमाने पर बुनियादी ढांचा परियोजनाएं,अक्सर ZW8-12 सर्किट ब्रेकर का उपयोग अपने उच्च वोल्टेज बिजली प्रणालियों को नियंत्रित करने और उनकी रक्षा करने के लिए करते हैंयह लोड धाराओं के प्रबंधन में सहायता करता है और उपकरण को शॉर्ट सर्किट दोष धाराओं से बचाता है।

4नवीकरणीय ऊर्जा प्रणालियां: पवन और सौर ऊर्जा जैसे नवीकरणीय ऊर्जा स्रोतों को अपनाने के साथ,ZW8-12 सर्किट ब्रेकर को नवीकरणीय ऊर्जा उत्पादन से जुड़े उच्च वोल्टेज स्विचगियर सिस्टम में आवेदन मिलता हैयह नवीकरणीय ऊर्जा को ग्रिड में कुशलतापूर्वक एकीकृत करने में सहायता करता है और बिजली उत्पादन सुविधाओं के सुरक्षित संचालन को सुनिश्चित करता है।

लाभः

1.CT23 स्प्रिंग एनर्जी-स्टोरेज ऑपरेटिंग मैकेनिज्म: ZW8-12 सर्किट ब्रेकर CT23 प्रकार के स्प्रिंग एनर्जी-स्टोरेज ऑपरेटिंग मैकेनिज्म से लैस है।यह तंत्र सर्किट ब्रेकर संपर्क के खोलने और बंद करने की सुविधा के लिए वसंत में संग्रहीत यांत्रिक ऊर्जा का उपयोग करता हैयह ऑपरेशन में लचीलापन प्रदान करता है, आवेदन की विशिष्ट आवश्यकताओं के आधार पर मोटर चालित या मैनुअल संचालन की अनुमति देता है।

2.ZW8-12G संयुक्त ब्रेकर: ZW8-12G मॉडल एक संयुक्त ब्रेकर है जिसमें ZW8-12 सर्किट ब्रेकर और एक अलगावकार होता है। यह कॉन्फ़िगरेशन इसे एक सेक्शनलाइज़र के रूप में कार्य करने में सक्षम बनाता है,रखरखाव या खराबी की पहचान के प्रयोजनों के लिए बिजली वितरण नेटवर्क के विशिष्ट खंडों को अलग करने की क्षमता प्रदान करना.

3टैंक संरचना में इकट्ठे तीन-चरणः ZW8-12 सर्किट ब्रेकर में टैंक संरचना में इकट्ठे तीन-चरण की सुविधा है।इसका मतलब है कि प्रत्येक चरण के लिए ब्रेकर के घटकों एक आम टैंक के भीतर बंद कर रहे हैंटैंक यांत्रिक सुरक्षा प्रदान करता है और सर्किट ब्रेकर की समग्र मज़बूती को बढ़ाता है।

4वैक्यूम आर्क बुझाने वाला कक्ष और इन्सुलेशन सामग्रीः धातु के टैंक के अंदर, ZW8-12 सर्किट ब्रेकर में एक तीन-चरण वैक्यूम आर्क बुझाने वाला कक्ष शामिल है।यह कक्ष सर्किट के टूटने के दौरान विद्युत आर्क को कुशलता से बुझाने में कामयाब होता हैइसके अतिरिक्त सर्किट ब्रेकर में आइसोलेशन सामग्री जैसे एसएमसी (शीट मोल्डिंग कंपाउंड) का उपयोग किया जाता है, ताकि चरणों के बीच और चरण से चरण तक आइसोलेशन सुनिश्चित किया जा सके।इसकी समग्र इन्सुलेशन शक्ति को बढ़ाना.

5विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्तिः ZW8-12 सर्किट ब्रेकर अपने विश्वसनीय प्रदर्शन और उच्च इन्सुलेशन शक्ति के लिए जाना जाता है।यह सख्त प्रदर्शन मानकों को पूरा करने के लिए डिजाइन और परीक्षण किया गया है, विभिन्न विद्युत स्थितियों में विश्वसनीय संचालन सुनिश्चित करता है। उच्च इन्सुलेशन शक्ति विद्युत वोल्टेज का सामना करने और अलग करने के लिए सर्किट ब्रेकर की क्षमता को बढ़ाती है,विद्युत प्रणाली की सुरक्षा और विश्वसनीयता में योगदान

तकनीकी पैरामीटरः

ZW8-12

GW9-10
