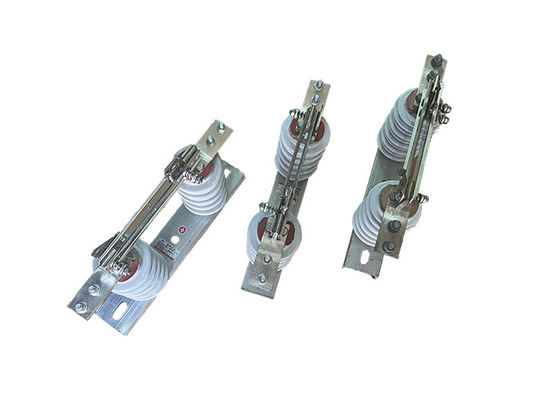

विद्युत अलगाव उच्च वोल्टेज डिस्कनेक्ट स्विच के लिए तोड़ने या कनेक्ट करने के लिए 630A हुक स्टिक डिस्कनेक्ट स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज डिस्कनेक्ट स्विच एक विद्युत उपकरण है जो विशेष रूप से विद्युत नेटवर्क या प्रणाली के एक विशेष खंड को शेष प्रणाली से अलग करने के उद्देश्य से डिज़ाइन किया गया है।यह आमतौर पर प्रणाली पर रखरखाव या मरम्मत के काम को सुविधाजनक बनाने के लिए किया जाता हैस्विच का प्रयोग आमतौर पर उच्च वोल्टेज विद्युत संचरण एवं वितरण प्रणालियों में किया जाता है।
स्विच को सामान्य परिचालन स्थितियों के साथ-साथ असामान्य परिस्थितियों में, जैसे कि एक दोष या ओवरकंट्रेंट में खोलने और बंद करने के लिए डिज़ाइन किया गया है। जब स्विच खुला होता है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
संरचना:
वर्णित उत्पाद एक आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है।चाकू बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित है और अलग से स्थिर संपर्क सिर के साथ जुड़ा हुआ है. प्रत्येक पक्ष को संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में रखा जाता है।जो गर्मी अपव्यय सतह को बढ़ाता है और तापमान वृद्धि को कम करता हैयह चाकू की यांत्रिक शक्ति में योगदान देता है और इसे शॉर्ट सर्किट के खिलाफ गतिशील रूप से थर्मल स्थिर बनाता है।
संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण बनाते हैं। जब ब्रेक बंद है,उपकरण स्वयं-लॉकिंग है, ताकि ब्रेक चाकू अपने स्वयं के वजन या विद्युत शक्ति की क्रिया के कारण गिर न जाए, जिससे ब्रेक बिना कारण खोला जा सके।
यह उत्पाद आमतौर पर विद्युत पारेषण और वितरण प्रणालियों में उपयोग किया जाता है और विद्युत ग्रिड के उचित कार्य को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।इन स्विचों के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए, और केवल योग्य और प्रशिक्षित कर्मियों को ही उनका संचालन और रखरखाव करने की अनुमति दी जानी चाहिए।
स्थितिः
1स्थापना के लिए अधिकतम ऊंचाई 1000 मीटर से अधिक नहीं होनी चाहिए।
2परिवेश का वायु तापमान +40 डिग्री सेल्सियस से अधिक नहीं होना चाहिए और सामान्य क्षेत्रों में यह -30 डिग्री सेल्सियस से नीचे नहीं गिरना चाहिए।
3हवा का दबाव 700Pa से अधिक नहीं होना चाहिए, जो 34m/s की हवा की गति से मेल खाता है।
4पृथक को 8 डिग्री तक की तीव्रता के भूकंप का सामना करने में सक्षम होना चाहिए।
5पृथक को ऐसे स्थान पर स्थापित किया जाना चाहिए जहां लगातार तेज कंपन न हो।
6सामान्य प्रकार के अलगावकर्ताओं के लिए, उन्हें गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।और अन्य विस्फोटक और संक्षारक सामग्री जो गंभीर रूप से पृथक की इन्सुलेशन और चालकता क्षमता को प्रभावित कर सकते हैं.
7प्रदूषण प्रतिरोधी प्रकार के अलगावकर्ता अत्यधिक गंदे प्रवाहक क्षेत्रों में उपयोग के लिए उपयुक्त हैं, लेकिन उन्हें किसी भी विस्फोटक या आग पैदा करने वाली सामग्री वाले क्षेत्रों में स्थापित नहीं किया जाना चाहिए।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
