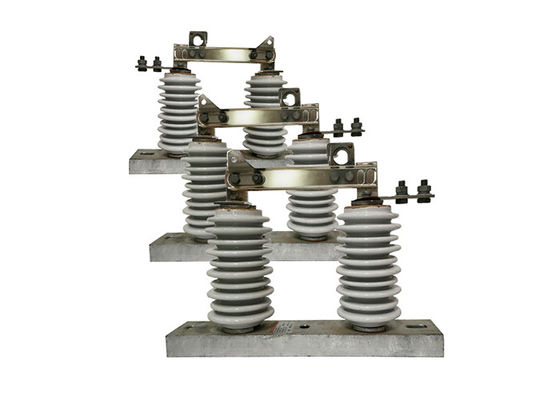

GW9-10 सीरीज आउटडोर हाई वोल्टेज डिस्कनेक्ट स्विच 1250A वैक्यूम लोड ब्रेक स्विच सर्किट ब्रेकर के साथ प्रयोग किया जाता है
उत्पाद का वर्णन:
GW9-10 श्रृंखला उच्च वोल्टेज डिस्कनेक्ट स्विच एक विद्युत स्विच है जिसका उपयोग उच्च वोल्टेज बिजली प्रणालियों में प्रणाली के एक खंड को शेष प्रणाली से अलग करने या डिस्कनेक्ट करने के लिए किया जाता है।यह उच्च वोल्टेज और वर्तमान परिस्थितियों में काम करने के लिए बनाया गया है और मुख्य रूप से रखरखाव के लिए प्रयोग किया जाता है, मरम्मत, या आपात स्थिति।
स्विच में संपर्कों का एक सेट होता है जिसे एक तंत्र द्वारा खोला या बंद किया जा सकता है, जैसे कि एक मैनुअल या मोटर चालित एक्ट्यूएटर। जब स्विच बंद हो जाता है,यह विद्युत धारा प्रणाली के माध्यम से बहने के लिए अनुमति देता है, जबकि जब यह खुला होता है, तो धारा बाधित हो जाती है, और प्रणाली प्रभावी रूप से डिस्कनेक्ट हो जाती है।
आवेदनः
1 सबस्टेशन अलगावःएक सबस्टेशन में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग ट्रांसफार्मर, सर्किट ब्रेकर और अन्य उपकरणों को रखरखाव या मरम्मत के लिए बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
2 ट्रांसमिशन लाइन अलगावःउच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग उच्च वोल्टेज ट्रांसमिशन लाइन के अनुभागों को रखरखाव, मरम्मत या आपात स्थिति के दौरान बिजली प्रवाह को रोकने के लिए किया जाता है।
3 संधारित्र बैंक स्विचिंगःकैपेसिटर बैंक वाली बिजली प्रणालियों में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग रखरखाव या मरम्मत के लिए कैपेसिटर बैंक को बिजली प्रणाली से डिस्कनेक्ट करने के लिए किया जाता है।
4 लोड शेलिंग:अधिभार या अन्य आपात स्थिति के मामले में, उच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग बिजली प्रणाली के कुछ वर्गों को डिस्कनेक्ट करके भार को कम करने के लिए किया जा सकता है।
5 दोष पृथक्करणःउच्च वोल्टेज डिस्कनेक्टर स्विच का उपयोग बिजली प्रणाली के दोषपूर्ण खंडों को अलग करने के लिए किया जाता है ताकि उपकरण को नुकसान न हो और बिजली आपूर्ति की निरंतरता सुनिश्चित हो सके।
शर्तें:
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
