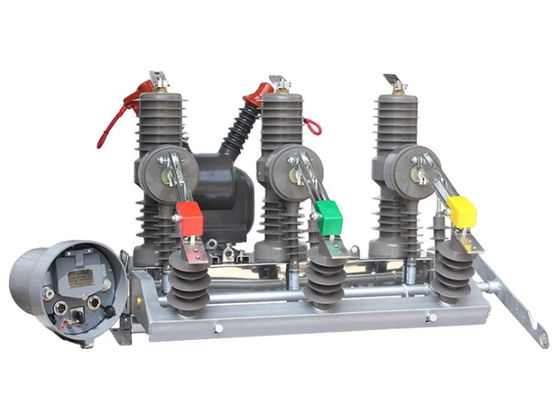

ZW32-12 ((F) सीरीज हाई वोल्टेज वैक्यूम सर्किट ब्रेकर विथ कंट्रोलर मैनुअल/ऑटोमैटिक स्टेनलेस स्टील सेक्शनलाइज़र
उत्पाद का वर्णन:
ZW32-12 आउटडोर एसी उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर एक आउटडोर वितरण उपकरण है जिसमें 12kV का नामित वोल्टेज और 50Hz की तीन-चरण एसी आवृत्ति है।यह मुख्य रूप से टूटने और लोड वर्तमान को बंद करने के लिए प्रयोग किया जाता हैइलेक्ट्रॉनिक प्रणालियों में अधिभार वर्तमान और शॉर्ट सर्किट वर्तमान। यह सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणालियों में सुरक्षा और नियंत्रण के लिए उपयुक्त है।साथ ही ग्रामीण बिजली नेटवर्क में लगातार संचालन के लिएयह बिजली ग्रिड संचालन के लिए एक अनुभागीय स्विच के रूप में भी इस्तेमाल किया जा सकता है। एक नियंत्रक स्थापित करने के बाद, यह वितरण नेटवर्क स्वचालन प्राप्त कर सकता है।
नियंत्रक का परिचय:
1. 485 / 232 संचार इंटरफेस के साथ, या ऑप्टिकल फाइबर के माध्यम से, वायरलेस दूरस्थ निगरानी; पुनः बंद करने के बाद त्वरण समारोह; जब स्विच भारी है,स्थायी खराबी के मामले में स्वतः त्वरण ट्रिपिंग;
2.रिमोट/मैनुअल क्लोजिंग ट्रिपिंग को तेज करने के लिए, और क्लोजिंग रीलॉकिंगः उपयोगकर्ता लाइन की मरम्मत के बाद पावर भेजता है, यदि वह ग्राउंडिंग स्विच को निकालना भूल जाता है, तो ट्रिपिंग को तेज करना चाहिए।
3. तीन पुनः बंद होने की देरी का समय समायोजित किया जा सकता है;
4.जंप क्लोजिंग सर्किट में गलत ऑपरेशन के खिलाफ डिजाइन किया गया है और इसमें एंटी-जंप फंक्शन है;
5शून्य-क्रम धारा क्षेत्र के भीतर और क्षेत्र के बाहर दोषों के बीच अंतर कर सकती है;
6रिमोट कंट्रोल स्विच को गलत संचालन को रोकने के लिए डिज़ाइन किया गया है।
विशेषताएं:
1उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर: यह वैक्यूम आर्क बुझाने की तकनीक को अपनाता है और इसमें अच्छा ब्रेक प्रदर्शन और मजबूत आर्क बुझाने की क्षमता है। यह लोड धाराओं को विश्वसनीय रूप से बाधित कर सकता है,अतिभार प्रवाह, और शॉर्ट सर्किट करंट।
2बाहरी डिजाइनः यह बाहरी वातावरण के लिए उपयुक्त है और इसमें अच्छे मौसम प्रतिरोध और सुरक्षा प्रदर्शन हैं, जिससे यह विभिन्न कठोर मौसम की स्थिति में सामान्य रूप से काम कर सकता है।
3नामित वोल्टेज और आवृत्तिः यह 12kV के नामित वोल्टेज और 50Hz की तीन-चरण AC आवृत्ति वाली वितरण प्रणालियों के लिए उपयुक्त है, जो संबंधित शक्ति आवश्यकताओं को पूरा करती है।
4सुरक्षा और नियंत्रण कार्यक्षमता: इसका उपयोग मुख्य रूप से सबस्टेशन और औद्योगिक और खनन उद्यम वितरण प्रणालियों में भार सुरक्षा और नियंत्रण के लिए किया जाता है।यह प्रभावी रूप से बिजली उपकरणों और प्रणालियों के सुरक्षित संचालन की रक्षा कर सकता है.
5ग्रामीण विद्युत ग्रिड अनुप्रयोग: ग्रामीण विद्युत ग्रिड में लगातार संचालन के कारण,यह सर्किट ब्रेकर व्यापक रूप से उपयोग किया जाता है और इसका उपयोग एक अनुभागीय स्विच के रूप में और ग्रामीण बिजली नेटवर्क में वितरण नेटवर्क स्वचालन के लिए किया जा सकता है.
स्थितिः
1.उंचाई 2000 मीटर से अधिक नहीं;
2परिवेश का वायु तापमान: -45 °C ~ + 40 °C. दैनिक तापमान अंतरः 25 °C;
3. हवा की गति 35 मीटर / सेकंड से अधिक नहीं
4कोई ज्वलनशील, विस्फोटक खतरनाक रासायनिक क्षरण और हिंसक कंपन स्थान नहीं।
तकनीकी पैरामीटरः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | फ्रैक्चर का इन्सुलेशन स्तर | कार्य आवृत्ति(शुष्क परीक्षण/नमी परीक्षण) | 48 | |||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 85 | |||||||||||
| 3 | पृथक्करण का स्तर जमीन/चरण से चरण तक | कार्य आवृत्ति | शुष्क परीक्षण | 42 | ||||||||
| गीला परीक्षण | 34 | |||||||||||
| बिजली के झटके के परीक्षण का वोल्टेज (पीक) | 75 | |||||||||||
| 4 | रेटेड करंट | ए | 630 | |||||||||
| 5 | नामित थर्मल स्थिरता धारा (वास्तविक मूल्य) | kA | 20 | |||||||||
| 6 | लघु सर्किट के लिए नामित ब्रेक चालू (वास्तविक मूल्य) | 25 | ||||||||||
| 7 | थर्मल स्थिरता का नामित समय | s | 4 | |||||||||
| 8 | नामित शॉर्ट सर्किट बंद करने की धारा ((पीक) | kA | 63 | |||||||||
| 9 | नामित गतिशील स्थिरता वर्तमान (पीक) | |||||||||||
| 10 | यांत्रिक जीवनकाल | समय | 10000 | |||||||||
| 11 | आरंभिक नामित धारा | 1000 | ||||||||||
| 12 | आसपास का वायु तापमान | उच्चतम तापमान | °C | -55 | ||||||||
| सबसे कम तापमान | +60 | |||||||||||
| अधिकतम दैनिक तापमान का अंतर | क | ≤25 | ||||||||||
| 13 | ऊंचाई | m | ≤2500 | |||||||||
| 14 | आर्द्रता | दैनिक सापेक्ष आर्द्रता का औसत | % | ≤ 95 | ||||||||
| मासिक सापेक्ष आर्द्रता का औसत | ≤ 90 | |||||||||||
| 15 | भूकंप प्रतिरोधी क्षमता | क्षैतिज त्वरण | घ | 0.25 | ||||||||
| ग्राउंड वर्टिकल त्वरण | 0.125 | |||||||||||
| सुरक्षा कारक | / | 1.67 | ||||||||||
| 16 | हवा की गति | m/s | ≤35 | |||||||||
| 17 | बर्फ की मोटाई | मिमी | ≤20 | |||||||||
