सिरेमिक हाई वोल्टेज आइसोलेटर स्विच 12kV-36kV एसी पावर वर्टिकल ब्रेक स्विच आउटडोर वितरण प्रणाली के लिए
उत्पाद का वर्णन:
उच्च वोल्टेज अलगाव स्विच एक विद्युत स्विच है जिसे रखरखाव या मरम्मत के प्रयोजनों के लिए विद्युत नेटवर्क या प्रणाली के एक खंड को शेष प्रणाली से अलग करने के लिए डिज़ाइन किया गया है।यह आमतौर पर उच्च वोल्टेज बिजली संचरण और वितरण प्रणालियों में प्रयोग किया जाता है.
स्विच को सामान्य या असामान्य परिस्थितियों में खोलने और बंद करने के लिए डिज़ाइन किया गया है, जैसे कि एक दोष या ओवर करंट। जब स्विच खुला है,यह भौतिक रूप से नेटवर्क के बाकी हिस्सों से सिस्टम के खंड को अलग करता है, उस खंड में बिजली के प्रवाह को रोकता है।
उच्च वोल्टेज अलगाव स्विच आमतौर पर 600 वोल्ट और 765,000 वोल्ट के बीच वोल्टेज पर काम करने के लिए डिज़ाइन किए जाते हैं, और उन्हें मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है।वे आम तौर पर सबस्टेशन या बिजली के खंभे पर स्थापित होते हैं, और वे विद्युत ग्रिड के बुनियादी ढांचे का एक महत्वपूर्ण घटक हैं।
उच्च वोल्टेज डिस्कनेक्ट स्विच के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, क्योंकि यदि उन्हें सही तरीके से नहीं संभाला जाता है तो वे खतरनाक हो सकते हैं।केवल योग्य और प्रशिक्षित कर्मियों को ही उच्च वोल्टेज उपकरणों का संचालन और रखरखाव करने की अनुमति दी जानी चाहिए.

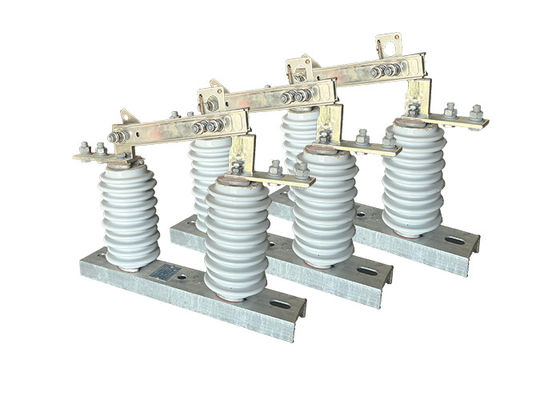

संरचना:
वर्णित उत्पाद एक आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है।चाकू बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित है और अलग से स्थिर संपर्क सिर के साथ जुड़ा हुआ है. प्रत्येक पक्ष को संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में रखा जाता है।जो गर्मी अपव्यय सतह को बढ़ाता है और तापमान वृद्धि को कम करता हैयह चाकू की यांत्रिक शक्ति में योगदान देता है और इसे शॉर्ट सर्किट के खिलाफ गतिशील रूप से थर्मल स्थिर बनाता है।
संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण बनाते हैं। जब ब्रेक बंद है,उपकरण स्वयं-लॉकिंग है, ताकि ब्रेक चाकू अपने स्वयं के वजन या विद्युत शक्ति की क्रिया के कारण गिर न जाए, जिससे ब्रेक बिना कारण खोला जा सके।
यह उत्पाद आमतौर पर विद्युत पारेषण और वितरण प्रणालियों में उपयोग किया जाता है और विद्युत ग्रिड के उचित कार्य को सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।इन स्विचों के साथ काम करते समय उचित सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए, और केवल योग्य और प्रशिक्षित कर्मियों को ही उनका संचालन और रखरखाव करने की अनुमति दी जानी चाहिए।
ऑपरेशन:
1 तैयारीः स्विच चालू करने से पहले, सर्किट को बिजली से बाहर कर दिया जाना चाहिए और किसी भी विद्युत खतरों से बचने के लिए ठीक से ग्राउंड किया जाना चाहिए।स्विच क्षति या पहनने के किसी भी संकेत के लिए निरीक्षण किया जाना चाहिए.
2 स्विच बंद करनाः स्विच बंद करने के लिए, ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को बंद स्थिति में ले जाता है। यह सर्किट को बिजली स्रोत से जोड़ता है,सर्किट के माध्यम से धारा के प्रवाह की अनुमति.
3 स्विच खोलनाः स्विच खोलने के लिए ऑपरेटर मैन्युअल रूप से या दूरस्थ रूप से स्विच हैंडल या नियंत्रण लीवर को खुली स्थिति में ले जाता है। इससे सर्किट को बिजली स्रोत से डिस्कनेक्ट किया जाता है,धारा के प्रवाह को बाधित करना.
आर्क प्रबंधनः जब स्विच खोला जाता है, तो संपर्कों के बीच एक विद्युत चाप हो सकता है, जो खतरनाक हो सकता है और स्विच को नुकसान पहुंचा सकता है।स्विच को आर्क स्लैश या ब्लोआउट कॉइल्स जैसे उपकरणों से लैस किया जा सकता है.
5 सुरक्षा: उच्च वोल्टेज डिस्कनेक्ट स्विच के ऑपरेटरों को विद्युत खतरों को रोकने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना चाहिए। इसमें व्यक्तिगत सुरक्षा उपकरण पहनना, टीमों में काम करना,और लॉकआउट/टैगआउट प्रक्रियाओं के बाद.
सुरक्षा युक्तियाँ:
1स्विच पर नियमित परीक्षण और रखरखाव करना ताकि इसका उचित कामकाज सुनिश्चित हो सके। इसमें स्विच के इन्सुलेशन प्रतिरोध का परीक्षण करना, सुरक्षा इंटरलॉक के कामकाज की पुष्टि करना शामिल है।और किसी भी असामान्य हीटिंग या कंपन के लिए जाँच.
2स्विच पर रखरखाव या मरम्मत कार्य करने से पहले लॉकआउट/टैगआउट प्रक्रिया लागू करें।इस प्रक्रिया में काम के दौरान आकस्मिक ऊर्जा को रोकने के लिए स्विच को लॉक और टैग करना शामिल है, सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
3स्विच पर काम करने वाले कर्मियों को पर्याप्त प्रशिक्षण प्रदान करना। प्रशिक्षण में उचित हैंडलिंग, संचालन और रखरखाव प्रक्रियाएं शामिल होनी चाहिए।साथ ही स्विच के साथ जुड़े संभावित खतरों.
4एक व्यापक सुरक्षा प्रबंधन प्रणाली लागू करें जिसमें नियमित सुरक्षा ऑडिट, खतरे के आकलन और घटना रिपोर्टिंग शामिल हैं।सुरक्षा के लिए यह सक्रिय दृष्टिकोण दुर्घटनाओं या चोटों के कारण होने से पहले संभावित जोखिमों की पहचान करने और उनसे निपटने में मदद करता है.
5. बंद या सीमित स्थानों में स्थित उच्च वोल्टेज अलगाव स्विच के लिए उचित वेंटिलेशन और शीतलन प्रणाली सुनिश्चित करें। 6.पर्याप्त वेंटिलेशन गर्मी को दूर करने में मदद करता है और स्विच को गर्म होने से रोकता है, जिससे खराबी या आग लग सकती है।
आवेदनः
उच्च वोल्टेज अलगाव स्विच बिजली पारेषण और वितरण प्रणालियों में आवश्यक घटक हैं,क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।
ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबा से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।
उच्च वोल्टेज डिस्कनेक्ट स्विच के कई प्रकार हैं, जिनमें एयर-ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर-ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।
उच्च वोल्टेज अलगाव स्विचों को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और बनाए रखा जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए,जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज डिस्कनेक्ट स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने में सुरक्षित हैं।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
