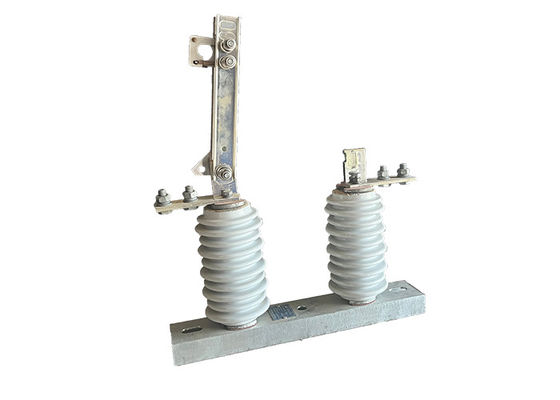

पोर्टेबल इलेक्ट्रिकल हाई वोल्टेज आइसोलेटर स्विच GW9 सीरीज 630A ग्रे कलर ओवरहेड लाइन ग्रुप डिकनेक्ट स्विच
उत्पाद का वर्णन:
The high voltage isolator switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.
अलगाव स्विच आधार, स्तंभ अलगाव, प्रवाहकीय भाग और अंग भाग से बना है। इसमें सरल संरचना, कम रखरखाव, उच्च स्तरीय विच्छेदन, उच्च विश्वसनीयता,आदियह देश-विदेश में समान उत्पादों के स्तर पर पहुंच जाता है।
इसके अतिरिक्त, GW9-12(W नामक एक अन्य प्रकार का अलगाव स्विच है, जिसमें एकल-चरण संरचना है जो आवृत्ति 50 हर्ट्ज और लाइन वोल्टेज 10kv के साथ बिजली प्रणाली के लिए उपयुक्त है।
यह 50 हर्ट्ज की आवृत्ति और 10kv के लाइन वोल्टेज के साथ बिजली प्रणालियों में उपयोग के लिए उपयुक्त है, और जब वोल्टेज और कोई भार नहीं होता है तो लाइनों को बंद करने और विभाजित करने के लिए उपयोग किया जाता है,और एंटीफॉलिंग आइसोलेटिंग स्विच भारी प्रदूषित क्षेत्रों में उपयोगकर्ताओं की आवश्यकताओं को पूरा कर सकते हैं, और प्रभावी रूप से फ्यूजिंग फ्लैश की समस्या को हल कर सकता है जो कि आइसोलेशन स्विच के काम करने पर होता है।
लाभः
1सरल संरचना: अलगाव स्विच को एक सरल संरचना के साथ डिज़ाइन किया गया है, जिससे इसे समझना और संचालित करना आसान हो जाता है।
कम रखरखावः इसके डिजाइन और निर्माण के कारण, अलगाव स्विच को न्यूनतम रखरखाव की आवश्यकता होती है, जिससे लगातार निरीक्षण और मरम्मत की आवश्यकता कम हो जाती है।
2उच्च तोड़ने और बंद करने की रैखिकताः अलगाव स्विच में उत्कृष्ट तोड़ने और बंद करने की रैखिकता है, जिससे स्विचिंग संचालन के दौरान सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।
3उच्च विश्वसनीयताः स्विच को विश्वसनीय प्रदर्शन प्रदान करने के लिए बनाया गया है, जिससे ऑपरेशन के दौरान खराबी या विफलताओं का जोखिम कम हो जाता है।
4अंतरराष्ट्रीय मानकों से तुलनीय: GW9-12 ((W) सीरीज के आइसोलेशन स्विच घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों के स्तर को पूरा करते हैं या उससे अधिक होते हैं।बाजार में इसकी संगतता और प्रतिस्पर्धात्मकता सुनिश्चित करना.
विशेषताएं:
1सुरक्षा: हुकस्टिक स्विच की मुख्य विशेषता सुरक्षा है। यह रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना अपने बिजली स्रोत से सुरक्षित रूप से सर्किट को डिस्कनेक्ट करने की अनुमति देता है।
2दूरस्थ संचालनः स्विच को एक लंबी पोल या "हुकस्टिक" का उपयोग करके सुरक्षित दूरी से संचालित किया जा सकता है, जो उच्च वोल्टेज उपकरण के निकट होने के लिए कर्मियों की आवश्यकता को समाप्त करता है।
3उपयोग में आसानः हुकस्टिक स्विच को उपयोग में आसान बनाने के लिए डिज़ाइन किया गया है और इसे संचालित करने के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है।
4स्थायित्वः इन्हें कठोर पर्यावरणीय परिस्थितियों जैसे अत्यधिक तापमान, आर्द्रता और संक्षारक पदार्थों का सामना करने के लिए डिज़ाइन किया गया है।
5.उच्च वोल्टेज रेटिंग: हुकस्टिक स्विच का उपयोग आमतौर पर उच्च वोल्टेज बिजली ट्रांसमिशन और वितरण प्रणालियों में किया जाता है और इसमें उच्च वोल्टेज रेटिंग होती है,कुछ हजार वोल्ट से लेकर कई सौ हजार वोल्ट तक.
6बहुमुखी प्रतिभा: इनका उपयोग सर्किट स्विच करने और अलग करने के साथ-साथ ग्राउंडिंग और डी-एनेर्जिंग उपकरण सहित कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है।
7दृश्य संकेतक: कुछ हुकस्टिक स्विच में दृश्य संकेतक होते हैं जो दिखाते हैं कि स्विच खुला है या बंद है, जिससे ऑपरेटरों को सर्किट की स्थिति जानना आसान हो जाता है।
संरचना:
इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत में स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण अपने आप गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.
आवेदनः
1विद्युत ग्रिड: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच विद्युत ग्रिड में एक महत्वपूर्ण घटक है, जहां इसका उपयोग रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिए किया जाता है।इससे यह सुनिश्चित होता है कि बिजली ग्रिड चालू और विश्वसनीय रहे।, यहां तक कि रखरखाव या मरम्मत की गतिविधियों के दौरान भी।
2विद्युत सबस्टेशन: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग विद्युत सबस्टेशन में भी किया जाता है।जब इसका उपयोग व्यक्तिगत ट्रांसफार्मर या अन्य उपकरण के रखरखाव या मरम्मत के लिए पृथक करने के लिए किया जाता हैइससे यह सुनिश्चित होता है कि सबस्टेशन रखरखाव या मरम्मत गतिविधियों के दौरान भी चालू और विश्वसनीय रहे।
3नवीकरणीय ऊर्जा प्रणालियाँ: ऊपरी उच्च वोल्टेज ऊर्ध्वाधर अलगाव स्विच का उपयोग नवीकरणीय ऊर्जा प्रणालियों, जैसे पवन और सौर ऊर्जा संयंत्रों में भी किया जाता है।रखरखाव या मरम्मत के लिए ट्रांसमिशन लाइन के खंडों को अलग करने के लिएयह यह सुनिश्चित करने में मदद करता है कि नवीकरणीय ऊर्जा प्रणाली रखरखाव या मरम्मत गतिविधियों के दौरान भी परिचालन और विश्वसनीय बनी रहे।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवन काल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
