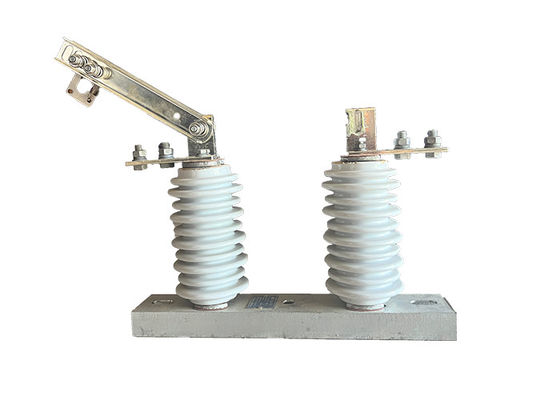

GW9-10/630A उच्च वोल्टेज डीसी डिस्कनेक्ट स्विच स्वचालित रीसेट सुरक्षा के लिए ऊपरी बिजली लाइनों पर स्थापित
उत्पाद का वर्णन:
उच्च वोल्टेज अलगाव स्विच बिजली पारेषण और वितरण प्रणालियों में आवश्यक घटक हैं,क्योंकि वे रखरखाव या मरम्मत कार्य के लिए नेटवर्क के विशिष्ट खंडों को अलग करने की अनुमति देते हैंइनका उपयोग किसी खराबी या अन्य असामान्य स्थिति की स्थिति में नेटवर्क के कुछ हिस्सों को अलग करने के लिए भी किया जा सकता है।
ये स्विच उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं, और आमतौर पर टिकाऊ और मजबूत सामग्री जैसे स्टेनलेस स्टील, एल्यूमीनियम या तांबा से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए गए हैं, जैसे कि चरम तापमान, तेज हवाएं और भारी बारिश।
उच्च वोल्टेज अलगाव स्विच के कई प्रकार हैं, जिनमें एयर-ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच शामिल हैं। एयर-ब्रेक स्विच सबसे आम प्रकार हैं,और वे संपर्क के एक सेट का उपयोग कर काम करते हैं कि शारीरिक रूप से अलग जब स्विच खोला जाता हैतेल से डूबे स्विच आमतौर पर उच्च वोल्टेज अनुप्रयोगों में उपयोग किए जाते हैं और स्विच खोले जाने पर आर्किंग को रोकने के लिए तेल से भरे जाते हैं।गैस-अछूता स्विच स्विच संपर्कों को अछूता करने के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं, जो छोटे और अधिक कॉम्पैक्ट स्विच डिजाइन की अनुमति देता है।
उच्च वोल्टेज अलगाव स्विचों को योग्य प्रशिक्षण प्राप्त योग्य कर्मियों द्वारा संचालित और बनाए रखा जाना चाहिए। इन स्विचों के साथ काम करते समय सुरक्षा प्रक्रियाओं का पालन किया जाना चाहिए,जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग और उपकरण के आकस्मिक ऊर्जाकरण को रोकने के लिए लॉकआउट/टैगआउट प्रक्रियाओं का पालन करना शामिल है।उच्च वोल्टेज अलगाव स्विच का नियमित रखरखाव और परीक्षण भी यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे ठीक से काम कर रहे हैं और उपयोग करने के लिए सुरक्षित हैं।
आउटडोर वैक्यूम सर्किट ब्रेकर के साथ संबंधः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
1जब एचवी विद्युत अलगाव बंद स्थिति में होता है, अलगाव के संपर्क एक दूसरे के संपर्क में होते हैं, जिससे वर्तमान सर्किट के माध्यम से बहने की अनुमति देता है।एचवी विद्युत अलगावकर्ता को मैन्युअल या दूरस्थ संचालन द्वारा बंद किया जाता है, एचवी विद्युत अलगाव के प्रकार के आधार पर।
2बिजली प्रणाली के एक खंड को अलग करने के लिए, एचवी विद्युत अलगाव को खोला जाना चाहिए।यह आम तौर पर संपर्क को अलग करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर को संचालित करके किया जाता है.
3एक बार एचवी विद्युत अलगावकर्ता खोलने के बाद, बिजली प्रणाली का वह खंड जो अलगावकर्ता से जुड़ा है, शेष प्रणाली से अलग हो जाता है।यह पृथक सर्किट पर रखरखाव या मरम्मत के काम को सुरक्षित रूप से करने के लिए अनुमति देता है.
4जब रखरखाव या मरम्मत का कार्य पूरा हो जाता है, तो पृथक सर्किट में बिजली बहाल करने के लिए एचवी विद्युत अलगावकर्ता को बंद किया जा सकता है।यह संपर्क कनेक्ट करने और सर्किट के माध्यम से वर्तमान के प्रवाह को बहाल करने के लिए हाथ से या दूरस्थ रूप से आइसोलेटर संचालित द्वारा किया जाता है.
लाभः
1सरल संरचना: अलगाव स्विच को एक सरल संरचना के साथ डिज़ाइन किया गया है, जिससे इसे समझना और संचालित करना आसान हो जाता है।
कम रखरखावः इसके डिजाइन और निर्माण के कारण, अलगाव स्विच को न्यूनतम रखरखाव की आवश्यकता होती है, जिससे लगातार निरीक्षण और मरम्मत की आवश्यकता कम हो जाती है।
2उच्च तोड़ने और बंद करने की रैखिकताः अलगाव स्विच में उत्कृष्ट तोड़ने और बंद करने की रैखिकता है, जिससे स्विचिंग संचालन के दौरान सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।
3उच्च विश्वसनीयताः स्विच को विश्वसनीय प्रदर्शन प्रदान करने के लिए बनाया गया है, जिससे ऑपरेशन के दौरान खराबी या विफलताओं का जोखिम कम हो जाता है।
4अंतरराष्ट्रीय मानकों से तुलनीय: GW9-12 ((W) सीरीज के आइसोलेशन स्विच घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों के स्तर को पूरा करते हैं या उससे अधिक होते हैं।बाजार में इसकी संगतता और प्रतिस्पर्धात्मकता सुनिश्चित करना.
सुरक्षा युक्तियाँ:
1स्विच पर नियमित परीक्षण और रखरखाव करना ताकि इसका उचित कामकाज सुनिश्चित हो सके। इसमें स्विच के इन्सुलेशन प्रतिरोध का परीक्षण करना, सुरक्षा इंटरलॉक के कामकाज की पुष्टि करना शामिल है।और किसी भी असामान्य हीटिंग या कंपन के लिए जाँच.
2स्विच पर रखरखाव या मरम्मत कार्य करने से पहले लॉकआउट/टैगआउट प्रक्रिया लागू करें।इस प्रक्रिया में काम के दौरान आकस्मिक ऊर्जा को रोकने के लिए स्विच को लॉक और टैग करना शामिल है, सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
3स्विच पर काम करने वाले कर्मियों को पर्याप्त प्रशिक्षण प्रदान करना। प्रशिक्षण में उचित हैंडलिंग, संचालन और रखरखाव प्रक्रियाएं शामिल होनी चाहिए।साथ ही स्विच के साथ जुड़े संभावित खतरों.
4एक व्यापक सुरक्षा प्रबंधन प्रणाली लागू करें जिसमें नियमित सुरक्षा ऑडिट, खतरे के आकलन और घटना रिपोर्टिंग शामिल हैं।सुरक्षा के लिए यह सक्रिय दृष्टिकोण दुर्घटनाओं या चोटों के कारण होने से पहले संभावित जोखिमों की पहचान करने और उनसे निपटने में मदद करता है.
5. बंद या सीमित स्थानों में स्थित उच्च वोल्टेज अलगाव स्विच के लिए उचित वेंटिलेशन और शीतलन प्रणाली सुनिश्चित करें। 6.पर्याप्त वेंटिलेशन गर्मी को दूर करने में मदद करता है और स्विच को गर्म होने से रोकता है, जिससे खराबी या आग लग सकती है।
स्थितिः
1.उंचाई 1000 मीटर से अधिक नहीं है
2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;
3. हवा का दबाव 700Pa से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;
5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;
6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।
और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से इन्सुलेटर की इन्सुलेशन और चालकता क्षमता को प्रभावित करते हैं
7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
