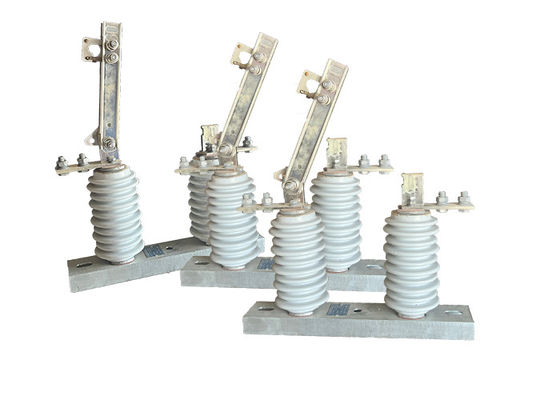

1000 मीटर ऊंचाई के लिए पावर ट्रांसमिशन सिस्टम पर सुरक्षा के लिए इंटरलॉकिंग तंत्र के साथ आउटडोर एचवी आइसोलेटर स्विच
उत्पाद का वर्णनः
उच्च वोल्टेज आइसोलेटर स्विच बिजली ट्रांसमिशन और वितरण प्रणालियों में एक महत्वपूर्ण भूमिका निभाते हैं।और असामान्य परिस्थितियों को संभालनेइन स्विचों का डिजाइन और निर्माण उच्च वोल्टेज और धाराओं को संभालने के साथ-साथ कठोर पर्यावरणीय परिस्थितियों का सामना करने की उनकी क्षमता पर केंद्रित है।
विभिन्न प्रकार के उच्च वोल्टेज अलगाव स्विच, जैसे कि वायु ब्रेक स्विच, तेल-डुबकी स्विच और गैस-अलगाव स्विच, विशिष्ट अनुप्रयोग के आधार पर विभिन्न फायदे प्रदान करते हैं।एयर-ब्रेक स्विच सबसे आम हैं और सर्किट को बाधित करने के लिए शारीरिक रूप से अलग करने वाले संपर्कों पर निर्भर हैं. तेल से डूबे स्विच आर्किंग को रोकने के लिए तेल से भरे जाते हैं, जिससे वे उच्च वोल्टेज अनुप्रयोगों के लिए उपयुक्त होते हैं। गैस-अलगाव स्विच अलगाव के लिए सल्फर हेक्साफ्लोराइड गैस का उपयोग करते हैं,अधिक कॉम्पैक्ट डिजाइन के लिए अनुमति देता है.
उच्च वोल्टेज अलगाव स्विच के संचालन और रखरखाव के लिए उचित प्रशिक्षण के साथ योग्य कर्मियों की आवश्यकता होती है।जिसमें व्यक्तिगत सुरक्षा उपकरण का उपयोग और लॉकआउट/टैगआउट प्रोटोकॉल का पालन शामिल हैइन स्विचों की उचित कार्यक्षमता और सुरक्षा को सत्यापित करने के लिए नियमित रखरखाव और परीक्षण भी महत्वपूर्ण हैं।
ऑपरेशन
1आरंभिक स्थितिः डिस्कनेक्टर स्विच प्रारंभ में बंद स्थिति में है, जिसका अर्थ है कि सर्किट जुड़ा हुआ है और ऊर्जा दी गई है।स्विच के ब्लेड या संपर्क संबंधित टर्मिनलों या कंडक्टरों के संपर्क में हैविद्युत धारा के प्रवाह की अनुमति देता है।
2तैयारी और सुरक्षा उपायः स्विच को चालू करने से पहले उचित सुरक्षा उपाय किए जाने चाहिए।जैसे कि उपयुक्त व्यक्तिगत सुरक्षा उपकरण (पीपीई) पहनना और यह सुनिश्चित करना कि क्षेत्र किसी भी संभावित खतरे से मुक्त होस्थापित सुरक्षा प्रोटोकॉल और दिशानिर्देशों का पालन करना आवश्यक है।
3मैन्युअल ऑपरेशनः ऑपरेटर स्विच के पोल या हैंडल को घुमाता है, जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है।पोल आम तौर पर सक्रिय विद्युत घटकों से एक सुरक्षित दूरी पर स्थित है और इन्सुलेशन के लिए एक गैर प्रवाहकीय सामग्री से बना है.
4स्विच खोलना: पोल को घुमाकर, स्विच का ब्लेड या संपर्क टर्मिनलों या कंडक्टरों से अलग हो जाता है, प्रभावी रूप से सर्किट खोलता है।यह क्रिया विद्युत धारा के प्रवाह को बाधित करती है और सर्किट को उसके बिजली स्रोत से अलग करती है.
5दृश्य संकेत: स्विच चालू होने पर, यह अपनी स्थिति का दृश्य संकेत प्रदान करता है। स्विच के ब्लेड या संपर्क की स्थिति का निरीक्षण किया जा सकता है,आमतौर पर पारदर्शी आवरण के माध्यम से या दृश्य संकेतकों का उपयोग करके, यह निर्धारित करने के लिए कि सर्किट जुड़ा हुआ है या डिस्कनेक्ट।
6रखरखाव या मरम्मतः डिस्कनेक्टर स्विच को खुली स्थिति में रखकर सर्किट पर रखरखाव या मरम्मत कार्य सुरक्षित रूप से किए जा सकते हैं।श्रमिक विद्युत शॉक के जोखिम के बिना प्रणाली पर काम कर सकते हैं, चूंकि सर्किट बिजली स्रोत से अलग है।
7स्विच बंद करना: एक बार रखरखाव या मरम्मत कार्य पूरा हो जाने के बाद, और सर्किट में बिजली बहाल करना सुरक्षित हो जाने के बाद, ऑपरेटर स्विच बंद करने के लिए विपरीत दिशा में पोल को घुमाता है।ब्लेड या संपर्क टर्मिनलों या कंडक्टरों के साथ फिर से संलग्न करता है, सर्किट को उसके बिजली स्रोत से फिर से जोड़ता है।
8सत्यापनः स्विच बंद करने के बाद यह सत्यापित करना महत्वपूर्ण है कि सर्किट को सफलतापूर्वक फिर से चालू किया गया है और यह ठीक से काम कर रहा है।यह सुनिश्चित करने के लिए उपयुक्त परीक्षण और निगरानी प्रक्रियाओं के माध्यम से किया जा सकता है कि प्रणाली नियोजित रूप से काम कर रही है.
सुरक्षा जोखिमः
1विद्युत झटकाः उच्च वोल्टेज डिस्कनेक्ट स्विच यदि उन्हें ठीक से नहीं संभाला जाता है तो संभावित घातक विद्युत झटका दे सकते हैं।यह तब हो सकता है जब स्विच को खोलने से पहले इसे ठीक से अलग नहीं किया जाता है या उपकरण में कोई खराबी होती है.
2.आर्क फ्लैश: जब उच्च वोल्टेज डिस्कनेक्ट स्विच खोले जाते हैं, तो एक आर्क फ्लैश हो सकता है, जो गर्मी, प्रकाश और दबाव के रूप में महत्वपूर्ण मात्रा में ऊर्जा जारी कर सकता है। इससे जलन हो सकती है,आंखों की क्षति, और अन्य चोटें।
3उपकरण की खराबी: उच्च वोल्टेज डिस्कनेक्ट स्विच खराब हो सकते हैं यदि उन्हें ठीक से बनाए नहीं रखा जाता है या यदि वे अतिभारित होते हैं। इससे उपकरण क्षति, विद्युत आग और अन्य खतरे हो सकते हैं।
4पर्यावरणीय जोखिमः उच्च वोल्टेज डिस्कनेक्ट स्विच अक्सर बाहरी वातावरण में स्थित होते हैं, जहां वे अत्यधिक मौसम की स्थिति के संपर्क में आ सकते हैं, जैसे कि तेज हवाएं, भारी बारिश,और बिजली के झटकेये स्थितियां उपकरण का संचालन या रखरखाव करने वाले कर्मियों के लिए अतिरिक्त सुरक्षा जोखिम पैदा कर सकती हैं।
पी.एस.
उच्च वोल्टेज डिस्कनेक्ट स्विच से जुड़े जोखिमों को कम करने के लिए उचित सुरक्षा प्रक्रियाओं का पालन करना महत्वपूर्ण है, जिसमें उपयुक्त व्यक्तिगत सुरक्षा उपकरण का उपयोग करना शामिल है।लॉकआउट और टैगआउट प्रक्रियाओं के बाद, और यह सुनिश्चित करना कि केवल योग्य और प्रशिक्षित कर्मियों को ही उपकरण का संचालन और रखरखाव करने की अनुमति है।उपकरण का नियमित रखरखाव और परीक्षण उपकरण की विफलता और अन्य खतरों के जोखिम को कम करने में भी मदद कर सकता है.
सुरक्षा युक्तियाँ:
1हमेशा उचित व्यक्तिगत सुरक्षा उपकरण (पीपीई) जैसे दस्ताने, सुरक्षा चश्मा और लौ प्रतिरोधी कपड़े पहनें।
स्विच पर काम करने से पहले, यह सुनिश्चित करें कि बिजली की आपूर्ति बंद है, और स्विच ठीक से ग्राउंड है।
2स्विच के संचालन के लिए निर्माता के निर्देशों का पालन करें और सुरक्षा सुविधाओं को दरकिनार करने का प्रयास न करें और न ही स्विच को इसके नियत उपयोग के अलावा अन्य उद्देश्यों के लिए उपयोग करें।
3स्विच पर काम करते समय विद्युत शॉक से बचने के लिए अछूते औजारों और उपकरणों का प्रयोग करें।
4स्विच के किसी भी प्रवाहकीय भाग को छूने से बचें और जब यह काम कर रहा हो तो स्विच से सुरक्षित दूरी बनाए रखें।
5जब तक आप एक योग्य और प्रशिक्षित पेशेवर न हों तब तक कभी भी स्विच को स्वयं मरम्मत या संशोधित करने का प्रयास न करें।
6स्विच के आसपास के क्षेत्र को साफ रखें और ऐसे मलबे से मुक्त रखें जो इसके कामकाज में हस्तक्षेप कर सकते हैं।
7. नियमित रूप से स्विच का निरीक्षण करें और क्षतिग्रस्त या पहने हुए भागों को यथाशीघ्र बदलें।
8केवल अधिकृत कर्मियों को ही स्विच पर संचालन या रखरखाव करने की अनुमति दी जानी चाहिए।
9आपात स्थिति में, स्थापित आपातकालीन प्रक्रियाओं का पालन करें और तुरंत स्विच पर बिजली बंद कर दें।
कार्यः
एक उच्च वोल्टेज विद्युत अलगाव का मुख्य कार्य उच्च वोल्टेज एसी कंडक्टर और समर्थन संरचना के बीच विद्युत अलगाव प्रदान करना है,और कंडक्टर के वजन का समर्थन करने के लिएयह उच्च स्तर के वोल्टेज और विद्युत धारा का सामना करने के लिए डिज़ाइन किया गया है, और आमतौर पर उन सामग्रियों से बना होता है जो विद्युत आर्किंग और संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं,जैसे कि चीनी मिट्टी या पॉलिमर.
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
