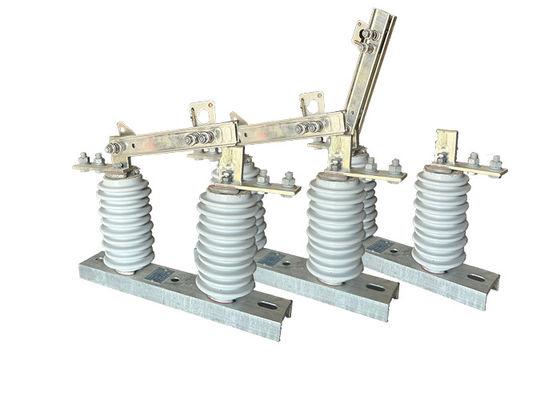

एकल चरण एसी पावर डिस्कनेक्ट स्विच 1250 ए 50 हर्ट्ज पावर ट्रांसमिशन सबस्टेशन के लिए उच्च वोल्टेज आइसोलेटर स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज अलगाव स्विच का उपयोग उच्च वोल्टेज विद्युत संचरण और वितरण प्रणालियों में रखरखाव या मरम्मत के प्रयोजनों के लिए अपने विद्युत स्रोतों से सर्किटों को डिस्कनेक्ट करने के लिए किया जाता है।वे बिजली की आपूर्ति से सर्किट को अलग करने के लिए एक साधन प्रदान करते हैं, जिससे श्रमिकों को बिजली के झटके के जोखिम के बिना अपने कार्यों को सुरक्षित रूप से करने की अनुमति मिलती है।
एक उच्च वोल्टेज अलगाव स्विच के संचालन में एक घूर्णी ध्रुव शामिल है जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है। ध्रुव को घुमाकर,ब्लेड को संलग्न या अनइंजेक्ट किया जा सकता है, जिससे सर्किट को कनेक्ट या डिस्कनेक्ट किया जा सकता है। यह तंत्र स्विच की स्थिति का मैन्युअल और दृश्य संकेत देता है।
ऑपरेटर की सुरक्षा सुनिश्चित करने के लिए, उच्च वोल्टेज अलगाव स्विच का पोल आमतौर पर एक गैर-संवाहक सामग्री से बना होता है, जैसे कि फाइबरग्लास या मिश्रित सामग्री,जो सिस्टम में मौजूद उच्च वोल्टेज के खिलाफ इन्सुलेशन प्रदान करता हैयह इन्सुलेशन स्विच को संचालित करते समय ऑपरेटर को विद्युत शॉक से बचाता है।
उच्च वोल्टेज अलगाव स्विच विभिन्न डिजाइनों और आकारों में उपलब्ध हैं ताकि वे नियंत्रित सर्किट के विभिन्न वोल्टेज और वर्तमान रेटिंग को समायोजित कर सकें।वे आम तौर पर बाहरी सेटिंग्स में खंभे या संरचनाओं पर लगाए जाते हैंअन्य सुरक्षा उपकरणों जैसे सर्किट ब्रेकर और फ्यूज के साथ मिलकर,डिस्कनेक्टर स्विच विद्युत प्रणाली की समग्र सुरक्षा और विश्वसनीयता में योगदान देते हैं, एक अलग और सुरक्षा साधन प्रदान करके
1आरंभिक स्थितिः डिस्कनेक्टर स्विच प्रारंभ में बंद स्थिति में है, जिसका अर्थ है कि सर्किट जुड़ा हुआ है और ऊर्जा दी गई है।स्विच के ब्लेड या संपर्क संबंधित टर्मिनलों या कंडक्टरों के संपर्क में हैविद्युत धारा के प्रवाह की अनुमति देता है।
2तैयारी और सुरक्षा उपायः स्विच को चालू करने से पहले उचित सुरक्षा उपाय किए जाने चाहिए।जैसे कि उपयुक्त व्यक्तिगत सुरक्षा उपकरण (पीपीई) पहनना और यह सुनिश्चित करना कि क्षेत्र किसी भी संभावित खतरे से मुक्त होस्थापित सुरक्षा प्रोटोकॉल और दिशानिर्देशों का पालन करना आवश्यक है।
3मैन्युअल ऑपरेशनः ऑपरेटर स्विच के पोल या हैंडल को घुमाता है, जो स्विच के ब्लेड या संपर्क के खुलने और बंद होने को नियंत्रित करता है।पोल आम तौर पर सक्रिय विद्युत घटकों से एक सुरक्षित दूरी पर स्थित है और इन्सुलेशन के लिए एक गैर प्रवाहकीय सामग्री से बना है.
4स्विच खोलना: पोल को घुमाकर, स्विच का ब्लेड या संपर्क टर्मिनलों या कंडक्टरों से अलग हो जाता है, प्रभावी रूप से सर्किट खोलता है।यह क्रिया विद्युत धारा के प्रवाह को बाधित करती है और सर्किट को उसके बिजली स्रोत से अलग करती है.
5दृश्य संकेत: स्विच चालू होने पर, यह अपनी स्थिति का दृश्य संकेत प्रदान करता है। स्विच के ब्लेड या संपर्क की स्थिति का निरीक्षण किया जा सकता है,आमतौर पर पारदर्शी आवरण के माध्यम से या दृश्य संकेतकों का उपयोग करके, यह निर्धारित करने के लिए कि सर्किट जुड़ा हुआ है या डिस्कनेक्ट।
6रखरखाव या मरम्मतः डिस्कनेक्टर स्विच को खुली स्थिति में रखकर सर्किट पर रखरखाव या मरम्मत कार्य सुरक्षित रूप से किए जा सकते हैं।श्रमिक विद्युत शॉक के जोखिम के बिना प्रणाली पर काम कर सकते हैं, चूंकि सर्किट बिजली स्रोत से अलग है।
7स्विच बंद करना: एक बार रखरखाव या मरम्मत कार्य पूरा हो जाने के बाद, और सर्किट में बिजली बहाल करना सुरक्षित हो जाने के बाद, ऑपरेटर स्विच बंद करने के लिए विपरीत दिशा में पोल को घुमाता है।ब्लेड या संपर्क टर्मिनलों या कंडक्टरों के साथ फिर से संलग्न करता है, सर्किट को उसके बिजली स्रोत से फिर से जोड़ता है।
8सत्यापनः स्विच बंद करने के बाद यह सत्यापित करना महत्वपूर्ण है कि सर्किट को सफलतापूर्वक फिर से चालू किया गया है और यह ठीक से काम कर रहा है।यह सुनिश्चित करने के लिए उपयुक्त परीक्षण और निगरानी प्रक्रियाओं के माध्यम से किया जा सकता है कि प्रणाली नियोजित रूप से काम कर रही है.
सुरक्षा युक्तियाँ:
1स्विच पर नियमित परीक्षण और रखरखाव करना ताकि इसका उचित कामकाज सुनिश्चित हो सके। इसमें स्विच के इन्सुलेशन प्रतिरोध का परीक्षण करना, सुरक्षा इंटरलॉक के कामकाज की पुष्टि करना शामिल है।और किसी भी असामान्य हीटिंग या कंपन के लिए जाँच.
2स्विच पर रखरखाव या मरम्मत कार्य करने से पहले लॉकआउट/टैगआउट प्रक्रिया लागू करें।इस प्रक्रिया में काम के दौरान आकस्मिक ऊर्जा को रोकने के लिए स्विच को लॉक और टैग करना शामिल है, सुरक्षा की एक अतिरिक्त परत प्रदान करता है।
3स्विच पर काम करने वाले कर्मियों को पर्याप्त प्रशिक्षण प्रदान करना। प्रशिक्षण में उचित हैंडलिंग, संचालन और रखरखाव प्रक्रियाएं शामिल होनी चाहिए।साथ ही स्विच के साथ जुड़े संभावित खतरों.
4एक व्यापक सुरक्षा प्रबंधन प्रणाली लागू करें जिसमें नियमित सुरक्षा ऑडिट, खतरे के आकलन और घटना रिपोर्टिंग शामिल हैं।सुरक्षा के लिए यह सक्रिय दृष्टिकोण दुर्घटनाओं या चोटों के कारण होने से पहले संभावित जोखिमों की पहचान करने और उनसे निपटने में मदद करता है.
5. बंद या सीमित स्थानों में स्थित उच्च वोल्टेज अलगाव स्विच के लिए उचित वेंटिलेशन और शीतलन प्रणाली सुनिश्चित करें। 6.पर्याप्त वेंटिलेशन गर्मी को दूर करने में मदद करता है और स्विच को गर्म होने से रोकता है, जिससे खराबी या आग लग सकती है।
आवेदनः
1विद्युत वितरण प्रणालीः स्विच का उपयोग विद्युत वितरण नेटवर्क में सामान्यतः रखरखाव, मरम्मत या समस्या निवारण के उद्देश्यों के लिए सर्किट के विशिष्ट खंडों को अलग करने के लिए किया जाता है।यह तकनीशियनों को पूरे नेटवर्क की बिजली को बाधित किए बिना सिस्टम के एक विशेष हिस्से पर सुरक्षित रूप से काम करने की अनुमति देता है.
2सबस्टेशन: विद्युत सबस्टेशनों में विद्युत स्रोत से ट्रांसफार्मर या सर्किट ब्रेकर जैसे उपकरणों को अलग करने के साधन प्रदान करने के लिए आमतौर पर उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग किया जाता है।वे रखरखाव को आसान बनाते हैं, सबस्टेशन घटकों की मरम्मत या प्रतिस्थापन समग्र बिजली आपूर्ति को प्रभावित किए बिना।
3औद्योगिक सुविधाएंः स्विच का उपयोग औद्योगिक सेटिंग्स में किया जाता है जहां एकल-चरण उच्च वोल्टेज सर्किट मौजूद होते हैं।यह रखरखाव या मरम्मत गतिविधियों के दौरान उपकरण या मशीनरी के सुरक्षित डिस्कनेक्शन की अनुमति देता है, कर्मियों की सुरक्षा सुनिश्चित करना और उपकरण को क्षति से बचाना।
4नवीकरणीय ऊर्जा प्रणालियाँ: नवीकरणीय ऊर्जा संयंत्रों में, जैसे सौर या पवन ऊर्जा प्रणाली,उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग रखरखाव या मरम्मत के काम के लिए सिस्टम के विशिष्ट वर्गों को अलग करने के लिए किया जाता हैवे इन्वर्टर, बैटरी या ग्रिड कनेक्शन पॉइंट जैसे घटकों से बिजली स्रोत को डिस्कनेक्ट करने का एक सुरक्षित तरीका प्रदान करते हैं।
5परीक्षण और माप: उच्च वोल्टेज डिस्कनेक्ट स्विच का प्रयोग अक्सर परीक्षण और माप अनुप्रयोगों में किया जाता है।यह सटीक माप करने के लिए एक सर्किट के विशिष्ट वर्गों के अलगाव के लिए अनुमति देता है, विश्लेषण, या अन्य कनेक्टेड घटकों के हस्तक्षेप के बिना नैदानिक परीक्षण।
स्थितिः
1.उंचाई 1000 मीटर से अधिक नहीं है
2परिवेश का वायु तापमानः अधिकतम + 40'C;न्यूनतमःसामान्य क्षेत्र -30'C, पैरामोस -40'C;
3. हवा का दबाव 700Pa से अधिक नहीं है।
4भूकंप की तीव्रता 8 डिग्री से अधिक नहीं है;
5.काम की स्थिति में लगातार जोरदार कंपन नहीं होता है;
6सामान्य प्रकार के अलगावकर्ता की स्थापना स्थल को गैस, धुएं, रासायनिक जमाव, नमक-स्प्रे कोहरे, धूल से दूर रखा जाना चाहिए।
और अन्य विस्फोटक और संक्षारक पदार्थ जो गंभीर रूप से इन्सुलेटर की इन्सुलेशन और चालकता क्षमता को प्रभावित करते हैं
7.प्रदूषण-सबूत प्रकार अलगाव गंभीर गंदे प्रवाह क्षेत्र के लिए लागू होता है, हालांकि, यह कोई विस्फोटक पदार्थ और आग का कारण पदार्थ नहीं होना चाहिए
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
