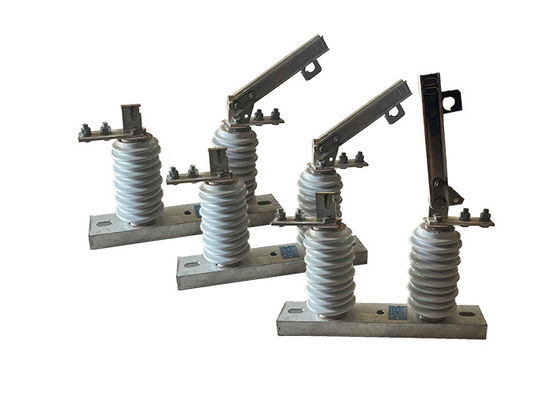

लोडबस्टर एचवी आइसोलेटर स्विच एकल चरण ऊर्ध्वाधर ब्रेक स्विच वैक्यूम सर्किट ब्रेकर के साथ आसान स्थापना
उत्पाद का वर्णन:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
उच्च वोल्टेज अलगाव स्विच एक आधार, स्तंभ अलगाव, प्रवाहकीय भागों, और यांत्रिक भागों से बना है। यह सरल संरचना, कम रखरखाव के फायदे हैं,उच्च तोड़ने और बंद करने की रैखिकता, और उच्च विश्वसनीयता, घरेलू और अंतरराष्ट्रीय स्तर पर समान उत्पादों के स्तर तक पहुंच रही है।
इसके अतिरिक्त, एक और प्रकार का डिस्कनेक्टिंग स्विच है जिसे GW9-12 ((W) कहा जाता है, जिसमें एकल-चरण संरचना होती है और यह 50Hz की आवृत्ति और 10kV के लाइन वोल्टेज के साथ बिजली प्रणालियों के लिए उपयुक्त है।इसका उपयोग वोल्टेज लेकिन कोई भार नहीं होने पर लाइनों को तोड़ने और बंद करने के लिए एक सर्किट के रूप में किया जाता है. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
विशेषताएं:
1पोर्टेबलः लोडबस्टर को पोर्टेबल बनाया गया है और इसे आसानी से उस साइट पर ले जाया जा सकता है जहां इसकी आवश्यकता होती है।
उच्च वोल्टेज रेटिंगः इन स्विच को उच्च वोल्टेज स्तरों को संभालने के लिए डिज़ाइन किया गया है, आमतौर पर कुछ किलोवोल्ट से लेकर कई सौ किलोवोल्ट तक।
2अलगाव: स्विच का उपयोग रखरखाव या मरम्मत के प्रयोजनों के लिए बिजली प्रणाली के एक खंड को अलगाव देने के लिए किया जाता है।
3दृश्य संकेतक: लोडबस्टर में दृश्य संकेतक हैं जो दिखाते हैं कि स्विच खुला है या बंद है, जिससे ऑपरेटरों को सर्किट की स्थिति को जानना आसान हो जाता है।
4बहुमुखी प्रतिभा: लोडबस्टर का उपयोग सर्किट स्विच करने और अलग करने के साथ-साथ ग्राउंडिंग और डी-एनेर्जिंग उपकरण सहित कई प्रकार के अनुप्रयोगों के लिए किया जा सकता है।
5सुरक्षा विशेषताएंः लोडबस्टर को विद्युत खतरों से ऑपरेटरों की सुरक्षा के लिए सुरक्षा सुविधाओं के साथ डिज़ाइन किया गया है, जैसे कि अछूता सामग्री जो सक्रिय भागों के साथ आकस्मिक संपर्क को रोकती है।
6उपयोग में आसानः लोडबस्टर को उपयोग में आसान बनाने के लिए डिज़ाइन किया गया है और इसे संचालित करने के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है।
7विनिमेय ब्लेडः लोडबस्टर में विनिमेय ब्लेड हैं जिन्हें आसानी से बदला जा सकता है, जिससे अधिक लचीलापन और बहुमुखी प्रतिभा की अनुमति मिलती है।
आवेदनः
1विद्युत वितरण प्रणालीः स्विच का उपयोग विद्युत वितरण नेटवर्क में सामान्यतः रखरखाव, मरम्मत या समस्या निवारण के उद्देश्यों के लिए सर्किट के विशिष्ट खंडों को अलग करने के लिए किया जाता है।यह तकनीशियनों को पूरे नेटवर्क की बिजली को बाधित किए बिना सिस्टम के एक विशेष हिस्से पर सुरक्षित रूप से काम करने की अनुमति देता है.
2सबस्टेशन: विद्युत सबस्टेशनों में विद्युत स्रोत से ट्रांसफार्मर या सर्किट ब्रेकर जैसे उपकरणों को अलग करने के साधन प्रदान करने के लिए आमतौर पर उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग किया जाता है।वे रखरखाव को आसान बनाते हैं, सबस्टेशन घटकों की मरम्मत या प्रतिस्थापन समग्र बिजली आपूर्ति को प्रभावित किए बिना।
3औद्योगिक सुविधाएंः स्विच का उपयोग औद्योगिक सेटिंग्स में किया जाता है जहां एकल-चरण उच्च वोल्टेज सर्किट मौजूद होते हैं।यह रखरखाव या मरम्मत गतिविधियों के दौरान उपकरण या मशीनरी के सुरक्षित डिस्कनेक्शन की अनुमति देता है, कर्मियों की सुरक्षा सुनिश्चित करना और उपकरण को क्षति से बचाना।
4नवीकरणीय ऊर्जा प्रणालियाँ: नवीकरणीय ऊर्जा संयंत्रों में, जैसे सौर या पवन ऊर्जा प्रणाली,उच्च वोल्टेज डिस्कनेक्ट स्विच का उपयोग रखरखाव या मरम्मत के काम के लिए सिस्टम के विशिष्ट वर्गों को अलग करने के लिए किया जाता हैवे इन्वर्टर, बैटरी या ग्रिड कनेक्शन पॉइंट जैसे घटकों से बिजली स्रोत को डिस्कनेक्ट करने का एक सुरक्षित तरीका प्रदान करते हैं।
5परीक्षण और माप: उच्च वोल्टेज डिस्कनेक्ट स्विच का प्रयोग अक्सर परीक्षण और माप अनुप्रयोगों में किया जाता है।यह सटीक माप करने के लिए एक सर्किट के विशिष्ट वर्गों के अलगाव के लिए अनुमति देता है, विश्लेषण, या अन्य कनेक्टेड घटकों के हस्तक्षेप के बिना नैदानिक परीक्षण।
ऑपरेशन:
1स्विच को बंद करना: जब स्विच बंद हो जाता है, तो सर्किट के दो प्रवाहकीय भागों को एक दूसरे के संपर्क में लाया जाता है, जिससे सर्किट के माध्यम से विद्युत धारा बहती है।
2स्विच खोलना: जब स्विच खोला जाता है, तो सर्किट के दो प्रवाहकीय भागों के बीच एक वायु अंतर बन जाता है, जिससे खंड को शेष प्रणाली से प्रभावी ढंग से अलग किया जाता है।यह आमतौर पर रखरखाव की अनुमति देने के लिए किया जाता है, मरम्मत या परीक्षण कार्य सुरक्षित रूप से किए जाने चाहिए।
3सर्किट को ग्राउंड करनाः सर्किट के अलग-थलग खंड पर कोई भी कार्य करने से पहले, किसी भी अवशिष्ट विद्युत आवेश के निर्माण को रोकने के लिए सर्किट को ग्राउंड करना महत्वपूर्ण है।यह आमतौर पर एक पृथ्वी स्विच या ग्राउंडिंग इलेक्ट्रोड का उपयोग कर किया जाता है.
यह ध्यान रखना महत्वपूर्ण है कि उच्च वोल्टेज अलगाव स्विच का संचालन केवल प्रशिक्षित और योग्य कर्मियों द्वारा किया जाना चाहिए,क्योंकि यदि उन्हें गलत तरीके से संभाला जाए तो वे बिजली के झटके या चोट के गंभीर जोखिम का कारण बन सकते हैं।इसके अतिरिक्त, उच्च वोल्टेज उपकरण के साथ काम करते समय सभी सुरक्षा प्रक्रियाओं और दिशानिर्देशों का पालन करना महत्वपूर्ण है, जिसमें उपयुक्त सुरक्षात्मक कपड़े और उपकरण पहनना शामिल है।अछूता औजारों का प्रयोग करना, और यह सुनिश्चित करना कि क्षेत्र किसी भी ज्वलनशील या विस्फोटक पदार्थों से मुक्त है।
स्थानः
बाहरी वैक्यूम सर्किट ब्रेकर और बाहरी उच्च वोल्टेज डिस्कनेक्ट आइसोलेटर के बीच संबंध विद्युत प्रणाली में उनकी पूरक भूमिकाओं में निहित हैः
सर्किट ब्रेकडाउनः वैक्यूम सर्किट ब्रेकर सामान्य संचालन के दौरान या खराबी की स्थिति में विद्युत सर्किट को तोड़ने के लिए जिम्मेदार है।यह वर्तमान प्रवाह को तोड़ने के प्राथमिक साधन के रूप में कार्य करता हैइसके विपरीत, डिस्कनेक्ट आइसोलेटर का उपयोग रखरखाव या मरम्मत गतिविधियों के दौरान सर्किट को बिजली स्रोत से अलग करने के लिए किया जाता है।यह शारीरिक रूप से सर्किट खोलने से सुरक्षा की एक अतिरिक्त परत प्रदान करता है.
समन्वय: उच्च वोल्टेज बिजली प्रणालियों में, वैक्यूम सर्किट ब्रेकर और डिस्कनेक्ट आइसोलेटर को अक्सर एक साथ काम करने के लिए समन्वयित किया जाता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर का उपयोग सर्किट को भौतिक रूप से अलग करने और डिस्कनेक्ट का एक दृश्य संकेत प्रदान करने के लिए किया जाता है।
सुरक्षा और रखरखाव: डिस्कनेक्ट आइसोलेटर रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट को खोलने और एक दृश्यमान हवा अंतर प्रदान करने के लिए संचालित हैयह सुनिश्चित करता है कि उपकरण निष्क्रिय और काम करने के लिए सुरक्षित है। दूसरी ओर, वैक्यूम सर्किट ब्रेकर, सामान्य संचालन के दौरान और खराबी की स्थिति में सिस्टम की रक्षा करता है।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
