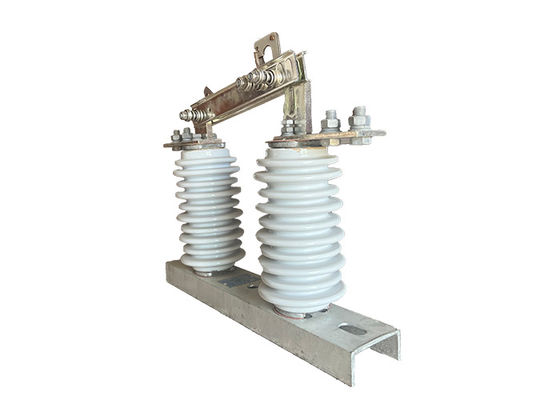

24kV हाई वोल्टेज आइसोलेटर स्विच 700Pa इलेक्ट्रिकल सिस्टम के लिए सिंगल फेज आउटडोर एसी पावर डिस्कनेक्ट स्विच
उत्पाद का वर्णन:
उच्च वोल्टेज अलगाव स्विच, जिसे डिस्कनेक्ट स्विच या अलगाव स्विच के रूप में भी जाना जाता है, उच्च वोल्टेज बिजली प्रणालियों में एक आवश्यक घटक है।यह विद्युत सर्किट के एक विशिष्ट खंड को उसके बिजली स्रोत से डिस्कनेक्ट करने या अलग करने के उद्देश्य से कार्य करता है.
उच्च वोल्टेज अलगाव स्विच का प्राथमिक कार्य विद्युत सर्किट को भौतिक रूप से तोड़ना है, जिससे उपकरण और बिजली स्रोत के बीच अलगाव पैदा होता है।यह डिस्कनेक्शन और अलगाव रखरखाव कर्मियों को बिजली के झटके के जोखिम के बिना उपकरण पर सुरक्षित रूप से काम करने की अनुमति देता है.
एक वैक्यूम सर्किट ब्रेकर के विपरीत, उच्च वोल्टेज अलगाव स्विच आर्क बुझाने की क्षमता प्रदान नहीं करता है।यह सर्किट स्विचिंग या दोष की स्थिति के दौरान हो सकता है कि विद्युत चापों को बाधित या बुझाने के लिए डिज़ाइन नहीं किया गया है.
उच्च वोल्टेज बिजली प्रणालियों में, उच्च वोल्टेज अलगाव स्विच अक्सर एक वैक्यूम सर्किट ब्रेकर के साथ समन्वित होता है।सर्किट ब्रेकर दोष का पता लगाने और वर्तमान प्रवाह को बाधित करने के लिए ट्रिपिंग के लिए जिम्मेदार है, जबकि डिस्कनेक्ट आइसोलेटर को सर्किट को भौतिक रूप से अलग करने और विजुअल रूप से डिस्कनेक्ट करने के लिए संचालित किया जाता है।
उच्च वोल्टेज अलगाव स्विच रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाता है।डिस्कनेक्ट आइसोलेटर सर्किट खोलने और एक दृश्यमान हवा अंतर बनाने के लिए संचालित हैयह क्रिया पुष्टि करती है कि उपकरण निष्क्रिय है और रखरखाव गतिविधियों के लिए सुरक्षित है।
आवेदनः
1सर्किट अलगाव: उच्च वोल्टेज विद्युत अलगावकों का उपयोग मुख्य रूप से रखरखाव या मरम्मत कार्य के लिए बिजली प्रणाली के खंडों को अलगाव के लिए किया जाता है।यह श्रमिकों को विद्युत या अन्य विद्युत खतरों के जोखिम के बिना अलग सर्किट पर सुरक्षित रूप से काम करने की अनुमति देता है.
2सुरक्षाः उच्च वोल्टेज विद्युत अलगावकों का उपयोग श्रमिकों और जनता को विद्युत खतरों से बचाने के लिए एक सुरक्षा उपकरण के रूप में भी किया जाता है।उच्च वोल्टेज विद्युत अलगाव प्रणाली के सक्रिय भागों के साथ आकस्मिक संपर्क को रोकता है और विद्युत दुर्घटनाओं के जोखिम को कम करता है.
3दोष संरक्षण: उच्च वोल्टेज विद्युत अलगावकों का उपयोग बिजली प्रणाली को दोषों से बचाने के लिए भी किया जा सकता है, जैसे कि शॉर्ट सर्किट और अधिभार।उच्च वोल्टेज विद्युत अलगाव प्रणाली के अन्य हिस्सों में फैलने से और आगे की क्षति का कारण बनने से रोकता है.
4स्विचिंग: उच्च वोल्टेज विद्युत अलगावकों का उपयोग एक प्रणाली में बिजली के प्रवाह को नियंत्रित करने के लिए स्विचिंग उपकरण के रूप में किया जा सकता है। अलगावकर्ता को खोलकर या बंद करके,बिजली का प्रवाह आवश्यकतानुसार प्रणाली के विभिन्न भागों में निर्देशित किया जा सकता है.
5परीक्षणः उच्च वोल्टेज विद्युत अलगावकों का उपयोग परीक्षण के प्रयोजनों के लिए भी किया जा सकता है, जैसे कि सर्किट में वोल्टेज या वर्तमान को मापना, या सिस्टम में अन्य घटकों के प्रदर्शन का परीक्षण करना।.
विशेषताएं:
1उच्च वोल्टेज और वर्तमान संभाल क्षमताः उच्च वोल्टेज डिस्कनेक्ट स्विच उच्च वोल्टेज बिजली प्रणालियों में आम तौर पर पाए जाने वाले उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं,और आम तौर पर 69 kV और उससे अधिक के लिए नामित हैं.
2स्थिर और चलती संपर्कः उच्च वोल्टेज डिस्कनेक्ट स्विच में स्थिर और चलती संपर्कों का एक सेट होता है जो एक वायु अंतर द्वारा अलग किए जाते हैं। जब स्विच बंद हो जाता है, तो स्विच बंद हो जाता है।संपर्क एक दूसरे के संपर्क में हैंजब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं, जिससे सर्किट के माध्यम से धारा का प्रवाह बाधित हो जाता है।
3मैन्युअल या मोटर चालित संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर मैन्युअल या मोटर चालित किया जा सकता है।मोटर चालित स्विच दूरस्थ संचालन की अनुमति देते हैं, जो सुरक्षा और सुविधा में सुधार कर सकता है।
4बाहरी निर्माणः उच्च वोल्टेज डिस्कनेक्ट स्विच बाहरी उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर स्टील या एल्यूमीनियम जैसी टिकाऊ सामग्री से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए निर्मित हैं, जैसे कि चरम तापमान, हवा, बारिश और धूल।
5दृश्य संकेतक: उच्च वोल्टेज डिस्कनेक्ट स्विच में अक्सर स्विच की स्थिति दिखाने के लिए दृश्य संकेतक होते हैं, जैसे कि खुला या बंद।यह ऑपरेटरों को जल्दी और आसानी से स्विच की स्थिति निर्धारित करने के लिए अनुमति देता है.
6सुरक्षा सुविधाएं: उच्च वोल्टेज डिस्कनेक्ट स्विच को सुरक्षा सुविधाओं के साथ डिजाइन किया गया है ताकि श्रमिकों और जनता को विद्युत खतरों से बचाया जा सके।जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्कइन सुविधाओं में सुरक्षा इंटरलॉक, ग्राउंडिंग प्रावधान और चेतावनी लेबल शामिल हो सकते हैं।
सुरक्षा जोखिमः
सर्किट अलगाव: उच्च वोल्टेज अलगाव स्विच का उपयोग रखरखाव, मरम्मत या परीक्षण उद्देश्यों के लिए उच्च वोल्टेज सर्किट के एक खंड को अलग करने के लिए किया जाता है। स्विच खोलकर,खंड को प्रभावी ढंग से शेष प्रणाली से अलग किया जा सकता है, जिससे काम सुरक्षित रूप से किया जा सके।
लोड स्विचिंग: उच्च वोल्टेज आइसोलेटर स्विच का उपयोग सर्किट में विद्युत शक्ति के प्रवाह को नियंत्रित करने के लिए लोड स्विच के रूप में किया जा सकता है।वे विशेष रूप से उन स्थितियों में उपयोगी हैं जहां भार अपेक्षाकृत छोटा है और सर्किट ब्रेकर या फ्यूज की आवश्यकता नहीं है.
हेड लाइन सुरक्षा: बिजली की लाइनों पर बिजली के झटके और अन्य विद्युत व्यवधानों से सुरक्षा प्रदान करने के लिए अक्सर हाई वोल्टेज आइसोलेटर स्विच लगाए जाते हैं।रेखा के एक खंड को अलग करके, स्विच उपकरण को नुकसान से बचाने और बिजली की कमी के जोखिम को कम करने में मदद कर सकता है।
ट्रांसफार्मर संरक्षण: उच्च वोल्टेज अलगाव स्विच का उपयोग ट्रांसफार्मर को विद्युत नेटवर्क से अलगाव करके एक गलती या अधिभार की स्थिति में सुरक्षा के लिए भी किया जाता है।ट्रांसफार्मर को नेटवर्क से डिस्कनेक्ट किया जा सकता है, जिससे ट्रांसफार्मर और अन्य उपकरणों को नुकसान न हो।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
