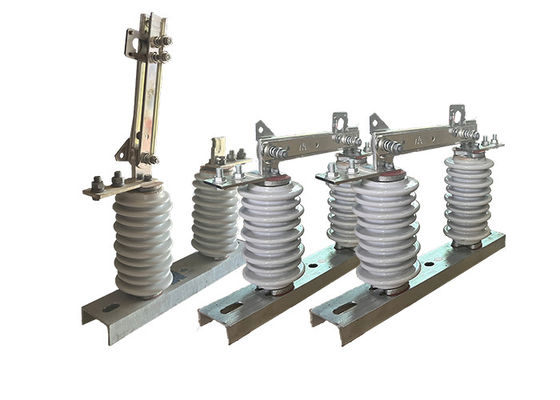

GW9-10 उच्च वोल्टेज आइसोलेटर स्विच 630A ओवरहेड लाइन डिस्कनेक्ट स्विच पावर सिस्टम में इस्तेमाल की जाने वाली सुरक्षा के लिए
उत्पाद का वर्णन:
हाई वोल्टेज आइसोलेटर स्विच एक प्रकार का विद्युत स्विच है जिसका उपयोग बिजली प्रणालियों में रखरखाव या सुरक्षा उद्देश्यों के लिए प्रणाली के बाकी हिस्सों से एक सर्किट को अलग करने के लिए किया जाता है।शब्द "ऊर्ध्वाधर" अलगाव की दिशा को संदर्भित करता है, जो एक समर्थन संरचना पर ऊर्ध्वाधर माउंट किया जाता है।
उच्च वोल्टेज अलगाव स्विच का उपयोग आमतौर पर उच्च वोल्टेज ट्रांसमिशन और वितरण प्रणालियों में रखरखाव या मरम्मत कार्य के लिए नेटवर्क के खंडों को अलग करने के लिए किया जाता है।वे उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं और अक्सर बाहरी स्थानों में स्थापित किए जाते हैं.
उच्च वोल्टेज अलगाव स्विच में आम तौर पर स्थिर और चलती संपर्कों का एक सेट होता है जो एक हवा के अंतराल से अलग होते हैं। जब अलगाव स्विच बंद स्थिति में होता है,संपर्क एक दूसरे के संपर्क में हैं, जो सर्किट के माध्यम से धारा को बहने देता है। जब अलगाव स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं,सर्किट के माध्यम से वर्तमान के प्रवाह को बाधित करने और इसे शेष प्रणाली से अलग.
उच्च वोल्टेज आइसोलेटर स्विच बिजली प्रणाली की सुरक्षा और विश्वसनीयता का एक महत्वपूर्ण घटक हैं और विभिन्न पर्यावरणीय परिस्थितियों में काम करने के लिए डिज़ाइन किए गए हैं।वे अक्सर कठोर परीक्षण और प्रमाणन आवश्यकताओं के अधीन होते हैं ताकि यह सुनिश्चित किया जा सके कि वे प्रदर्शन और सुरक्षा के लिए उद्योग के मानकों को पूरा करते हैं.
संरचना:
इस उत्पाद के आधार (प्लेट), पोस्ट इन्सुलेटर, प्रवाहकीय भाग और इंटरलॉक डिवाइस से बना है। चाकू का एक छोर बोल्ट के माध्यम से गतिशील संपर्क चाकू के सिर पर स्थापित किया जाता है,और चाकू का दूसरा छोर अलग से स्थिर संपर्क सिर से जुड़ा हुआ है, और प्रत्येक पक्ष संपीड़न वसंत के दबाव से एक अच्छी संपर्क स्थिति में बनाए रखा जाता है। प्रत्येक चाकू स्लॉट के आकार का है, जो न केवल चाकू की गर्मी अपव्यय सतह को बढ़ाता है,लेकिन तापमान वृद्धि को कम करने के लिए भी अनुकूल है, और चाकू की यांत्रिक शक्ति में सुधार, शॉर्ट सर्किट के खिलाफ गतिशील थर्मल स्थिरता बनाने।संपर्क चाकू के गैर घूर्णन अंत पर स्थापित परस्पर संलग्न भागों और स्थिर संपर्क पर स्थिर ताला हुक खोलने ताला उपकरण का गठन, जो ब्रेक बंद होने पर स्वयं-लॉकिंग करता है, ताकि ब्रेक चाकू अपने वजन या विद्युत शक्ति की क्रिया के कारण खुद से गिर न जाए,जिसके परिणामस्वरूप बिना कारण ब्रेक खोला गया.
विशेषताएं:
1उच्च वोल्टेज और वर्तमान संभाल क्षमताः उच्च वोल्टेज डिस्कनेक्ट स्विच उच्च वोल्टेज बिजली प्रणालियों में आम तौर पर पाए जाने वाले उच्च वोल्टेज और धाराओं को संभालने के लिए डिज़ाइन किए गए हैं,और आम तौर पर 69 kV और उससे अधिक के लिए नामित हैं.
2स्थिर और चलती संपर्कः उच्च वोल्टेज डिस्कनेक्ट स्विच में स्थिर और चलती संपर्कों का एक सेट होता है जो एक वायु अंतर द्वारा अलग किए जाते हैं। जब स्विच बंद हो जाता है, तो स्विच बंद हो जाता है।संपर्क एक दूसरे के संपर्क में हैंजब स्विच खोला जाता है, तो संपर्क अलग हो जाते हैं, जिससे सर्किट के माध्यम से धारा का प्रवाह बाधित हो जाता है।
3मैन्युअल या मोटर चालित संचालनः उच्च वोल्टेज डिस्कनेक्ट स्विच को विशिष्ट अनुप्रयोग और आवश्यकताओं के आधार पर मैन्युअल या मोटर चालित किया जा सकता है।मोटर चालित स्विच दूरस्थ संचालन की अनुमति देते हैं, जो सुरक्षा और सुविधा में सुधार कर सकता है।
4बाहरी निर्माणः उच्च वोल्टेज डिस्कनेक्ट स्विच बाहरी उपयोग के लिए डिज़ाइन किए गए हैं और आमतौर पर स्टील या एल्यूमीनियम जैसी टिकाऊ सामग्री से निर्मित होते हैं।वे कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए निर्मित हैं, जैसे कि चरम तापमान, हवा, बारिश और धूल।
5दृश्य संकेतक: उच्च वोल्टेज डिस्कनेक्ट स्विच में अक्सर स्विच की स्थिति दिखाने के लिए दृश्य संकेतक होते हैं, जैसे कि खुला या बंद।यह ऑपरेटरों को जल्दी और आसानी से स्विच की स्थिति निर्धारित करने के लिए अनुमति देता है.
6सुरक्षा सुविधाएं: उच्च वोल्टेज डिस्कनेक्ट स्विच को सुरक्षा सुविधाओं के साथ डिजाइन किया गया है ताकि श्रमिकों और जनता को विद्युत खतरों से बचाया जा सके।जैसे कि सिस्टम के सक्रिय भागों के साथ आकस्मिक संपर्कइन सुविधाओं में सुरक्षा इंटरलॉक, ग्राउंडिंग प्रावधान और चेतावनी लेबल शामिल हो सकते हैं।
सुरक्षा युक्तियाँ:
1उच्च वोल्टेज अलगाव स्विच के लिए रिमोट मॉनिटरिंग और कंट्रोल सिस्टम लागू करने पर विचार करें। ये सिस्टम स्विच की स्थिति, लोड स्थितियों और दोष का पता लगाने की वास्तविक समय की निगरानी की अनुमति देते हैं,परिचालन दक्षता में वृद्धि और मैन्युअल हस्तक्षेप की आवश्यकता को कम करना.
2उच्च वोल्टेज और उपकरण से जुड़े संभावित खतरों के बारे में कर्मचारियों को सचेत करने के लिए स्विच के पास स्पष्ट और दृश्यमान चेतावनी संकेत और लेबल प्रदान करें।यह जागरूकता बढ़ाने में मदद करता है और सुरक्षा प्रोटोकॉल का पालन करने के लिए प्रोत्साहित करता है.
3. स्विच के लिए नियमित रखरखाव कार्यक्रम स्थापित करें और उसे सावधानीपूर्वक पालन करें। नियमित रखरखाव से संभावित समस्याओं की पहचान करने और उन्हें जल्दी से हल करने में मदद मिलती है,सुनिश्चित करना कि स्विच इष्टतम स्थिति में रहे और अप्रत्याशित विफलताओं की संभावना को कम करें.
4बिजली की आपूर्ति या आपात स्थिति के मामले में एक विश्वसनीय बैकअप बिजली स्रोत या आकस्मिक योजना बनाए रखें।यह सुनिश्चित करता है कि स्विच अभी भी संचालित या अलग किया जा सकता है जब प्राथमिक बिजली की आपूर्ति अनुपलब्ध है, कम से कम व्यवधान और सुरक्षा बनाए रखना।
5उच्च वोल्टेज अलगाव स्विच स्थापित करने या चालू करने से पहले जोखिम का गहन आकलन करें। आकलन में पर्यावरणीय परिस्थितियों, संभावित विद्युत खराबी जैसे कारकों को ध्यान में रखना चाहिए।,और पर्याप्त सुरक्षा उपायों को सुनिश्चित करने के लिए कर्मियों या संवेदनशील उपकरणों की निकटता।
6उच्च वोल्टेज अलगाव स्विच से संबंधित उद्योग के मानकों, विनियमों और सर्वोत्तम प्रथाओं के साथ अद्यतन रहें। प्रासंगिक मानकों का अनुपालन,जैसे कि विद्युत सुरक्षा अधिकारियों द्वारा निर्धारित, यह सुनिश्चित करने में मदद करता है कि स्विच न्यूनतम सुरक्षा आवश्यकताओं को पूरा करता है और स्वीकार्य सीमाओं के भीतर काम करता है।
तकनीकी मापदंडः
| सीरियल नंबर | पैरामीटर | इकाई | डेटा | |||||||||
| 1 | नामित वोल्टेज | केवी | 12 | |||||||||
| 2 | रेटेड करंट | मॉडल नं. | (H) GW9-12 ((W)/630-20 | ए | 630 | |||||||
| (H) GW9-12(W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s अल्पकालिक प्रतिरोधी धारा | मॉडल नं. | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12(W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | नामित इन्सुलेशन स्तर | बिजली के झटके का सामना करना पड़ वोल्टेज ((पीक) | ध्रुवीय से पृथ्वी (सकारात्मक और नकारात्मक) |
केवी | 75 | |||||||
| अंतरभंग (सकारात्मक और नकारात्मक) |
85 | |||||||||||
| औद्योगिक आवृत्ति प्रतिरोध वोल्टेज (1 मिनट) (वास्तविक मूल्य) |
शुष्क परीक्षण/नमी परीक्षण | ध्रुवीय से पृथ्वी | 42 ((सूखा) 34 (नमी) |
|||||||||
| अंतरभंग | 48 ((सूखा) | |||||||||||
| 48 ((सूखा) | ||||||||||||
| 48 ((सूखा) 40 ((वीट) |
||||||||||||
| 5 | मुख्य सर्किट प्रतिरोध | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | यांत्रिक जीवनकाल | समय | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
